Описание
Type1 32-канальный 485 управления (485 + cascadable + внешний корпус)
Тип 2 32-канальный WI-FI управления (без корпуса)
Тип 3 32-канальный WI-FI управления (с крышкой)
Тип 4 32 последовательный порт (последовательный порт + 485 каскад + внешний корпус)
Type5 32 сетевой Каскадный (сеть + Каскадный корпус)
Type6 32-способа проводного управления сетью (без корпуса)
Type7 32-способа проводного управления сетью (с крышкой)
Type8 32-канальный гибридная сеть управления (без корпуса)
Type9 32-канальный Гибридный управления сетью (с крышкой)
Type10 32-way GSM SMS контроль (без оболочки)
Type11 32-way GSM SMS контроль (с оболочкой)
Type12 32 билета туда и обратно в автономном режиме управления сетью (без корпуса)
Type13 32 билета туда и обратно в автономном режиме управления сетью (с крышкой)
Type14 32-канальный Omron Реле (сеть)
Type15 32 канала управления Ethernet (с крышкой)
Type16 32-канальный Гибридный сети (проводной + последовательный порт)
Пожалуйста, обратите внимание на релейное управление: с трансформатором, двигателем, etc220vоборудование (перцептивное оборудование должно быть внешне подключено, пусковой ток этих устройств очень большой) по причинам безопасности, пожалуйста, Управляйте внешним твердотельным реле или контактором переменного тока, пожалуйста, строго Контролируйте ток, когда оборудование управления DC.
Концепции популяризации:
485/232это компьютер непосредственно через Управление последовательным портом Беспроводное управление, может использоватьсяБеспроводной сетевая картаВ виде беспроводного подключения к роутеру, может также позволить плате сделать Горячие spotsAP, мобильный телефон или компьютерПрямой связиПлата управления,FactoryIPAddress может быть изменен сам по себе! Бесплатный Android, Apple,Тетрадь 、 для рабочего столаПрограммное обеспечение для управления другими платформами Проводной сетевой контроль, проводной-Это вставной кабель, стандартный Ethernet, подключите маршрутизатор, рекомендуемый кабель, FactoryIPAddress может быть модифицирован сам по себе!Бесплатно Android, Apple, ноутбук, Рабочий столПрограммное обеспечение для управления другими платформами Смешивание означает, включая проводной, беспроводной, 485 (по умолчанию) или функцию управления последовательным портом,(Гибридная Функциональная плата Проводная только при выходе из завода по умолчанию. Если вам нужна Беспроводная связь, откройте ее через настройки сети.) Устройство облачной пересылки: после того, как пользователь получит его, вставьте маршрутизатор напрямую. (включая горячие точки, 4GRouter) может быть использован, программное обеспечение с помощью управления equipmentUID. облачная пересылка не зависит от арахиса оболочки, карты портов и т. д., Удаленная поддержка для любой сети, внешний контроль сети, цена уже включает в себя плату за облачный сервис,Контроль не должен оплачивать транспортные расходы。 В автономном режиме: не относится к вышесказанному, просто плата оставляет компьютер и может продолжать управляться в соответствии с временем., текущее Автономное время настройки, программное обеспечение OnlyPCEnd, Соглашение предоставляется, каждый развивает его самостоятельно. приложение 32Панель управления дорожным реле (Различные сетевые системы, 485Network, 232Network, wifi, Ethernet, GSMWait, пожалуйста, выберите по мере необходимости, по умолчанию без источника питания),ДоскаSupportMOUBUS-RTUAgreement,Контактный выход, 232, 485 или Сетевая связь, адрес можно set0-255, многомашинный каскад. максимальное управление 32*256 = 9096 поддержка узла moubus-RTUAgreement, Управление по конфигурации доступно, (Provide24VVersion) 。 также совместим с пользовательским простым автобусным протоколом, используемым для программного обеспечения для программирования компьютера. программное обеспечение управления FreeVC + + 6,0 (содержит исходный код) программное обеспечение управления VB6.0 (содержит исходный код), комбинированное программное обеспечение управления (содержит исходный код), программное обеспечение контроля времени онлайн. Новый board24VWide источник питания напряжения, пожалуйста, обратите внимание при покупке, по умолчанию hair12V Поддержка широкого напряжения, 12 В постоянного тока источник питания может быть доступен, не нагревается в то же время, устраняет возможные опасности для безопасности Поддержка интерфейса мульти-мощности, легко для вас, чтобы каскадить и расширить Последовательный порт и 485интерфейс сосуществуют, легко для тестирования и инженерного осуществления Чип изоляции в одну сторону (черный четвероногих оптической связи на обратной стороне), Мощность также находится изоляции Компактный внешний вид, OptionalPLCIndustrial корпус управления, нано материал, красивый и надежный Поддержка любого каскада, экономия затрат, легко расширить ваши последующие функции Поддержка управления Wan и Lan, нет необходимости использовать официальный сервер (не нужно платить за программное обеспечение) Полный набор услуг по настройке оборудования и программного обеспечения, не нужно платить более поздние сборы за использование программного обеспечения Плата существует на фабрикеUniqID(64 бит), легко для вас каскадить и расширить, и при использовании для обратного соединения, получить информацию о плате, облачной пересылки dependencyUIDЧасто задаваемые вопросы
В1: при выборе выберите необходимый вариант:
Беспроводное управление сетью, прямой снимок «Управление WIFI», связанный может, независимо от того, решается ли оболочка снимать, блок питания нужен один снимок (используйте корзину) Проводной сетевой контроль, подключите сетевой кабель, прямая съемка «Управление Ethernet» или «Проводная сеть», связанная может, независимо от того, решается ли оболочка снимать, блок питания требует одного снимка (используйте корзину) Последовательный порт, прямой выстрел «232» или «последовательный порт» связанных продуктов, таких как, независимо от того, в виде ракушки решает снимать, блок питания нужен однотактный режим (Применение корзина) 485 управления, прямой снимок «485» управления, связанные категории, независимо от того, решается ли оболочка снимать, блок питания нужен один снимок (используйте корзину) Гибридный контроль сети, прямая съемка «гибридной сети», связанные категории, независимо от того, решается ли оболочка снимать, блок питания требует одного кадра (используйте корзину) Облачная Пересылка: пересылка через облачные сервисы, не зависит от арахисовой оболочки и карты портов, прямая поддержка P2P, межсетевой пульт дистанционного управления Введение в другие контрольные справочные документы! Независимо ли каждая плата? Есть ли источник питания для каждой дороги?
Каждый способ платы-это физический переключатель, не заряжается, может взять нагрузку небрежно, до тех пор, пока она не превышает мощность, автоматическое и ручное управление связью может быть создано с помощью реле и переключателя с одним ножом. В частности, представлен метод проводки реле. Кроме того, сомневаются в концепции и использовании реле? Все релейные платы управления в нашем магазине пассивны, сам по себе не предоставляет питание контролируемому оборудованию, накапливается в физическом переключателе, плата needs12V питания, но может контролировать любой переключатель напряжения В одну сторону может управляться независимо Используется для контроллера 220vstrong или слабой электроэнергии, постоянного тока, до тех пор, пока он не превышает мощность и ограничение тока. Метод подключения переключателя обеспечивает ссылку и схему, не сложный Реле тока включает в себя 10aand30atwo категории, калибровочный ток калибруется реле, в практике10. Одобрено use6aследующее, слишком высокий ток, попробуйте внешнее твердотельное релеКаковы протоколы связи?
Протокол связи охватывает 485, 232последовательный порт, проводной Ethernet, беспроводной WiFi, GSMMobile phone network, веб-контроль и т. д., каждый протокол может выполнить необходимые функции, товары, отправленные в соответствии с типом, который вы приобретали.Каковы методы контроля?
Поддержка Управление режимИнтранет, Интернет, SMS, 485Bus, последовательный порт (он подходит для стационарного компьютера.), беспроводная WiFi, Проводная сеть и т. Д.
Какое программное обеспечение?PCEnd мобильный телефон, samsung, Apple, внутренние мобильные телефоны можно контролировать (сеть и WiFi можно напрямую управлять через мобильный телефон) подождите
Выход формы?Выход реле, Пассивный, нет ограничения напряжения на объекте управления (220 В 10AOr30AWithin, следуйте спецификациям)
О сроках?
О времени, разделенном на онлайн-время и Автономное время
Онлайн-время, чтобы контролировать время через программное обеспечение, точный контроль. время, программное обеспечение отправляет инструкцию к плате, выполнение платы в реальном времени, плата сама не может хранить информацию о времени, требует, чтобы программное обеспечение синхронизации было на все время, если оно закрыто, время не будет. Автономное время, сгорит на плате, карта автоматического времени, нет необходимости в программном сотрудничестве, программное обеспечение может быть закрыто после стрельбы. 16 эта онлайн-функция и 8 таким же способомВ то же время в автономном режиме Ошибка времени в автономном режиме if1 не калибруется в течение дней, время будет иметь 5 ошибок в течение минут, онлайн-программное обеспечение синхронизации может автоматически откалибровать время.Поддерживается ли внешнее управление сетью? Как поддерживать дистанционное управление мобильными телефонами?
Если вам нужна плата доступа к внешней сети, управление через интернет, пожалуйста, карта first3000 порт, затем установить в softwareIPAddress WanIPAddress (то есть адрес маршрутизатора) 。 введите доменное имя арахис оболочки, так как карта адрес на программное обеспечение. порты и разъёмы отображение работы 。 Установить наше программное обеспечение на ваш телефон после того же может быть удаленным, если это LAN, его можно напрямую контролировать., если это Удаленная внешняя сеть, после завершения вышеуказанной операции заполните адресную колонку с WAN-адресом устройства или домена арахиса. 。Способ 1: all485схематическая схема сети платы:

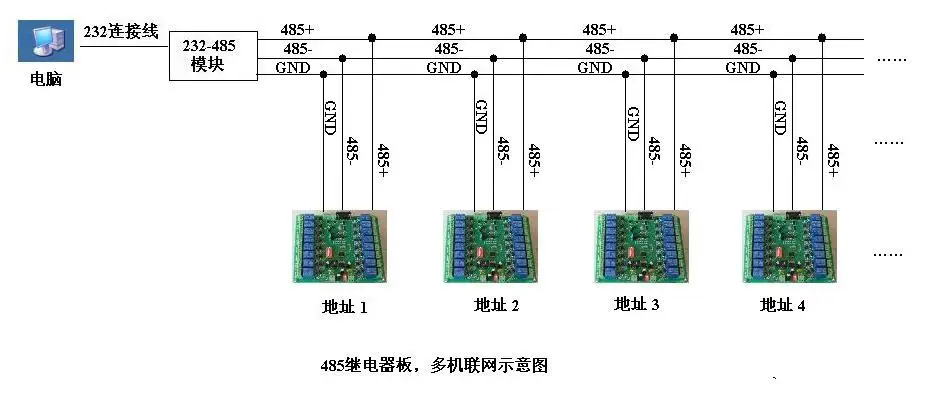

Метод 2:Через сетевую материнскую плату + 485 Плата расширения Каскадное управление
Режим 3: полный сетевая плата Каскад
Особое напоминание:
Несколько чистых сетевых плат подключены через маршрутизатор, путь проще, каждая плата (дифференцированный адрес) подключается к маршрутизатору. Программное обеспечение свободно устанавливает Название каждой дороги., информация о времени16Панель управления дорожным выключателем, поддержка485、 Последовательный порт, сетевой 、WI-FIИ другие протоколы связи, пожалуйста, выберите параметры Протокола, которые вы приобрели, среди них настройки последовательного порта и настройки сети следующие:
Настройки последовательного порта:
Baud rate9600, 8 бит данных, стоп-позиция, нет контрольной позиции.
Сетевые настройки:
Во-первых, пожалуйста, обратитесь к требованиям конфигурации сети,Настройки сети доска.Затем Отправьте данные в соответствии со следующим договоренностями. ЧерезTCPСодержание протокола отправлен к доске, принадлежатTCPДанные, формат отправки и получения:IP камераПожалуйста, обратитесь к заводским настройкам для адреса. (по умолчанию через беспроводное соединениеIP 192.168.16.254, Сетевой портDHCPТот адрес, который указан, необходимо войти в роутер, чтобы открыть), доскаTCPПорты и разъёмы номер3000:
Данные рамки:
Формат кадра данных сетевого управления и управления локальным портом последовательного порта является последовательным, каждая рамка данных (не включен Пароль безопасности, откройте форму доступа к безопасному паролю, см. Ниже) содержит8Байт соответственно.: головка данных (один байт), адрес (один байт), код функции (один байт), данные (четыре байта), контрольная сумма (один байт).
ПК отправить (8Байт):
| Название | Количество байт | Определение |
| Данные головка | 1Байт | Конкретные значения0x55 |
| Земля Адрес | 1Байт | Соответствует каскадной плате |
| Функция код | 1Байт | 0x10: Запрос |
| 0x11: Отключите определённую дорогу, четвёртый байт в данных представляет собой отключение первого реле, другие являются0 | ||
| 0x12: Suck a road, четвёртый байт в данных представляет собой отключение первого реле, другие0 | ||
| 0x13: Отправка в соответствии с фактическим, третий и четвёртый байты в данных являются16Бит представителя16Road,1: Всасывания0: Отсоединить (Установите все состояние реле в соответствии с фактическим) | ||
| 0x15: Отправка в соответствии с фактическими, третий и четвертый байт в эти данные16Бит представителя16Road,1: Отключения0: Не выполнять любые операции (по сравнению0x13Код функции, только сосать и держать открытие) | V8Приведенные выше поддерживаются | |
| 0x16: Отправка в соответствии с фактическим, третий и четвёртый байты в данных являются16Бит представителя16Road,1: С односторонним всасыванием0: Не выполнять любые операции (по сравнению0x13Функция код, только в том случае, отсоединить и не засасывает) | V8Приведенные выше поддерживаются | |
| 0x17: Переверните определённую дорогу, четвёртый байт в данных представляет собой отключение первого реле, другие являются0 | V8Приведенные выше поддерживаются | |
| 0x18: Отправка в соответствии с фактическим, третий и четвёртый байты в данных являются16Бит представителя16Road,1: Чехол-книжка,0: Не выполнять любые операции (по сравнению0x13Код функции, флип-переключатель, от открытия до закрытия, или от выключения до выключения) | V8Приведенные выше поддерживаются | |
| 0x21: Прочитайте карту адрес (в том, что адрес набор) | 16Код набора решение | |
| 0x22: Комплект карта адрес (на данный момент адрес должен быть правильным тот адрес, который указан, магазин новый адрес в четвертой байт данных) | 16Код набора решение | |
| 0x23: Задержка отключения, задержка для хранения в течение первых данных4Байт, а за считанные секунды | Нужна поддержка плата | |
| 0x24: Задержка с односторонним всасыванием и задержка для хранения в течение первых данных4Байт, а за считанные секунды | Нужна поддержка плата | |
| 0x25: Задержка отключения после всасывания, задержка хранения в первом из данных3Байт, за считанные секунды, в четвёртом байте будет храниться количество дорог, которые будут отключены. (применимо к аварийному перезапуску компьютера и другим случаям) | V8Приведенные выше поддерживаются | |
| 0x26: Задержка всасывания после отключения, задержка для хранения в течение первых данных4Байт, а за считанные секунды | В настоящее время не поддерживается | |
| 0x27: Задержка отключения после комбинации исполнение с односторонним всасыванием и третий и четвертый байт в эти данные16Бит представителя16Road,1: Чехол-книжка,0: Не выполнять любые операции (по сравнению0x13Код функции, открыть и закрыть после открытия, фактическая задержкаФиксированный 1Секунды(Существуют500 msОшибка), Используется для точечный сенсорный переключатель 、 компьютер переключатель и т. д.) | V8Приведенные выше поддерживаются | |
| 0xA0: Отключите безопасный доступ к паролю, данные4Байт хранит secure access пароль, пароль должен быть проверена, чтобы выключить безопасности, завод пароль66 66 88 88 | V8Приведенные выше поддерживаются | |
| 0xA1: Включите безопасный доступ к паролю, данные4Байт хранит безопасный пароль доступа, пароль должен быть проверен для включения безопасности, заводской пароль66 66 88 88 | V8Приведенные выше поддерживаются | |
| 0xA2: Пароль безопасности проверки данных4Байт хранит безопасный пароль доступа, после проверки, далее8Байт хранения Управление протокола этого соглашения заключается в том, что соответствует описанию данной таблицы 。 (на данный момент, они полностью согласны16Байт) | V8Приведенные выше поддерживаются | |
| 0xA3: Установка защитного пароль, данные4Байты сохраняют Новый защищенный пароль доступа, обратите внимание, что соглашение должно пройтиA2Пароль проверки может работать только | V8Приведенные выше поддерживаются | |
| 0xF0: Настройки функций платы, первый из данных4Байта бит1Время, свидетельствует о том, что реле будет восстановлена до состояния последний отключения питания при включении. Для0Время свидетельствует о том, что все реле не горят при включении 。 | V8Приведенные выше поддерживаются | |
| 0xFD: Установите доскаUniqID(В течение последних четырех кусочки Новинка серийный номер хранится в данных, первые четыре являемся фабркой и партий вам будет отправлена модель не может быть изменен), возврат8Новый серийный номер байт | Нужна поддержка плата | |
| 0xFE: Читать доскаUniqIDВозврат8Серийный номер байт | Нужна поддержка плата | |
| Номер В зависимости от | Четыре байта | Отправьте первый байт, во-первых, тогда, во-вторых, три, четыре байта |
| Контрольная | 1Байт | Добавьте все более ранними данными для того чтобы получить низкую8Бит |
В тех случаях, когда функция описание размера:
0x10: Данные0。 (Запрос в текущем состояния реле)
0x11: Четвертый байт в данных представляет собой отключения первое реле, Прочие ожерелья и подвески подходят0(Отключить определенный road)
0x12: Четвертый байт в данных является первым реле, Прочие ожерелья и подвески подходят0(Сосать road)
0x13: Третий и четвертый байт в эти данные16Бит представителя16Road,1: Всасывания0: Отсоединить (Установите все состояние реле в соответствии с фактическим)
Контрольная Добавьте все более ранними данными вместе
Нижний компьютер возврат изделия (8Байт):
| Название | Количество байт | Определение |
| Данные головка | 1Байт | Конкретные значения0x22 |
| Земля Адрес | 1Байт | В соответствии с каскад доска |
| Функция код | 1Байт | Соотношение цена/качество-это функция код отправлен |
| Номер В зависимости от | Четыре байта | Данных0Смысл Данных1Смысл Данных2Данных3Представителя16Текущее состояние дорожно-реле, где данных2Самое высокое положение платы является первым16Road, данных3Положение доска заключается в том, Совет.! |
| Контрольная | 1Байт | Добавьте все более ранними данными вместе |
Напряжение питания: 12 вольт постоянного тока (в том случае, если necessary24VPlease объяснить источник питания)
Мощность Потребляемый ток: Maximum1A
Контактная мощность: AC250V10A, DC30V10A
Выход индикация: 32The Выход реле is32 Выход индикатор
Связь протокол: с помощью последовательного порта или сетевой протокол, в соответствии с моделью 。 двусторонняя передача данных, данные содержат контрольную сумму байтов, если контрольная сумма данных неправильная, данные будут сброшены, таким образом полностью избегая неправильной операции, вызванной помехами
