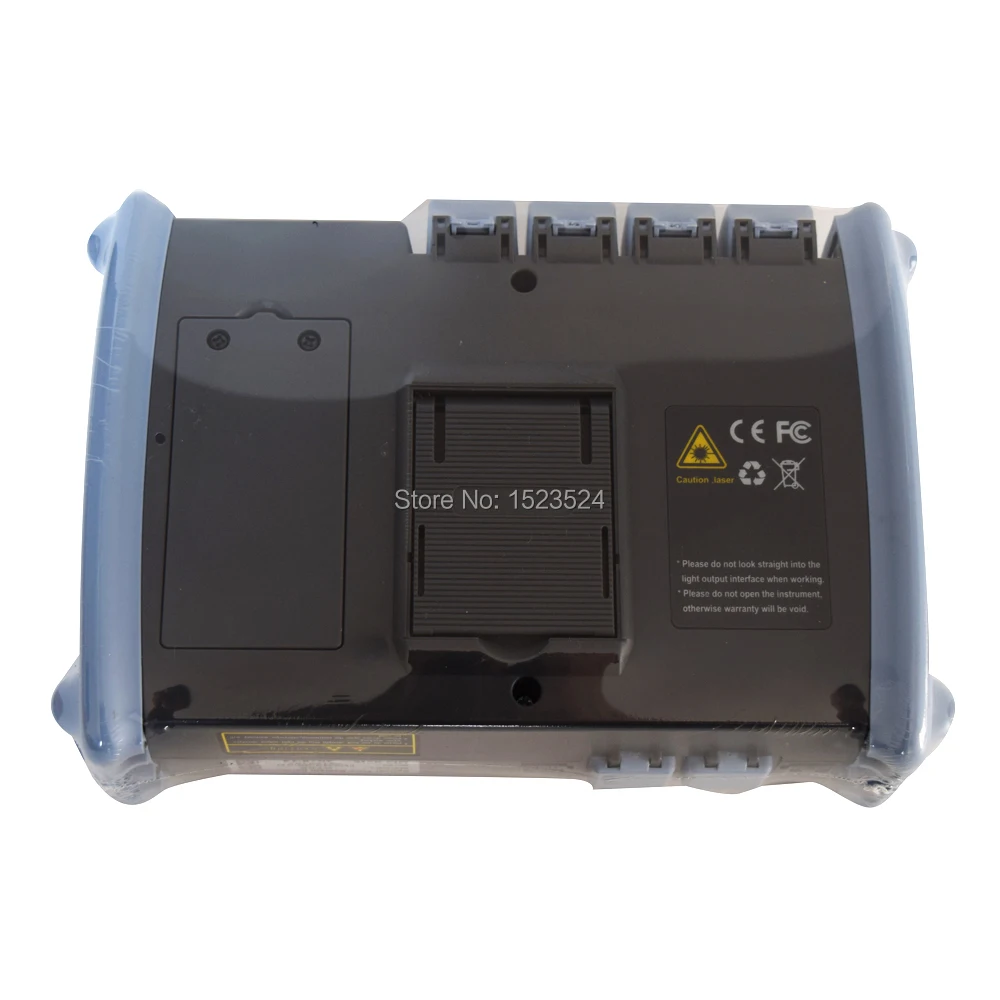

35/33dB SM 1310/1550nm оптический рефлектометр Оптическое волокно OTDR с сенсорным экраном встроенный VFL OPM и светильник

Описание

35/33dB SM 1310/1550nm оптический рефлектометр Оптическое волокно OTDR с сенсорным экраном встроенный VFL OPM и светильник

Описание:

Автоматический режим измерения: только выбирая длину волны измерения, параметры измерения автоматически задаются, и данные трассировки автоматически сохраняются и автоматически обрабатываются.

Режим измерения нескольких волн: в настройках параметров длина волны может автоматически переключаться в режим измерения нескольких волн. В этом режиме, анализ может быть выполнен на состоянии затухания одного и того же сечения волокна под различными длинами волн.

Функция фиксации трассировки: он может достичь того же экрана сравнения и отображения одной трассировки с другой трассировкой в реальном времени или трассировкой под средним измерением, что очень полезно для установки многожильных волокон или проверки состаренного волокна в оптоволоконной сети уже установлен.

Функция анализа нескольких волн: он может достичь сравнения, отображения и анализа функции s любого файла трассировки.

FTTx онлайн-тестирование, способное определить сплиттер и конец волокна.

Литий-ионная аккумуляторная батарея большой емкости, с длительным временем ожидания более 12 часов.

Формат файла bellcore (. sor), с хранением более 2000 следов.

Detection Обнаружение коммуникационного светильник: он может эффективно защитить испытательное оборудование и коммуникационное оборудование.

Обнаружение состояния подключения: чтобы быстро узнать статус подключения прибора и волокна для тестирования.

Switching Переключение режима измерения: через комбинацию клавиш, он может достичь гибкого переключения режима измерения в реальном времени и среднего режима измерения.

Программное обеспечение для ПК OTDR trases Manager:

Для достижения легкой функции объемной корректировки и пакетной печати.

Able возможность генерировать различные формы тестовых отчетов в соответствии с потребностями пользователя.

Для обеспечения различных гибких режимов печати: одностраничный режим однополосной печати, режим пакетной печати, одностраничный режим Многополосной печати, режим печати многоканального дисплея. Для обеспечения индивидуального выбора вариантов печати и настройки страницы.

Функция сравнения разницы в форме волны: он может открыть несколько форм волны в одном и том же окне, что облегчает сравнение изменения параметров, вызванного старением волокна или другими причинами.

Параметры:

Технические характеристики
Модель	TB-S3533
Длина волны лазера (нм)	1310/1550
Динамический диапазон (дБ)	35/33
Зона слепых событий (м)	1 м
Зона затухания (м)	6 м
Ширина Импульса (ns)	5, 10, 50 、 160 、 320 、 500 、 1000 、 5000 、 10000 、 20000ns
Тесты расстояние	500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км, 128 км, 256 км
Тип	Одной модели
Линейность (дБ/дБ)	±0. 05 дБ/дБ
Точность отражение	± 3dB
Для отбора проб	128 K
Погрешность расстояния (м)	± (0,75 м + 5 × 10-5× Расстояние + интервал выборки)
Объем памяти следа	Sd-карта,> 2000 штук
Поставка	Зарядное устройство переменного/постоянного тока: 100 В-240 В, 50/60/Гц, 7,4 а Батарея: 6700 в мАч
Оптический измеритель мощности	+ 26 дБм ~-50 дБм (+ 6 дБм ~-70 дБм)
ОБЩАЯ СПЕЦИФИКАЦИЯ		Интерфейс категория
Размер (в×ш×г)	215 × 150 × 70 мм		Оптический интерфейс		FC/PC (SC, ST для опции)
Вес	<1,1 кг		Интерфейс передачи данных		USB интерфейс, mini-USB, 10 M/100 M ethernet порт
Температура	Рабочая температура-5℃ до 50℃
Температура памяти-20℃ до 70℃		Видимый отказ ориентации VFL
Относительная влажность	От 0% до 95% (без конденсации)		Длина волны лазера		650nm±10nm, ≥5mW
Мощность питания	Литиевая батарея; Непрерывная продолжительность работы Макс 12 часов		Выходная мощность (дБм)		≥-5
Гарантийный срок	12 месяцев		Максимальное расстояние тестирование	5 км
