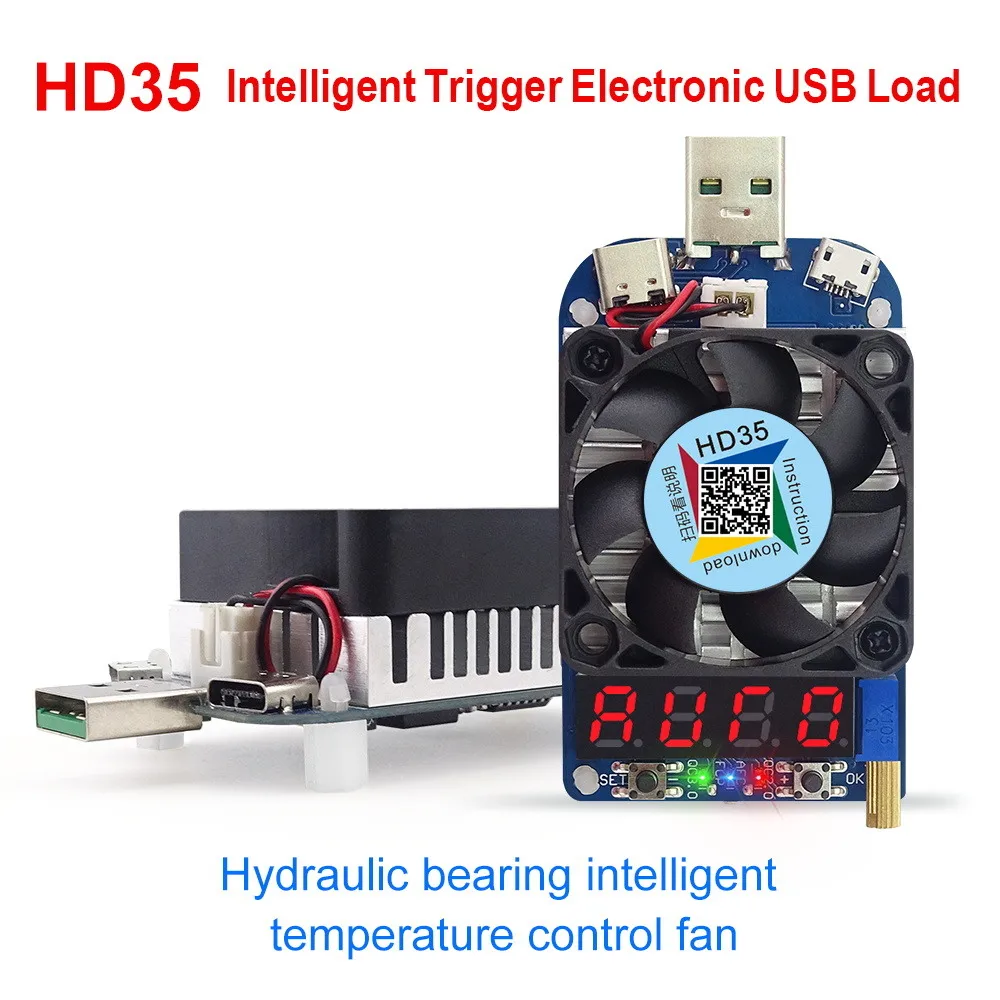

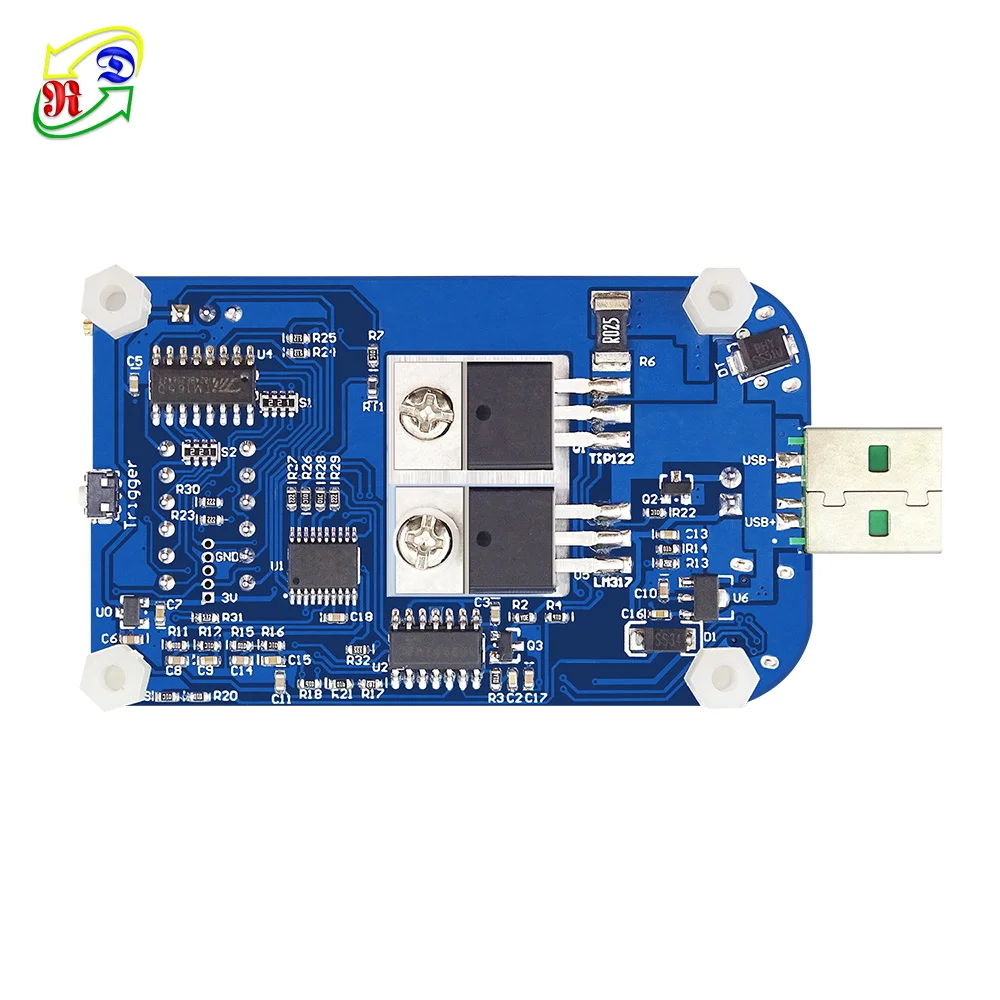

35 Вт RD HD25 HD35 триггер QC2.0 QC3.0 Электронный USB нагрузочный резистор разряда Тест батареи регулируемое напряжение тока

Описание

Технические Поддержка

Инструкции для USB интеллигентая (ый) триггер электронная нагрузка

-Модель: HD25/HD35

Примечание:

Этот продукт не имеет защита от обратной связи, входная полярность не может быть изменена, в противном случае товар является полностью повреждены и не может быть восстановлен

Технические параметры:

Модель изделия	HD25	HD35
Номинальное рабочее напряжение	DC4-25.0V
Макс разряда мощности	25 Вт	35 Вт
Номинальный рабочий ток	0,25-A (когда вентилятор не работает, Отрегулируйте ток от 0.05A)	0,25-5.00A (в тех случаях, когда вентилятор не работают, Регулировка тока от 0.05A)
Скорость вентилятора	Масляный подшипник интеллигентая (ый) вентилятор с функцией регулировки температуры, скорость, 5800±10% об/мин	Гидравлический подшипник интеллигентая (ый) вентилятор с функцией регулировки температуры, скорость, 8000±10% об/мин
Быстрая зарядка режим запуска	QC2.0 5V. 9V. 12V. 20 V, QC3.0, FCP, AFC9V
Постоянный ток точность	± (2% + 3 цифры)
Постоянное напряжение точность	± (2% + 3 цифры)
Теплоотдачи метод	Интеллектуальный вентилятор с контролем температуры + алюминиевый вентилятор
Рабочая температура	-10 °-40 °
Регулируемый потенциометр	Точность мультипетельной регулируемый потенциометр
Дисплей режим	4 цифры светодиодный трубки
Дополнительный порт	Порт Micro USB. Порт type-C
Вес продукта	Около 52 г

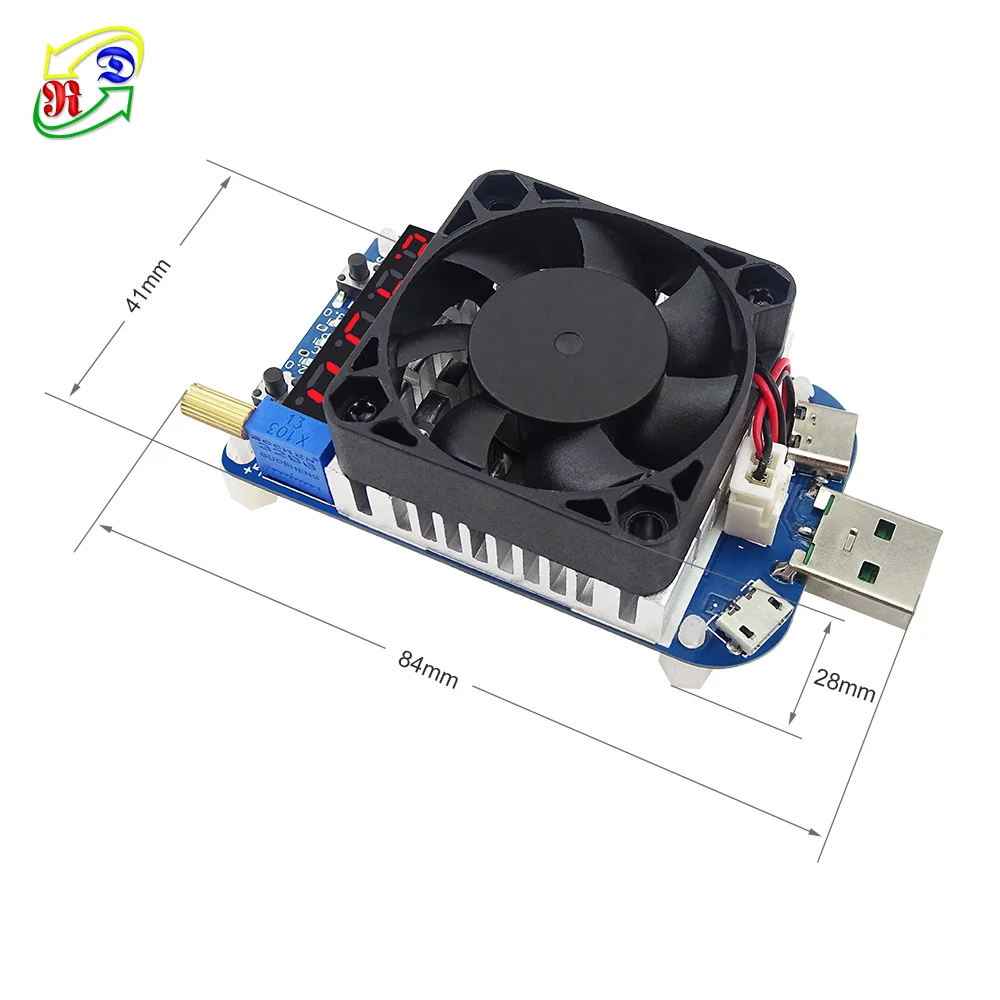

Размер продукта	84x41x28 мм
Применение	Предложения по применению: зарядное устройство, блок питания и другие производители устройств хотят длительный разряд или пакетный тест на старение продуктов, пожалуйста, выберите HD35 (HD25 не применимо)

Примечание:

1, поддержка Triigger QC2.0 (QC2.0 5 В, 9 В, 12 В и 20 V), QC3.0, huawei FCP, samsung AFC 9 V, не PD triigger

Информация о товаре:

1, HD25/HD35 руководство пользователя страница загрузки: http://www.mediafire.com/folder/2nlrq1yvpfs7q/HD35

2, видео на Youtube:Https://www.youtube.com/watch?v=GH1HRG8QRCE&t=19s

3, клиент отзывыHttps://www.youtube.com/watch?v=RO7Xa68qVa4&t=0s&list=PLNcr2Rj_07PGRzeQrKLtN_DV5lnq0MeZo&index=55

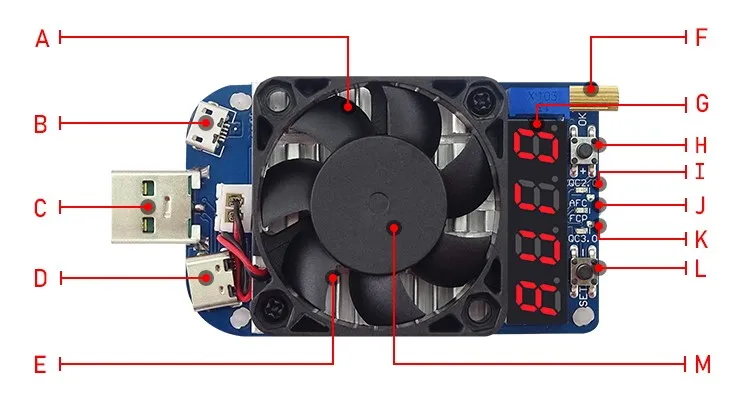

Продукт Структура

Все алюминиевый теплоотвод Микро USB порт: максимальный ток 2A, если вы не можете триггер с функцией быстрой зарядки USB мужской порт: максимальный ток 5А, может запускать быструю зарядку Тип порт type-C: максимальный ток 5A, может вызвать Быстрая зарядка (Этот продукт не поддерживает PD триггер) Интеллигентая (ый) вентилятор с функцией контроля температуры Точность мультипетельной регулируемый потенциометр Светодиодный дисплей трубки Кнопка ОК/+ (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в различном режиме) Красный светодиодный QC2.0 индикатор Синий светодиодный FCP/AFC индикатор Зеленый светодиодный QC3.0 индикатор Набор/кнопкой (два режима работы, скорость, нажмите и удерживайте кнопку и короткое нажатие, имеют различные функции на разных режим) Двумерный код, сканирующий код для проверки последней версии Мануа

Кнопка спуска на задней части продуктов (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в различном режиме

Функция Введение:

А. Функция защиты:

OVP (защита от перенапряжения): есть OVP при 25-30 в; он будет поврежден постоянно более 30 в. На OVP, светодиодный OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки более 80 °, светодиодный OTP, как показано на рисунке 2.

OPP (защита от избыточной мощности): мощность более 80 °, светодиодный дисплей OPP, как показано на рисунке 3.

B. Набор выходВосстановление РежимПосле загрузки ввода состояния защиты, ручной или автоматический

C. Просмотрите значение напряжения, значение тока и значение мощности нагрузки.

D. Интеллигентая (ый) вентилятор с функцией регулировки температуры. Когда ток превышает 2А или температура выше 40 °, вентилятор запустится.

E. Прецизионный многоконтурный регулируемый потенциометр: вы можете точно отрегулировать ток, до 0.01A. так что вам не нужно регулировать большой ток по ошибке, чтобы повредить блок питания. Таким образом, блок питания не будет поврежден из-за неправильной регулировки

F. Вы можете настроить относительную загрузки по умолчанию статус свободно, открыть или закрыть.

ТриггерПриманкаФункция:
1. Функция триггера:
Зарядное устройство используется для QC2.0, QC3.0, huawei FCP, samsung AFC 9 V и нескольких режимов быстрой зарядки для триггера.
2. Функция обнаружения быстрой зарядки:
Используйте автоматический режим, чтобы определить, что зарядное устройство может поддерживать режим быстрой зарядки или нет.
3. Мощность-on Автоматический триггер функция:
После включения, триггер автоматически быстро заряжается и автоматически включается нагрузка, которая подходит для пакетного тестирования для стареющих зарядных устройств.

Управление инструкция

Нагрузка питается в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), В светодиодный будет мигать, чтобы напомнить текущее значение настройки, жду на выходе. Пресс Кнопка ВКЛ/ВЫКЛ, открытый выход для того, чтобы начать работу.

1. Регулировка выходного тока.

Поворот поворотного Управления по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации, потенциометр может осуществить грубую регулировку или тонкую регулировку. Тонкая Регулировка может быть точной до 0.01A.

2, настройте светодиодный дисплей

Нажмите «установить», чтобы настроить светодиодный дисплей, по умолчанию отображение выходного тока. Пресс «Комплект» кнопку, чтобы отобразить * **. A. **. * P. **. * V последует рециркуляция.

3. С открытым или закрыть выход нагрузки

Пресс «ON/OFF», вы можете открыть или закрыть выход нагрузки

4, установите статус загрузки по умолчанию (открытый или закрытый статус, заводской статус закрытия)

Пресс и удерживайте кнопку «ON/OFF» кнопку, чтобы установить груз по умолчанию ботинки статус свободно. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор отобразит «-ВКЛ», как показано на рисунке 4, нагрузка будет открываться при включении питания в следующий раз; если светодиодный дисплей "-OFF", как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение мигает при последнем выключении при включении питания в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5 шт., набор нагрузка на выходеВосстановление РежимПосле того, как защита снимается.

Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановление РежимПосле того, как защита снимается. Нажмите и удерживайте кнопку «SET», если светодиодный индикатор отобразит «-ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей»-OFF», как показано на рисунке 5, и защиты была удалена, светодиодный до сих пор показывают состояние защиты, а затем Пресс «Включение/выключение «кнопка, На дисплее будет отображаться текущий мигание, затем нажмите кнопку «ON/OFF» снова, загрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток power bank. Ток общего банка питания, как правило, небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

Триггер функция введение:

Функция триггера/приманки-это функция отправки сигналов на D + D-для обеспечения быстрой зарядки зарядного устройства. В этом режиме нагрузку нельзя включать и выключать. Но ток нагрузки еще можно отрегулировать с помощью потенциометра. (за исключением Авто Режим, другие способы только отправить триггер инструкции и не судить о том, триггер будет успешным или нет)

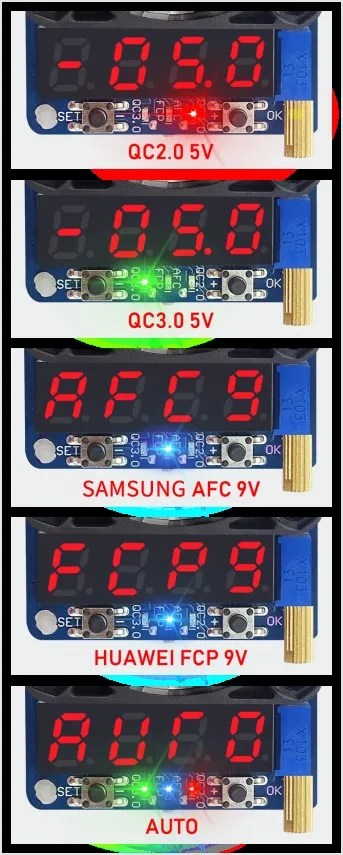

Режим, соответствующий-за различий в настройках мониторов в режим запуска:

QC2.0 5 V: светодиодный трубка отображает-05,0, красный светодиодный индикатор мигает

QC3.0: светодиодный трубки отображает фактическое напряжение, зеленый светодиодный индикатор мигает

Samsung AFC9V: Светодиодный индикатор AFC9, синий светодиодный индикатор

Huawei FCP: светодиодный трубка отображает FCP9, синий светодиодный индикатор мигает

Авто: светодиодный трубка отображает авто

Функция кнопки при функции триггера:

Набор/кнопкой:

Короткое нажатие: начинают триггера или переключатель напряжение тока быстрый режим зарядки

Длительное нажатие: Записывайте текущее состояние быстрой зарядки и открывайте или закрывайте функцию автоматического триггера

OK/+ кнопка:

Короткое нажатие: Начните запускать или переключать напряжение тока в режиме быстрой зарядки

Спусковой кнопки:

Короткое нажатие: Переключение режима триггера

Длительное нажатие: Включение или переключатель в режиме максимальной допускаемой нагрузки

1, вход/выход режим запуска

Нажмите и удерживайте кнопку триггера для переключения между режимом триггера и режимом нагрузки, когда Режим триггера переходит в режим нагрузки, состояние триггера остается.

2. Переключатель режимов:

Короткое нажатие на кнопку запуска, чтобы переключиться между 4 режима, QC2.0, QC3.0, FCP/AFC и авто, в то же время, светодиодный индикатор будет светильник. Когда вы переключаете режим, последнее состояние триггера режима будет закрыто.

3, QC2.0 триггер:

На QC2.0 режим, нажмите кнопку OK, после того, как 2 s соответствует вещи светодиодный будет мигать, чтобы напомнить триггера в комплекте, нажмите + или-кнопка переключения между QC2.0 5 В, 9 В, 12 V и 20 V, нажмите и удерживайте кнопку, чтобы применить QC режим.

4, QC3.0 триггер:

В режиме QC3.0 работа триггера такая же, как и выше. Светодиодный дисплей реальное напряжение, нажмите + или, чтобы увеличить или уменьшить значение напряжения, нажмите и удерживайте кнопку, чтобы применить QC режим

5, триггер FCP/AFC:

На FCP/AFC режиме триггер операция-точно такой же, как выше. Пресс + или-кнопка переключения между FCP и APC, длинные Пресс применять QC режим

.

6, Автоматический триггер:

Автоматический режим используется для обнаружения зарядное устройство поддержка быстрой зарядки. Короткое нажатие кнопки «ок» в автоматическом режиме для автоматическое обнаружение нагрузки и терпеливо ждать около 25 секунд, светодиодный указывает на быстрый протокол зарядки поддерживается зарядного устройства

7, Мощность на auto trigger:

Мощность на auto trigger используется для партии старения зарядные устройства, автоматического запуска предустановленный режим после загрузки.

Набор нагрузка по току и загрузки автоматически выхода нагрузки, приспосабливается к необходимости в режиме быстрой зарядки, а затем нажмите и удерживайте кнопку Set, предварительно установленные делается. Нажмите и удерживайте кнопку SET ее еще раз, чтобы выключить Автоматический триггер (QC3.0 могут только помните положительный смещения значение).

Вопросы и ответы

Q: Мой зарядное устройство Номинальная максимальная поддержка QC2.0 12V2A, как мне протестировать в том случае, если зарядное устройство поддерживается?

A: Вставка нагрузки, следует совершить долгое нажатие на кнопку запуска, затем нажмите кнопку «OK», после того, как красная светильник мигает, затем нажмите дважды, чтобы переключиться на QC2.0 12 в режиме. Нажмите и удерживайте кнопку триггера, чтобы войти в режим нагрузки, и нажмите кнопку SET, чтобы проверить, находится ли напряжение тока около 12 В. Включите нагрузку и медленно регулирует ток для 2A. Проверьте напряжение, чтобы увидеть, если есть существенное падение (> 0,5 v), а затем пусть работы нагрузки на некоторое время и сделать замеры, а затем нагрев головка зарядного устройства. В случае, если груз не будет перезапущен или напряжение имеет значительное сокращение или зарядная головка имеет sharp нагрева, который может заряжать мобильный телефон не будет полностью загружен и видеорегистраторе должна использоваться уменьшенная нагрузка.

Вопрос: Можно ли мой PD2.0 зарядное устройство поддерживает?

A: нагрузка может стареть PD зарядное устройство, но не запускает PD зарядное устройство. Двойной головкой type-c линия связана с PD зарядное устройство и нагрузки и PD зарядное устройство выход 5 V по умолчанию. Если зарядное устройство PD поддерживает QC2.0 в то же время, высоковольтное старение может быть выполнено триггером QC2.0.

Вопрос: Как мне вынуть из триггера quick charge?

A: в режим запуска, короткое нажатие кнопки пуска, чтобы переключить режим для выхода; в режиме максимальной допускаемой нагрузки, следует совершить долгое нажатие на кнопку запуска, чтобы ввести режим запуска и выхода автоматически.

Применение

Помочь измерить микро USB кабель хороший или нет

Помощь для того чтобы измерить Тип-C кабель хорошего или нет

Помощь для того чтобы измерить выходной ток мощность зарядное устройство хорошего или нет

Использование больших партий испытаний на старение на заводе зарядного устройства
