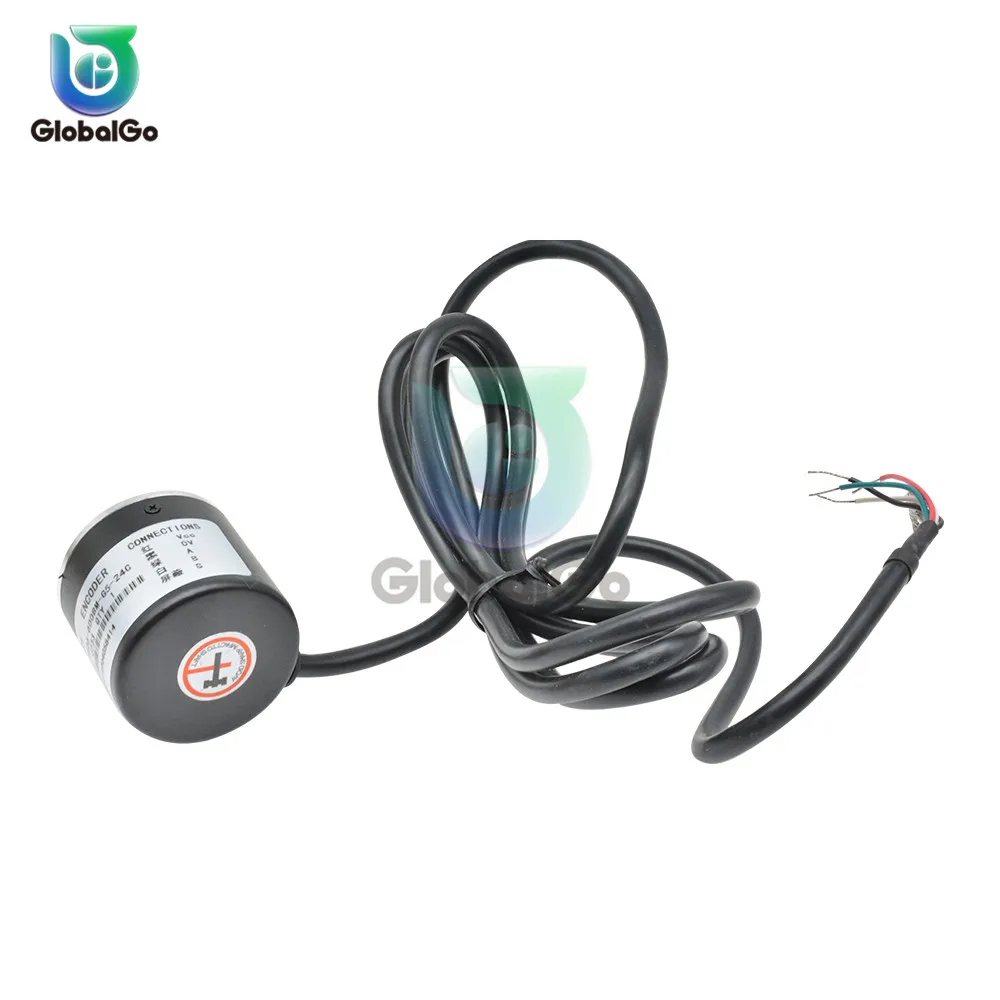

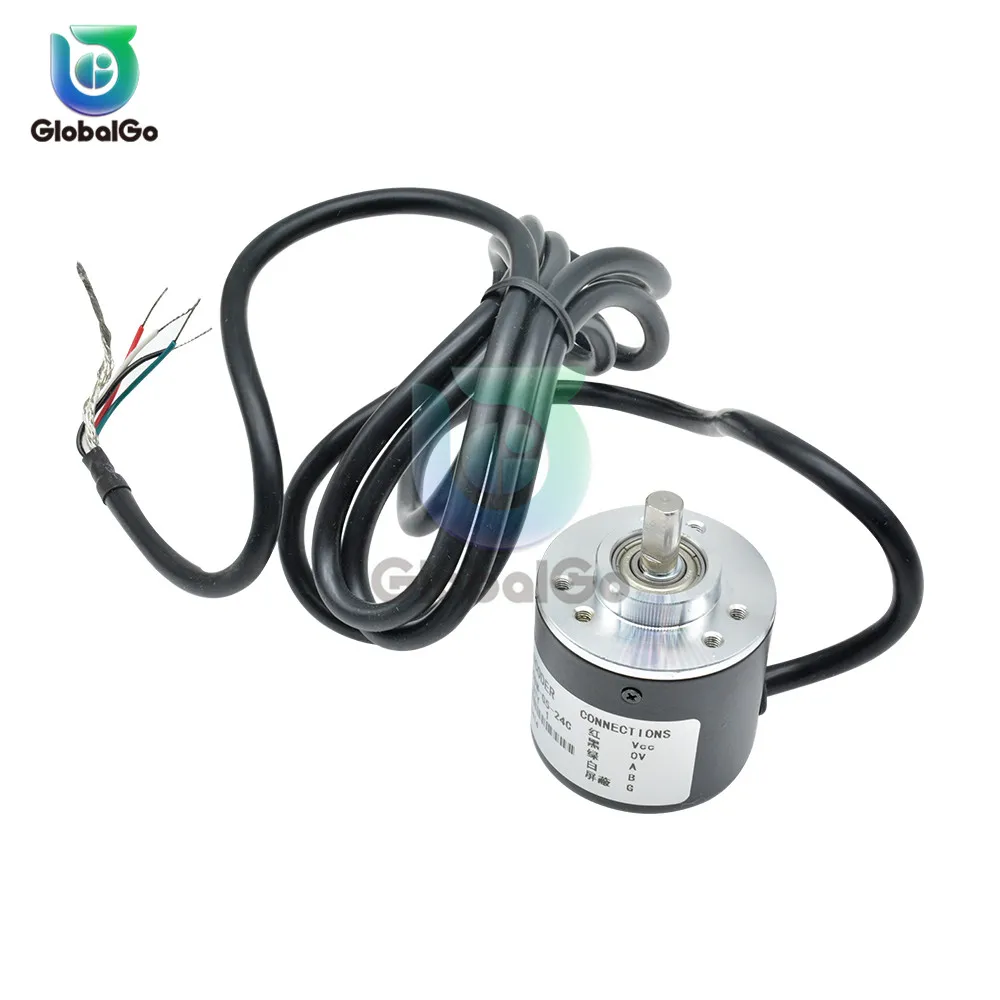

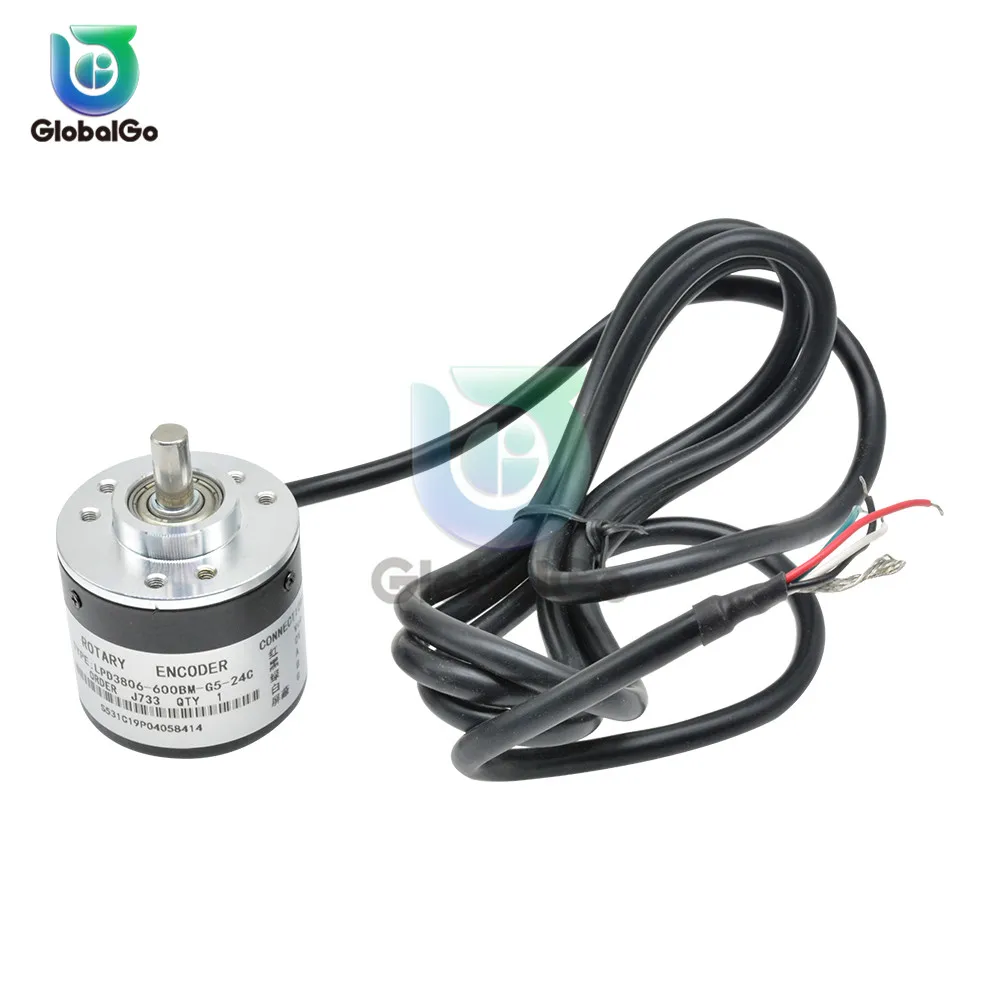

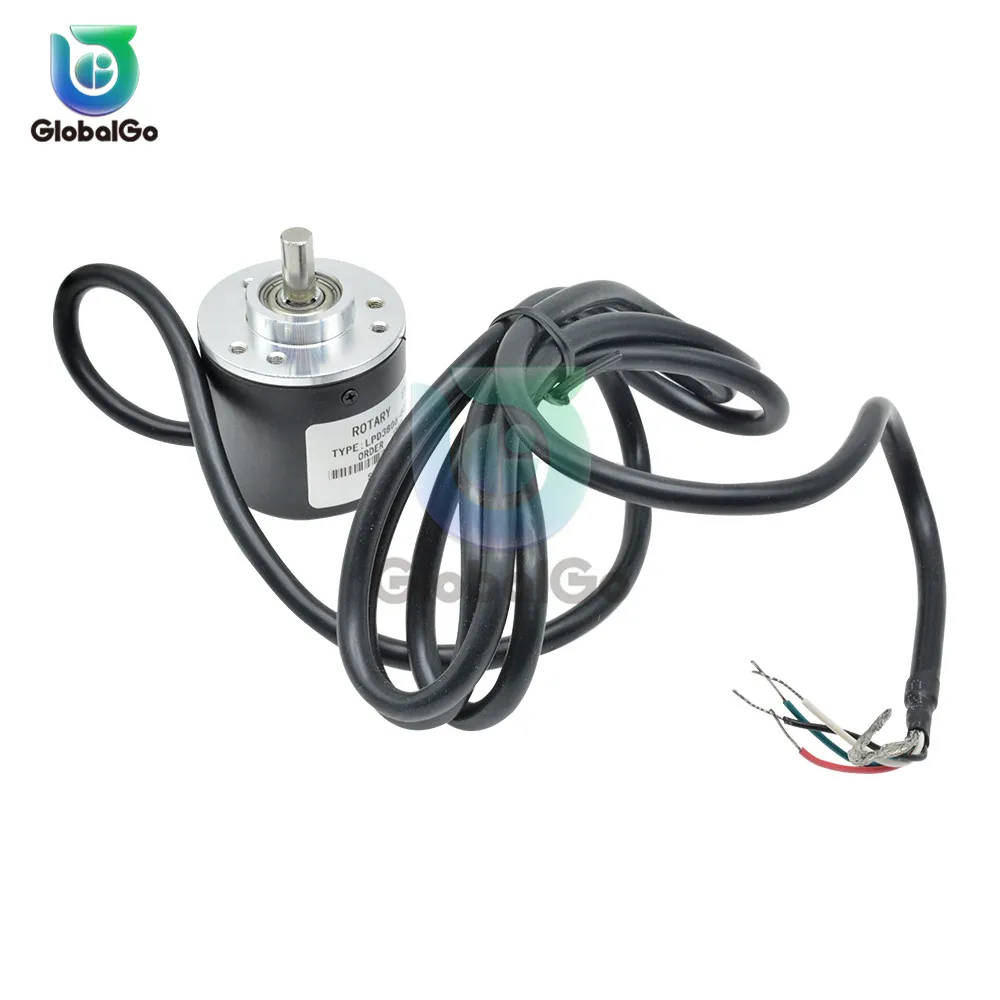

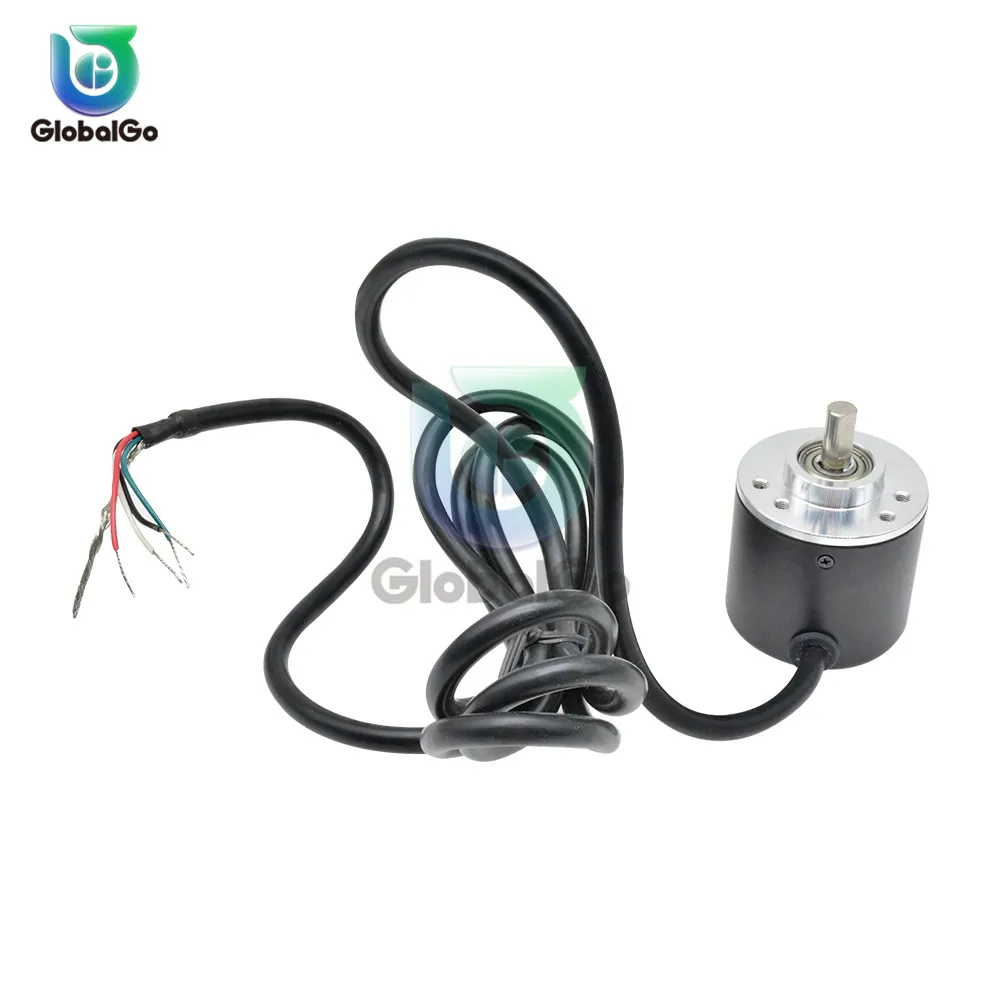

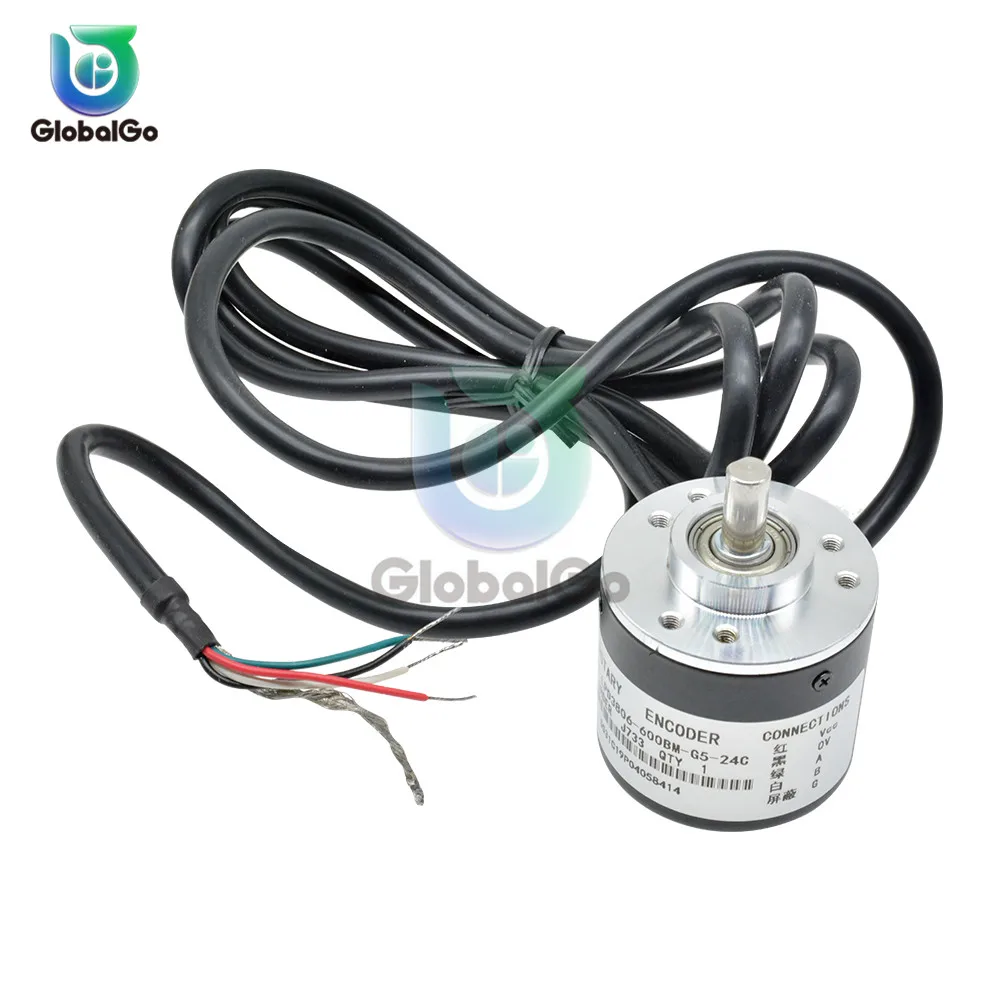

360 600 импульсный инкрементный оптический поворотный кодер AB двухфазный 5-24V 300 P/R 600 P/R импульсная цепь открытый коллектор выход

Энкодер 360 инкрементный Поворотный:

360 p/r (однофазный 360 импульсов/R, двухфазный 4 частоты удваивается до 1440 импульсов)

Мощность Источник: DC5-24V

Вал: 6*13 мм/0,23*0,51"

Размер: 38*35,5 мм/1,49*1,39"

Выход: AB 2 Фаза Выход прямоугольный ортогональная импульсный цепи, Выход для Силовые транзисторы NPN открытый коллектор Выход типа

Максимальная Механическая скорость: 5000 об/мин

Частота отклика: 0-20 кГц

Длина кабеля: 1,5 м

Примечание: AB 2 фазный выход не должен быть непосредственно подключен к VCC, в противном случае, будет гореть Триод выхода, потому что разные партии, и может не иметь терминала

Тип подключения:

Зеленый = A фаза, белый = B фаза, красный = Vcc мощность +, черный = V0

Применение:

Используется для измерения скорости вращения, угла и ускорения объекта и измерения длины

Подходит для интеллектуального контроля различных измерений смещения, Автоматическая гильотинная машина из кожи с фиксированной длиной, стальной контроль длины резания, шкала человеческого измерения, студенческие гоночные Роботы

Энкодер 600 инкрементный Поворотный:

600 p/r (однофазный 600 импульсов/R, двухфазный 4 частоты удваивается до 2400 импульсов)

Мощность Источник: DC5-24V

Вал: 6*13 мм/0,23*0,51"

Размер: 38*35,5 мм/1,49*1,39"

Выход: AB 2 Фаза Выход прямоугольный ортогональная импульсный цепи, Выход для Силовые транзисторы NPN открытый коллектор Выход типа

Максимальная Механическая скорость: 5000 об/мин

Частота отклика: 0-20 кГц

Длина кабеля: 1,5 м

Примечание: AB 2 фазный выход не должен быть непосредственно подключен к VCC, в противном случае, будет гореть Триод выхода, потому что разные партии, и может не иметь терминала

Тип подключения:

Зеленый = A фаза, белый = B фаза, красный = Vcc мощность +, черный = V0

Применение:

Используется для измерения скорости вращения, угла и ускорения объекта и измерения длины

Подходит для интеллектуального контроля различных измерений смещения, Автоматическая гильотинная машина из кожи с фиксированной длиной, стальной контроль длины резания, шкала человеческого измерения, студенческие гоночные Роботы
