Описание

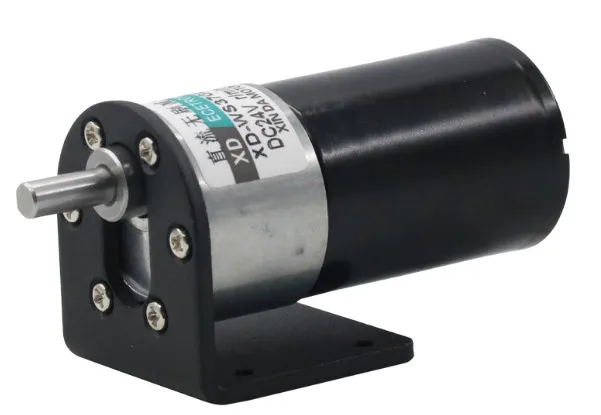

37 мм бесщеточный двигатель постоянного тока + кронштейн 12V24V бесщеточный мотор-редуктор 30 Вт
Вид продукции:WS-37GA3650
Особенности: большой крутящий момент, регулируемая скорость, может быть изменена
Проводка:
Красная линия: полученная мощность положительная
Черная линия: получена отрицательная мощность
Белая линия: свободная (поверните против часовой стрелки)
Красная линия: полученная мощность положительная
Белая и черная линия и соединены с отрицательной (по часовой стрелке)
Синяя линия: линия управления скоростью ШИМ, затем регулятор ширины импульса 0-5 В
Желтая линия: сигнал линии FG выходной сигнал холла, основной Пульс сигнала.
Размер двигателя: (блок: мм)
Проводка:
Красная линия: полученная мощность положительная
Черная линия: получена отрицательная мощность
Белая линия: свободная (поверните против часовой стрелки)
Красная линия: полученная мощность положительная
Белая и черная линия и соединены с отрицательной (по часовой стрелке)
Синяя линия: линия управления скоростью ШИМ, затем регулятор ширины импульса 0-5 В
Желтая линия: Сигнальная линия FG выдает сигнал холла, который в основном импульсирует один сигнал шесть раз.
Характеристики
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Тип
- Микро-мотор
- Непрерывный Ток (A)
- 0.6A
- Коммутация
- Бесщеточный
- Крутящий Момент
- 0.4-15Kg.cm
- Номер модели
- XD-WS37GB3650
- Функция защиты
- /
- Конструкция
- Постоянный магнит
- Выходная мощность
- 30 W
- Эффективность
- IE 3
- Применение
- Бытовая техника
- Speed(RPM)
- 5-600rpm
- Voltage(V)
- 12V/24V
- Service life
- 30,000 hours
