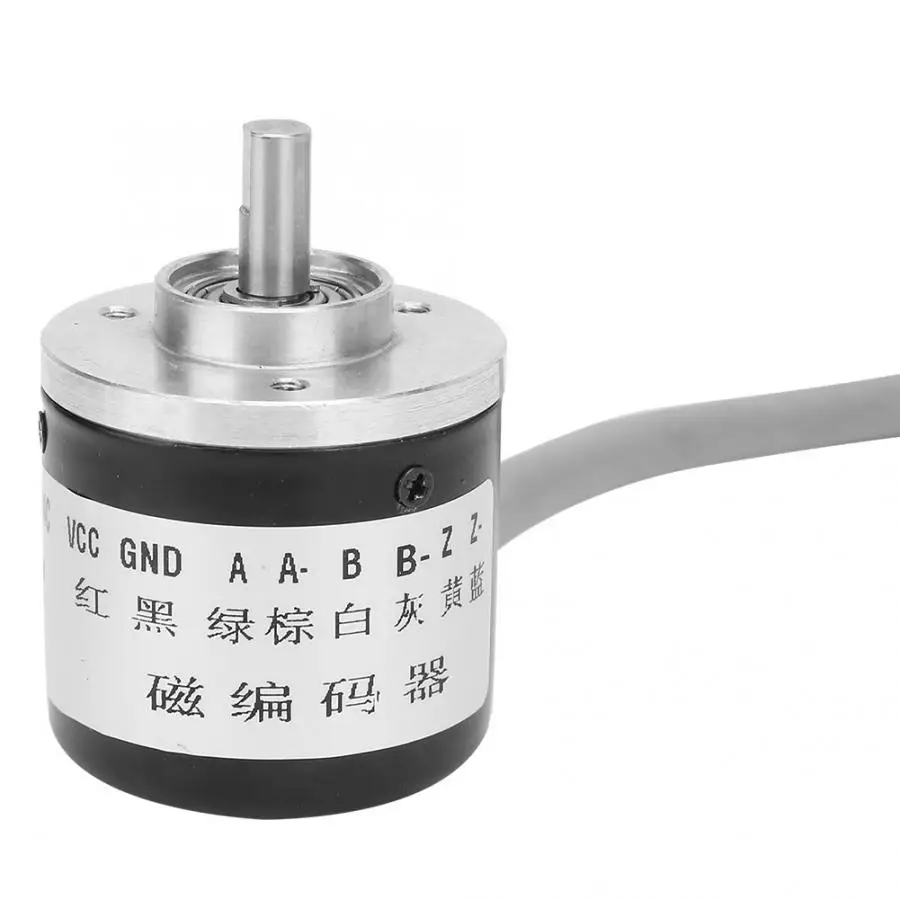

38 мм инкрементный энкодер Магнитный энкодер 1024 импульсов инкрементный энкодер DC5V

Описание

38 мм инкрементный энкодер магнитный энкодер 1024 импульсов инкрементный энкодер DC5V

Особенности:

Он имеет преимущества небольшого размера, вес под светильник, компактную структуру, легкость установки и т. Д. Применение: он подходит для интеллектуального контроля различных измерений изменения смещения, автоматическая замшевая машина с фиксированной длиной, стальной режущий контроллер с фиксированной длиной, civil height измеряет человеческое тело, весы, студенческий робот для соревнований и т. Д. Внутренние ASIC устройства, высокая надежность, долгий срок службы, сильная защита от помех Шпиндель из нержавеющей стали с более высокой стабильностью и способностью защиты, металлический корпус более прочный ударопрочный. Выходной режим: выход напряжения, выход коллектора, дополнительный выход, push pull выход, длинный линейный привод выход, дифференциальный выход, вилка выход

Параметры:

Модель: HAJ1024

Режим индикации: бесконтактный

Выходной режим: выход напряжения, выход коллектора, дополнительный выход, push pull выход, длинный линейный привод выход, дифференциальный выход, вилка выход

Выходная фаза: A, B

Внешний диаметр: 38 мм

Диаметр оси: 6 мм

Стандартная длина провода: 1,2 м

Разрешение (пульс/вращение): 1024 P/R

Метод проводки (8 проводов):

Коричневый провод: dc5v (положительный полюс)

Синий провод: 0 в (отрицательный полюс)

Черный провод: A (фаза)

Белый провод: B (фаза)

Экранирующий сетевой кабель: N.C (заземление)

Разница на выходе A: A, B разность фаз 90±45℃ (1/4 ± 1/8 T)

Режим вывода: открытый коллектор NPN

Выходная мощность: внешнее напряжение: при 30 в пост. Тока, синхронный ток: при 35 ма, остаточное напряжение: при 0,4 в (синхронный ток: при 35 ма)

Выходное время вверх и вниз: 1 s или меньше

Контроль выходного напряжения: сопротивление нагрузки 5 в 1 кОм

Запуск: ниже 0.9mN.m

Инерционный момент: 1-6 кг. М2 (ниже 600 импульсов/вращение: 3X10-7 кг. М2)

Осевой допустимый силы:

Радиальный: 30 N

Осевая: 20 N

Максимальное количество вращений допускается: 6, 000r/мин

Схема защиты: защита от короткого замыкания нагрузки, защита от обратной проводки источника питания

Диапазон температуры окружающей среды: действие:-10 ~ + 70 ℃, экономия:-25 ~ + 85 ℃ (не)

Диапазон влажности окружающей среды: 35 ~ 85% RH каждый во время работы и сохранения (без конденсации)

Сопротивление изоляции: более 20 мом (DC500V) заряда между всем и оболочкой

Напряжение сопротивление: AC500V 50/60 гц 1 минута между весь зарядки часть и оболочка

Вибрация (долговечность): 10 ~ 500 гц сложная амплитуда 2 мм или 150 м/

Воздействие (долговечность): 1000 м/3 раза в направлениях X, Y и Z

Материал: чехол из свинцового сплава, корпус из алюминия

Длина кабеля: 1,2 м/3.9ft

Посылка список:

1 x кодировщик
