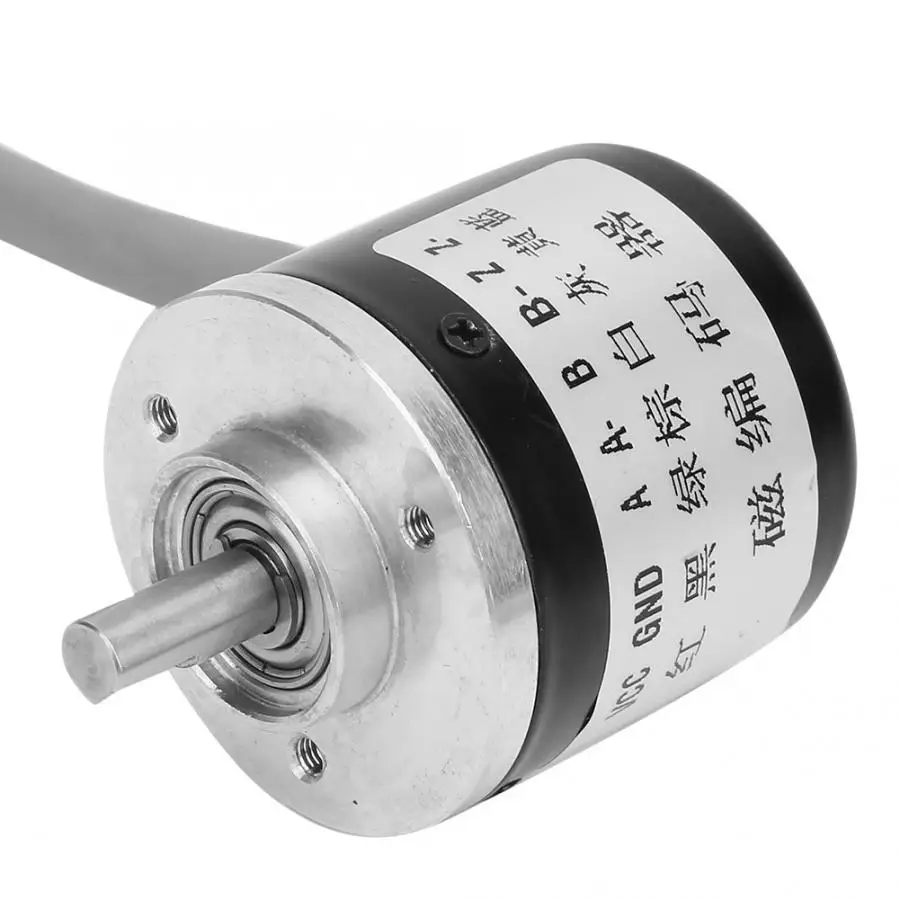

38 мм магнитный кодировщик 1024 импульсов Инкрементальный ротационный кодировщик DC5V беспроводной переключатель

Описание

38 мм магнитный кодировщик 1024 импульсов Инкрементальный ротационный кодировщик DC5V

Особенности:

Он имеет преимущества небольшого размера, легкого веса, компактной структуры, легкой установки и т. д. Применение: он подходит для интеллектуального контроля различных измерений изменения смещения, автоматической фиксированной длины автоматической замшевой машины, стали фиксированной длины режущего контроллера, civil измерение высоты человеческое тело, весы, колледж студенческий соревновательный робот и т. д. Внутренние устройства ASIC, высокая надежность, длительный срок службы, сильная защита от помех Шпиндель из нержавеющей стали с высокой стабильностью и защитой, металлический корпус более твердый ударопрочный. Режим вывода: выходное напряжение, коллекторный выход, дополнительный выход, push pull выход, длинный линейный привод, дифференциальный выход, вилка выход

Параметры:

Модель: HAJ1024

Режим считывания: Бесконтактный

Режим вывода: выходное напряжение, коллекторный выход, дополнительный выход, push pull выход, длинный линейный привод, дифференциальный выход, вилка выход

Выходная Фаза: A, B

Внешний диаметр: 38 мм

Диаметр оси: 6 мм

Стандартная длина проводки: 1,2 м

Разрешение (пульс/вращение): 1024 P/R

Метод проводки (8 проводов):

Коричневый провод: dc5v (положительный полюс)

Синий провод: 0 В (отрицательный полюс)

Черный провод: A (фаза)

Белый провод: B (фаза)

Система экранирования кабеля: N.C (Заземление)

Выход по-новому: A, B, разность фаз 90±45℃ (1/4 ± 1/8 T)

Выход режим: Силовые транзисторы NPN открытый сборник Выход

Выходная мощность: внешнее напряжение: под DC30V, синхронный ток: под 35mA, остаточное напряжение: под 0,4 в (синхронный ток: под 35mA)

Выход вверх и вниз время: 1 s или меньше

Контроль выходного напряжения: 5 В Сопротивление нагрузке 1 кОм

Крутящий момент: ниже 0.9mN.m

Инерционный момент: 1 x10-6kg.m2 (ниже 600 импульсов/вращения: 3X10-7 кг. м2)

Осевой допустимый силы:

Радиальный: 30 N

Осевой: 20 Н

Максимальное количество ротаций: 6, 000р/мин

Схема защиты: защита от короткого замыкания, защита от обратной проводки

Диапазон температуры окружающей среды: Действие:-10 ~ + 70 ℃, экономия:-25 ~ + 85℃ (не заморожен)

Диапазон влажности окружающей среды: 35 ~ 85% RH каждый во время работы и сохранения (без конденсации)

Сопротивление изоляции: более 20 МОм (DC500V megger) заряда между целым и оболочкой

Напряжение сопротивление: AC500V 50/60 Гц 1 минута между весь зарядки часть и оболочка

Вибрация (долговечность): 10 ~ 500 Гц сложная амплитуда 2 мм или 150 м/с2

Воздействие (долговечность): 1000 м/с2 3 раза в X, Y и Z направлениях

Материал: корпус из свинцового сплава, корпус из алюминия

Длина кабеля: 1,2 м/3,9 фута

Посылка список:

1 x кодировщик
