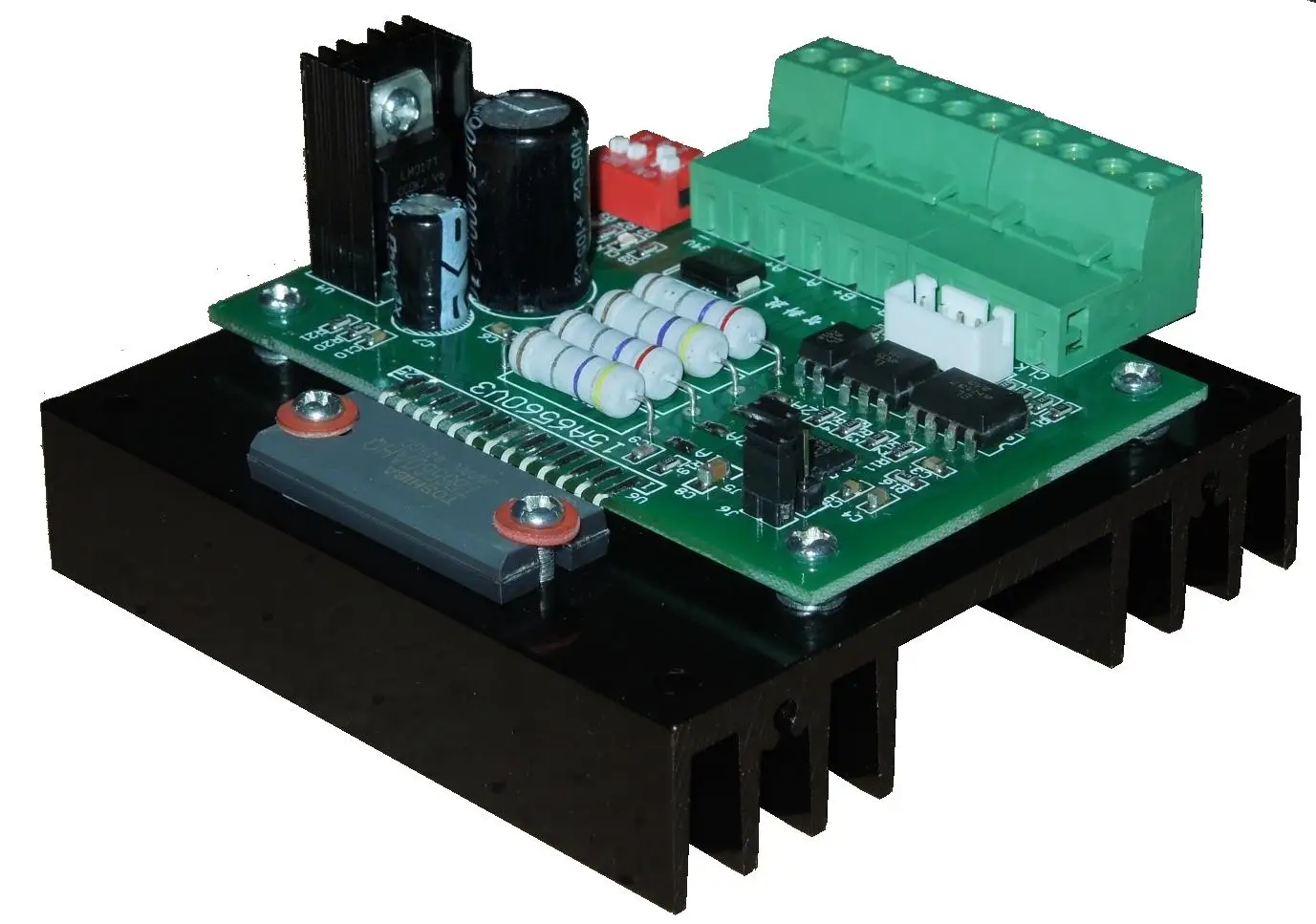

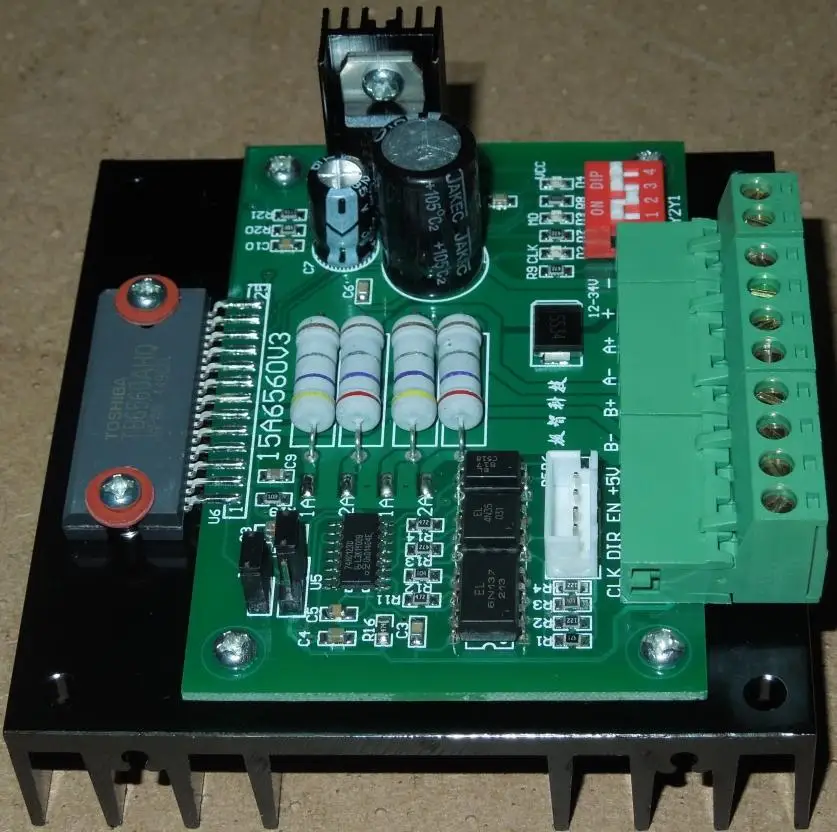

3а Драйвер шагового двигателя одноосный контроллер

Выходной ток: половина тока (1.5a), полный ток (3A)

H Мост биполярный привод, постоянный ток ШИМ-контроль, весь шаг, 1/2, 1/8, 1/16 деление.

Вход сигнала изолирован общим солнечным светом (новый высокоскоростной оптический корень лотоса 6N317 быстрее, чем серия 4N).

☆ Автоматическая защита от перегрева

☆ Моностабильный восходящий край триггера половина потока цепи управления, устранить уровень триггера половина потока цепи управления из-за неправильной настройки триггера неисправности или даже сгореть чип.

☆ Ток/затухание регулируется

【Обычный режим рассеивания тепла может работать стабильно в токе 3А (может толкать двухфазный двигатель 57,86 в пределах 3а);

☆ Добавить устройство преобразования мощности 5 В, нет необходимости входить контроль мощности самостоятельно;

☆ Контроль входного сигнала с помощью высокоскоростной оптической муфты (6N137) изоляции, для обеспечения высокоскоростной передачи сигналов и эффективного предотвращения расширения неисправности;

≥Терминал ввода питания оснащен антиобратным диодом и ограничителем тока устройства защиты трубки;

【Pioneering добавили светильник индикатора счетчика пульса, когда драйвер получил мелкую дробь * 4 целых раза пульса, индикатор светильник включен. это обеспечивает большое удобство при отлаживании станка.

☆ С высокой надежностью устройства, улучшить надежность продукта.

Ссылка для загрузки инструкции:

Http://pan.baidu.com/s/1jGmvwaE
