Описание

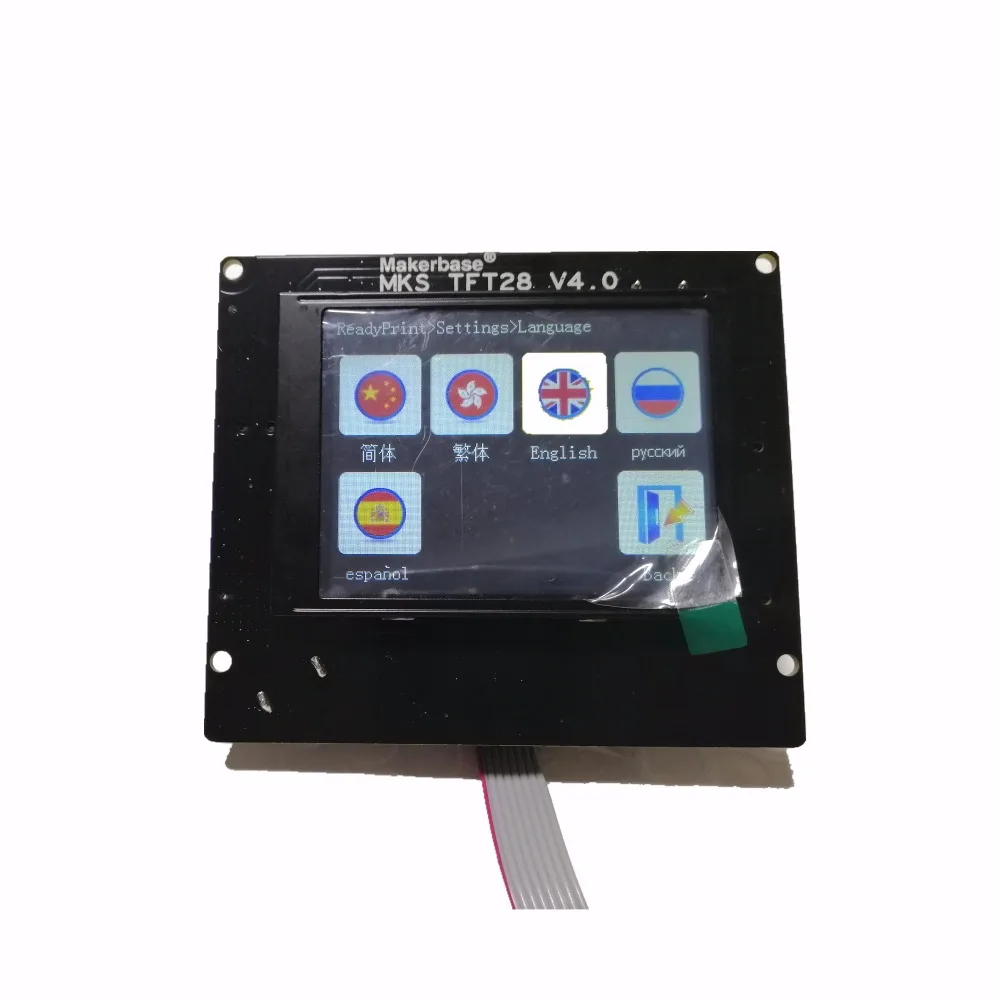

Название: MKS TFT28 сенсорный экран

MKS TFT28-это красочный сенсорный экран, который используется независимо на 3d принтере.

На этом дисплее нет необходимости устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить ваш местный язык.

Также доступно для самостоятельного определения некоторых команд.

Дополнительные характеристики:

3d печать ЖК поставки MKS TFT28 V4.0 сенсорный экран RepRap контроллер 2,8 дюймов панель красочный дисплей брызговик монитор

Упаковочный лист

1 * MKS TFT28 сенсорный экран

1 * плоский кабель

Электропроводка

Размер

Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что TFT и плата контроллера одинаковы.

1. Ramps1.4

Установите скорость передачи данных, и TFT, и Ramps1.4 одинаковые.

Подключитесь к AUX-1 на Ramps1.4.

Переместите перемычку на 12 В.

TFT должен питаться внешним электроснабжением 12 В.

2. Материнские платы серии MKS

Например, MKS SBASE, MKS MINI, MKS GEN, MKS BASE, MKS GEN L и т. Д.

Прошивка прошивки на материнскую плату. (TFT дисплей уже обновил последний config внутри).

Подключите TFT дисплей к AUX-1 платы.

Нет необходимости настраивать встроенную плату, они будут работать вместе непосредственно после провода.

Платам нужен внешний источник питания 12 В.

3. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте название документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

4. Конфиг

5. АВ

Автоматическое выравнивание

После того, как машина собирает с контроллером выравнивания кровати, затем запускает выравнивание на TFT интерфейсе.

# Команда автоматического выравнивания (G29 доступен для Marlin.

В то время как G32 для Repetier и Smoothieware)

> Cfg_auto_leveling_cmd: G28; G29;

С Ручным выравниванием для помещений

Ручное выравнивание хорошо подходит для машин MB, i3 и т. Д. Доступно для установки 3,4, 5 точек.

# Количество точек ручного выравнивания :( 3,4, 5 точек доступны)

> Cfg_point_number: 4

6. Нити для замены

Легко заменить нить, когда она заканчивается.

Вы можете установить температуру и скорость нити в-out на config.

Следующим образом:

# Скорость замены нити (мм/мин)

> Cfg_filament_change_speed: 1200

# Длина замены нити (мм)

> Cfg_filament_change_step: 5

# Минимальная температура замены нити

> Cfg_filament_limit_temperature: 175

Затем, вот шаги кЗаменить нити.

1). На печати

Пауза ----- больше ----- изменение ---- вход/выход ----- остановка

2). Перед началом печати

Набор ----- изменение ----- Подогрев ----- вход/выход ----- остановка

7. Печать с точки останова

TFT имеет одну из отличных функций, способную печатать с точки останова.

Ниже приведен способ сделать это.

Во-первых, Установите целевую температуру экструдера и подогрева, а затем разогрейте.

Во-вторых, когда подогрев готов, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати с точки останова, пожалуйста, должны быть дома.)

В-третьих, переместите экструдер в точку останова, которая доступна для установки допустимой ошибки.

# Точки останова продолжили воспроизведение настроек ошибки оси Z

> Cfg_breakpoint_z_error: 0,2

В-четвертых, нажмите "установить", а затем "Продолжить" (означает печать с точки останова).

После этого выберите нужный файл.

(При паузе печати и выключении принтера,

Затем он снова начнет печатать с точки паузы после включения питания.)

8. Обнаружение отключения нити

Подключите переключатель обнаружения к PB1 TFT.

Настройка для запуска низкого или высокого уровня.

# Уровень сигнала отключения модуль обнаружения PB1 (низкий уровень: 0; высокий уровень: 1)

> Cfg_PB0_PB1_Level: 1
