Описание
Особенности:
Поддержка высокомодульной прошивки с открытым исходным кодом. Легко отрегулировать файл config.txt. Нет необходимости в настройке прошивки.

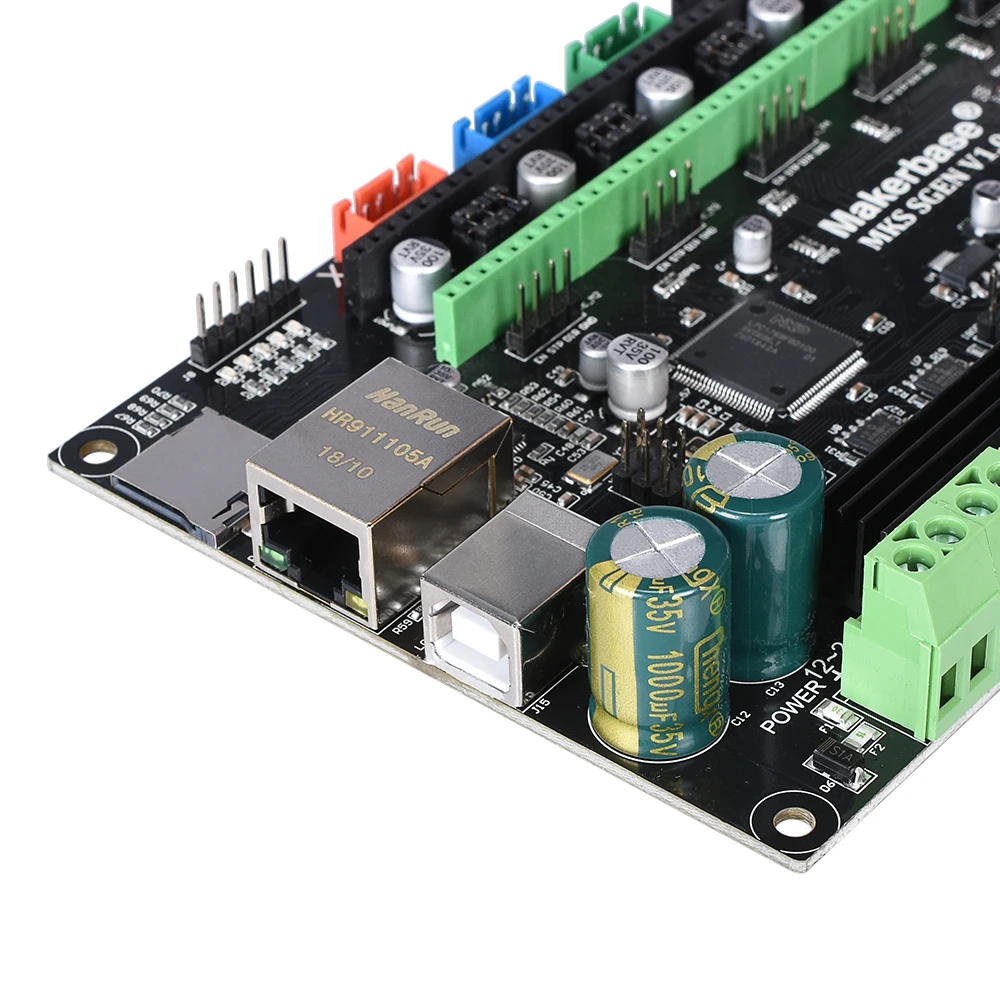

Полностью поддерживает функциональность сети. Кроме обычного подключения USB сетевой кабель Ethernet может быть подключен непосредственно к сети для управления через браузер. Доска IP адрес можно настроить в config.txt.
Установите ток непосредственно на config, Защитите драйвер или потенциометр от сжигания при настройке тока.
Эта плата с высоким качеством 4-секционный измельчитель для специй и лучше радиатора.
Используя выделенный блок питания чип, стабильно обеспечивает выходную мощность.
Поддержка свободного замены A4988, DRV8825, TMC2208/2100, LV8729 Шаговые драйверы.
Примечание: не может работать с дисплеем OLED12864 и LCD2004
Как Применение:
1. Скопируйте «прошивку. bin» и «config» из файла config на sd-карту (SD меньше, чем 64 ГБ)
. Необходимо изменить имя config.
Например:
Изменение 21 в 23
2. Настройте config.txt в соответствии с настройкой.
3. Обратитесь к MKS-SGEN PIN, сделайте коррекционное соединение. Например, шаговый двигатель, торцы.
4. Подключите sd-карту к плате, после включения питания, она будет автоматически обновляться.
5. При подключении компьютера к USB необходимо установить драйвер (см. Ниже спецификации).
Установите драйвер:
Во-первых, вы должны загрузить файл на молнии.
Затем подключите USB к компьютеру. Далее введите manger устройства.
Затем появится COM после успешно установки.
Загрузка прошивки и обновление:
Копия конфигурации (в том числе и прошивки. Бен и config.txt) на sd-карту, вставка на борт и мощность, он будет автоматическое обновление информации.
После удачного обновления имя файла превратится в прошивку. cur.
Как настроить ток драйвера.
Осторожно!
Пожалуйста, обратите внимание на полярность питания и направление водителей.
Пожалуйста, не ставьте драйверы или двигатели вкл/выкл во время включения.
Отсоедините все двигатели при регулировке тока драйвера.
A4988 (1amp)
I = vref/1,6, по умолчанию Vref 1,6 V и 0.5A, Max1.0A.
A4988 (2amp)
I = vref/0,8, по умолчанию Vref 0,8 V и 1.0A, Max2.0A.
DRV8825
I = vref * 2, по умолчанию 0.65A и 1.3A, Макс 2.5A.
LV8729
I = vref/0,5, по умолчанию 0.4A и 0.8A, Макс 1.5A.
Характеристики
- Бренд
- BIQU
- Тип товара
- Материнская плата
- Номер модели
- MKS SGEN V1.0
- Size
- 146.5*95MM
- Firmware
- Smoothieware
- Voltage
- 12V/24V DC
- Extruder
- E1,E2
- Wireless
- Wifi/BT
- File Format
- G-gode
