Описание
-100% Новинка и высокое качество.-Алгоритм и регулирование тока привода:
-Алгоритм тока привода: i = Vref * 1,9/2,5, Vref по умолчанию около 0,65 в, поэтому ток по умолчанию 0.5A, максимальный ток 1A
-Vref измерение Gnd и промежуточного напряжения потенциометра.
-Не подключайте к мотору при измерении напряжения, в противном случае легко сгореть драйверы.
-Измерение напряжения должно быть включено. Не просто подключайте USB блок питания.
-Внимание: Пожалуйста, поставьте драйверы TMC2100 в правильном направлении на плате.
Использование модуля привода TMC2100:
-При использовании в Ramps1.4 или MKS Gen, или Lerdge сенсорный экран материнской платы, пожалуйста, снимите 3 перемычки под сокетом.
-Пожалуйста, обратите внимание на направление.
-Теплоотвод непосредственно прикреплен к печатной плате.
-Направление двигателя является противоположным A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить на 4988.
-И если вы используете материнская плата lerdge, пожалуйста, установите направление непосредственно на странице настройки направления двигателя.

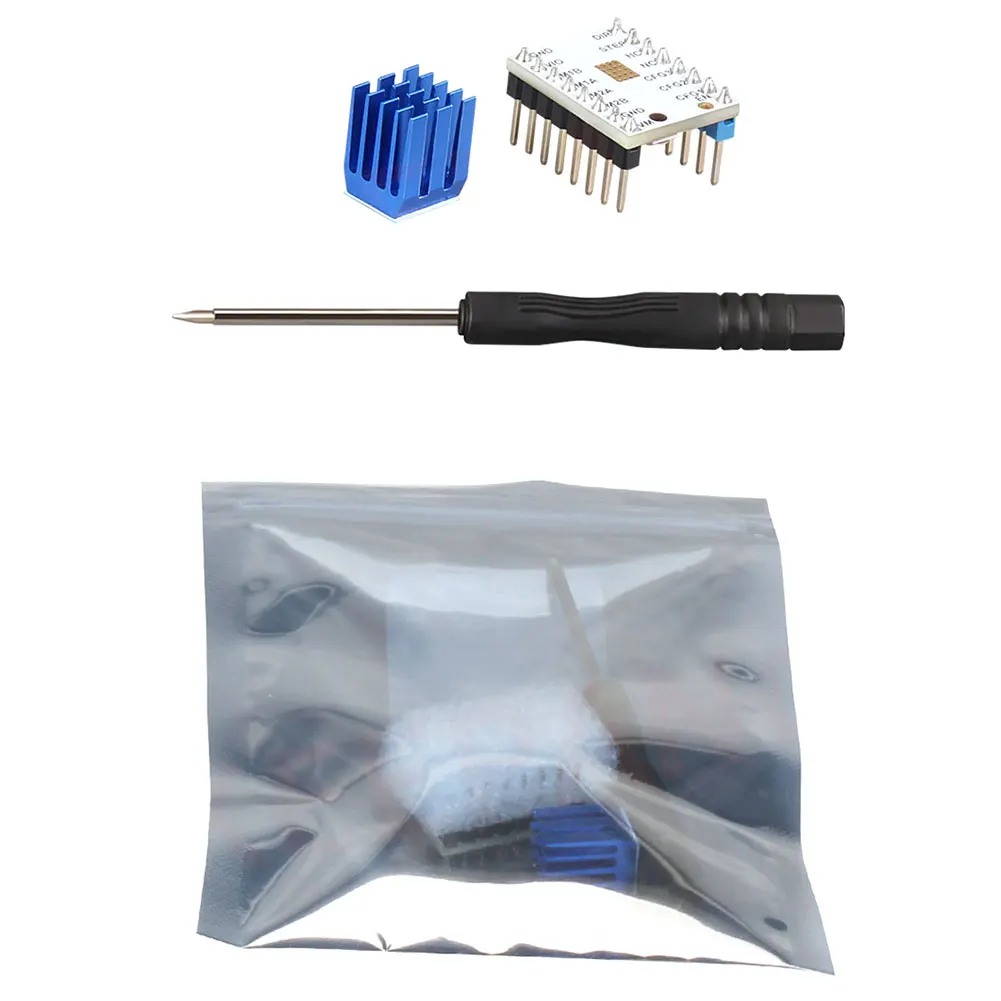

Упаковочный лист
1 * материнская плата
1 * теплоотвод
Характеристики
- Бренд
- intelitopia
- Тип товара
- Драйвер
- Номер модели
- Heat Sink
