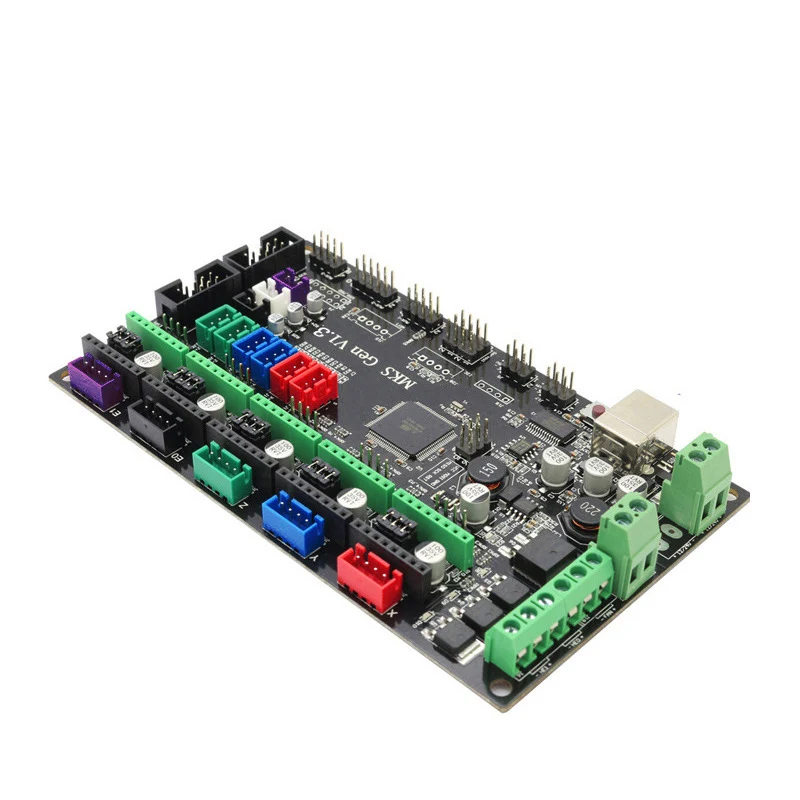

3d принтер контроллер плата MKS GEN V1.3 mks gen v1.4 Встроенная Материнская плата Ramps1.4/Mega2560 R3 поддержка a4988/DRV8825/TMC2100

Обзор

MKS Gen-это многофункциональное электронное решение для Reprap и других устройств с ЧПУ.

Он оснащен бортовым ATmega2560. Его пять выходов двигателя питаются от Pololu pin совместимые Шаговые драйверы.

Плата имеет дружественный порт расширения разработчика, поддерживающий доступ, такой же, как Ramps1.4.

MKS Gen разработан, чтобы быть гибким в наличии источника питания пользователя, что позволяет любому источнику питания от 12 V-24 V.

MKS Gen сохраняет Весь интерфейс ramps1.4.

Особенности

Arduino MEGA совместим Atmega2560 и FT232 процессоры совместимы со всеми пандусы класса прошивки

Прошивку можно использовать один и тот же конфигурации ramps1.4

Простой дисплей + SD-CARD разъем, compatible apdiscount smartконтроллер совместимый штыревой разъем на плате

Легко подключиться mks-tft на AUX-1

Все дополнительные штифт сломан из одной и той же как ramps1.4 (AUX-1, AUX-2, AUX-3, Servos1)

3x температурные разъемы ADC для термисторов

До 5 драйвер двигателя с легкой микрошаговый установкой (микропереключатели)

4x PWM способными Мощность mosfet выходы с ограничитель для основной Мощность. для мужчин и женщин (кровать, Extruder0, Extruder1, вентиляторы)

4 слоя PCB, оптимизирует тепловыделение.

3*5 в выход, 3*12 в выходной интерфейс.

6x концевые Стопорные разъемы с блоком питания Xmin/Xmax/Ymin/Ymax/Zmin/Zmax
