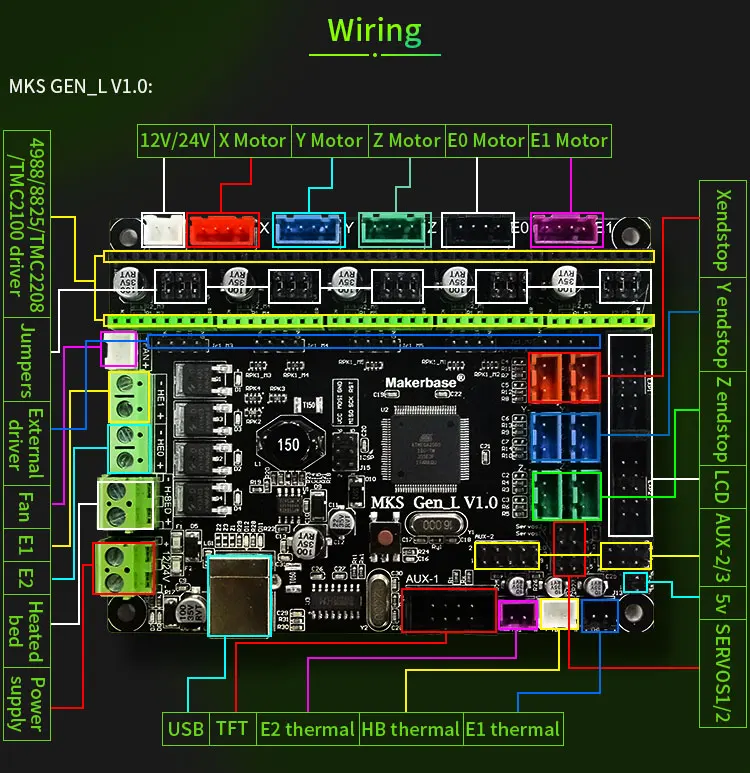

3d принтер материнская плата MKS Gen-L V1.0 более совместима с пандусами управления с открытым исходным кодом Marlin

Описание

Адрес загрузки вручную (пожалуйста, скопируйте, чтобы открыть в браузер):Gitub:Https://github.com/makerbase-mks/Datasheet/blob/master/Chinese%20datasheet/MKS%20Gen_L%20%E6%95%B0%E6%8D%AE%E6%89%8B%E5%86% 8C.pdfСкачать прошивку адреса (скопируйте в браузер, чтобы открыть):Gitub:Https://github.com/makerbase-mks/Marlin

Рекомендации по использованию Gen L:

Рекомендуется, чтобы процесс сжигания прошивки не был подключен к usb-кабелю и 12 В источника питания одновременно. После сгорания usb-кабеля Подключите к 12 В.

Обратите внимание на следующее:

1. Перед включением убедитесь, что положительные и отрицательные полюса подключены правильно.2. пожалуйста, не подключайте или не отключите двигатель и привод, когда питание включено, это легко привести к выгоранию привода; Не регулируйте ток во время работы двигателя. Правильный способ-отсоединить источник питания, отсоединить мотор, а затем включить, отрегулировать потенциометр и измерить напряжение на потенциометре до тех пор, пока измеренное напряжение не будет таким же, как и ожидалось. Не вставляйте Обратный Привод, иначе он выгорит диск и даже сгорит материнскую плату!

Список поставки: 50 см USB кабель + MKS Gen-L V1.0 материнская плата

Особенности преимущества:

1. 2560 и ramps1.4 смонтированы на блочной плате, которая устраняет проблему, что комбинированный интерфейс Ramps1.4 громоздкий и легко неисправен.2. Пользователь может заменить двигатель самостоятельно, поддерживая привод 4988 и привод 8825, привод TMC2100.3. Резервный внешний сигнал привода, который может быть подключен к большому диску для привода 57 и 86 двигателей.4. Использование высококачественной MOSFET трубки, эффект тепловыделения лучше, и долгосрочная работа стабильная.5. Использование выделенного электропитания чип, поддержка 12 V-24 V вход питания, решить проблему тепловой и электрической энергии из-за нехватки пандусы напряжения чип-преобразователь. 6. Стабильная и надежная схема фильтра значительно уменьшает возможность помех, и наиболее возможное, чтобы избежать феномена аварий и полос во время печати.7, используя CH340 серийный чип, под посылкой обеспечения стабильности и надежности, снижения затрат, и решить проблему с предыдущим 16U2 жестким в установке приводом.8. Может принять вход 24 В, та же система питания может уменьшить ток горячей кровати до 1/4, эффективно решить проблему нагрева горячей кровати MOS. 9, использование прошивки с открытым исходным кодом Marlin, конфигурация и Ramps 1,4 точно такие же, может непосредственно заменить Ramps1.4. 10, может быть непосредственно подключен к ЖК-дисплею 2004, может поддерживать TFT28, TFT32 сенсорный экран, разработанный производителем. 11, электромотор для 3D принтера XYZ AXIS, соответственно, используют различные цветовые клеммы, чтобы соответствовать мотору и ограниченному переключателю, удобная проводка.12. Используйте дизайн r-friendly, используйте различные цветовые клеммы для того, чтобы отличить направление движения, уменьшить вероятность вставки и обратного хода, и предотвратить повреждение материнской платы из-за вставки вождения.
