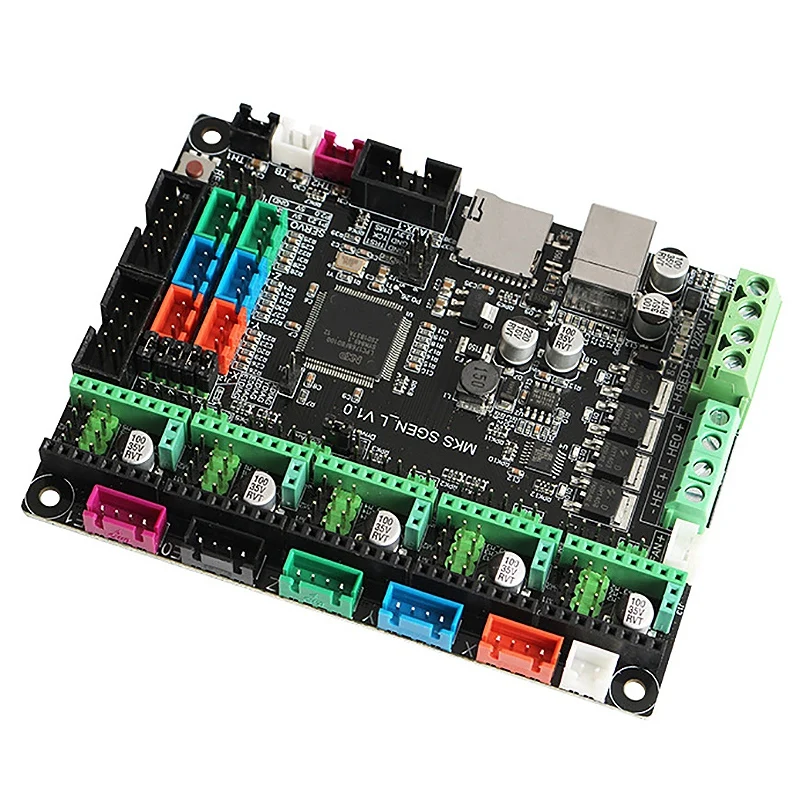

3d принтер основная плата управления MKS SGen-L с TMC2130 x 5 комплект шагового двигателя

MKS сгэн L V1.0 Описание: MKS-сгэн L является очень мощным инструментом для 3D принтер ARM материнская плата, используя 32-разрядный Cortex-M3 LPC1768 процессор, с тактовой частотой до 100 МГц, и мощность обработки очень стабильна. Совместимость с прошивкой Smoothieware и Marlin 2,0 для различных потребностей. Она мощная и может использоваться с различными высококачественными драйверами. Он может поддерживать внешний и Линейный режим, и встроенный драйвер совместим с различными режимами специальных драйверов (uart, spi и т. Д.)
Он совместим с различными ЖК-экранами и пресс-экранами серии MKS. Это универсальная и экономичная материнская плата. 1. Используя 32-разрядный Cortex-M3 LPC 1768 мастер-чип, 100 МГц частота, сильная вычислительная мощность, производительность значительно improved.2. Он имеет как встроенное гнездо привода, так и внешний порт привода, который является более расширяемым и более селективным.
3. совместим с различными драйверами и особмини-режимами (режим uart TMC2208, режим SPI TMC2130 и т. Д.) имеет выделенный порт, и настройки проводки более лаконичны и удобны. 4. Поддерживает различные прошивки с открытым исходным кодом, продолжить материнскую плату серии s с прошивкой smoothieware, SGen-L также может поддерживать версию прошивки marlin2.0
5. Используются высококачественные печатные платы, и соответствующие контакты каждого интерфейса помечены шелковым экраном, что облегчает определение и изменение.
6. Используйте специальный чип питания для поддержки 12-24 В питания. 7. Поддержка lcd 12864, MINI12864 и других панелей управления для контроля дисплея. 8. Может использоваться с MKSTFT полный спектр пресс-экраны.
Тип: комплект материнской платы MKS SGEN L + TMC2130
Вес: 152 г
Материнская плата достоинства: ARM 32-разрядный материнская плата
Совместимость: Smoothieware и marlin2.0
Параметры продукта
Модель материнской платы: MKS SGEN _ L
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц) Вход напряжение: 12 V ~ 24 V двигательный драйвер: TMC2130/2208/2100,4988/8825 Температура интерфейс датчика: дисплей NTC100K/PT100: Поддержка MKS экрана серии TFT и ЖК-экрана Поддержка формата печати: g-код
Рекомендуемое программное обеспечение Cura/simpсейfy3d/Pronterface/Repetier-Обновление прошивки хоста: Обновление карты TF
Структура машины поддержки: XYZ/delвысококачественная/kossel/Ultimaker/corexy
TMC2130 V1.0
Характеристики
1. Двухфазный шаговый двигатель однофазный ток 1.2A (Пиковый-2.5A) рабочий ток двигателя может быть скорректирован
2. Поддерживает два режима управления: интерфейс действия шаг/DIR и SPI интерфейс
3. Диапазон входного напряжения двигателя: 4,75 ~ 46 в
4. Входное напряжение логического интерфейса: 3 ~ 5 В
5. Делится на 256
6. Безшумная работа в сочетании с максимальной эффективностью и крутящим моментом двигателя
7. Высокоточное Обнаружение нагрузки двигателя без сенсора
8. Снизить потребление энергии на 75%,
9. Высокая нагрузка привода не теряется
Цвет: фото Цвет
Материал: металл + пластик
Размер: Размеры: 110 мм * 84 мм
Размер монтажного отверстия: 102 мм X 76 мм
Посылка в комплект входит:
1 * MKS сгэн L V1.0
1 * USB кабель для передачи данных
5 * TMC2130 V1.0
5 * теплоотвод
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
