Описание

Программное обеспечение для тестирования распределенного модуля MODBUS

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

Chart1MB8AI8 входной канал-это тот же интерфейс сбора chart2MB8AI8 входной канал-это тот же интерфейс настройки

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

Chart1MB8AI8 различных входных каналов-интерфейс сбора chart2MB8AI8 различных входных каналов-интерфейс настройки

Глава I информация о продукте

Один.Краткая информация

MB8AI 8Дорожный аналоговый модуль сбора, Collectible8road0 ~ 20мА 、 4 ~ 20мА, 0 ~ 5Vand0 ~ 10 vfour аналоговых сигналов, аналогового сигнала собранных данных через isolationRS485Interface Выход, модуль adoptionmodbus-rtucommunication, прямой адаптер, DCSAnd все виды программного обеспечения конфигурации в Китае и т. Д.

Получение сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и общий режим помех, гарантируют точность данных, в то же время, он обеспечивает надежную работу модуля.

Две.Характеристика

1.Usemodbus-rtuagreement 。

2.Тип входного сигнала каждого канала может быть установлен в соответствии со своими требованиями.。

3.Получение сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга.

4.RS485Двойная защита от перенапряжения и перегрузки по току для выходного интерфейса сигнала связи 。

5.Тип входного сигнала и формат связи могут быть установлены программным обеспечением.

6.Защита полярности источника питания.

Три.Техническими показателями

\

Проект

\
\

Параметр

\
\

Сигнал Вход

\
\

1. Входной канал: 8 каналов изоляции

\
\

2. Тип сигнала: 0 ~ 20мА 、 4 ~ 20мА, 0 ~ 5Vand0 ~ 10 vfour аналоговых сигналов

\
\

3. Частота дискретизации:200 Гц(Каждый канал в секунду25Во-вторых)

\
\

4. Мощность разрешения: 12 позиций

\
\

5.Приобретение точность:Напряжение вход0.2%Входной ток0.3%

\
\

6.ADПриобретения цепи andcpuЗащита от изоляции: 1500 В

\
\

Связь Выход

\
\

1. Связь протокол: MODBUS-RTU

\
\

2. Тип интерфейса: quarantiners485коммуникация, перенапряжение и перегрузки по току двойная защита для выходного интерфейса

\
\

3. Скорость передачи: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps

\
\

4. Калибровка бит: Нет проверки, даже проверка, нечетная проверка

\
\

5. Настройки: адрес модуля, скорость передачи, контрольные биты могут быть установлены программным обеспечением

\
\

6. Расстояние связи: @ 9600bps 1200 рис

\
\

7. RS485Communication цепиСхемы andcpuЗащита от изоляции: 1500 В

\
\

Размер модуля

\
\

A.Размер модуля: 104 мм * 72 мм * 26 мм

\
\

B.Размер направляющей коробки с клеммой: 124 мм * 72 мм * 45 мм

\
\

Установка режим

\
\

СтандартDINDIN-рейке(35 ммНаправляющие или высокие и низкие направляющие)

\
\

Рабочая среда

\
\

Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без росы)

\
\

Рабочее Электропитание

\
\

1. Напряжение питания: 10V ~ 30 vwide Диапазон напряжений питания, защита от обратной полярности с блоком питания

\
\

2. Потребляемая мощность блока питания: меньше than3W

\

\
\

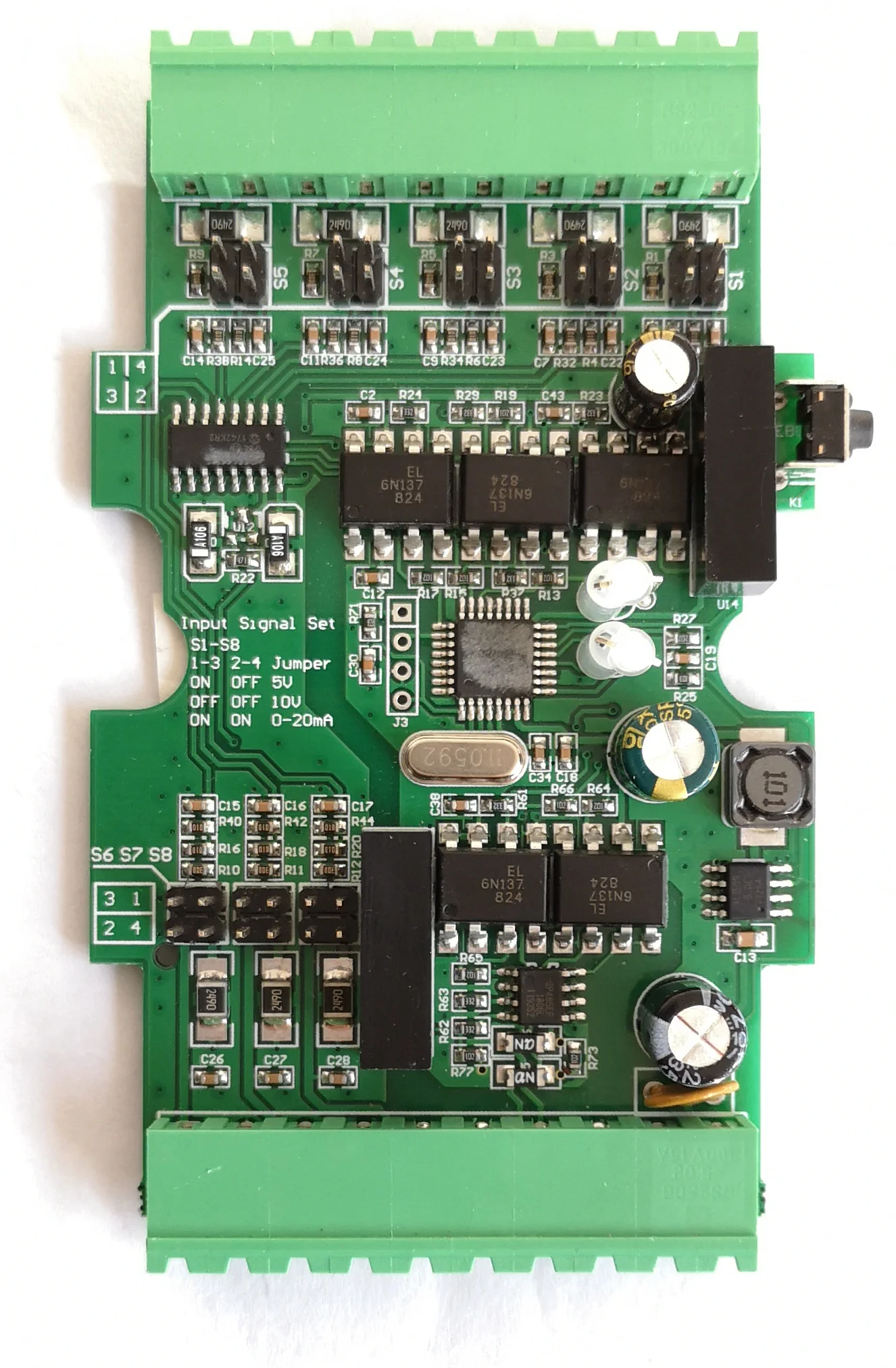

Четыре.Внешний вид изделия

\
\

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

\
\

Пять.Описание функции индикаторной лампы модуля

\
\

1.POW/комплект;Модуль индикация рабочего состояния

\
\

A.Зеленый светильник всегда включен.: модули работают B. Красный светильник всегда включен: модули работают в режиме конфигурации

\
\

2.TXD/RXD:Связь индикация состояния

\
\

A.Светит зеленый светильник: связь получает данные B. Светит красный светильник: модуль отправляет данные

\
\

C.Зеленый светильник всегда включен.: данные + и передача данных rs485проводка перевернута или проводка сломана.

\
\

Шесть.Описание функции правого переключателя модуля

\
\

1.Режим работы: Переключение, затем питание модуля Перезаряжено; Используйте этот режим, когда модуль работает правильно, этот режим не настраивает рабочие параметры; параметры связи рабочего режима задаются с помощью rs., параметры связи по умолчанию (Адрес: 1, скорость передачи: 9600bps, калибровка бит: ничего, стоп бит: 1 позиция) 。

\
\

2.Режим конфигурации: Переключение вниз, затем питание модуля Перезаряжено; параметры связи для просмотра или настройки модулей, аналоговый вход и аналоговый выход рабочие параметры, параметры связи режима фиксированы. (Адрес: 1, скорость передачи: 9600bps, калибровка бит: ничего, стоп бит: 1 позиция) 。

\
\

Семь.Определение клеммы

\

POS терминал

\
\

Название

\
\

Объяснить

\
\ \\

POS терминал

\
\

Название

\
\

Объяснить

\
\

1

\
\

IN5 +

\
\

Аналоговый input5Channel фронтальный

\
\

11

\
\

IN0 +

\
\

Аналоговый input0Channel фронтальный

\
\

2

\
\

IN5-

\
\

Аналоговый input5 отрицательный конец канала

\
\

12

\
\

IN0-

\
\

Аналоговый input0отрицательный конец канала

\
\

3

\
\

IN6 +

\
\

Аналоговый input6Channel фронтальный

\
\

13

\
\

IN1 +

\
\

Аналоговый input1Channel фронтальный

\
\

4

\
\

IN6-

\
\

Аналоговый input6 отрицательный конец канала

\
\

14

\
\

IN1-

\
\

Аналоговый вход 1 отрицательный конец канала

\
\

5

\
\

IN7 +

\
\

Аналоговый input7Channel фронтальный

\
\

15

\
\

IN2 +

\
\

Аналоговый input2Channel фронтальный

\
\

6

\
\

IN7-

\
\

Аналоговый input7 отрицательный конец канала

\
\

16

\
\

IN2-

\
\

Аналоговый input2 отрицательный конец канала

\
\

7

\
\

DATA +

\
\

RS485Связь +

\
\

17

\
\

IN3 +

\
\

Аналоговый input3Channel фронтальный

\
\

8

\
\

Данных

\
\

RS485Связь-

\
\

18

\
\

IN3-

\
\

Аналоговый input3 отрицательный конец канала

\
\

9

\
\

+ Vs

\
\

Мощность вход +

\
\

19

\
\

IN4 +

\
\

Аналоговый input4Channel фронтальный

\
\

10

\
\

GND

\
\

Мощность ввода-

\
\

20

\
\

IN4-

\
\

Аналоговый input4 отрицательный конец канала

\

\
\

Восемь.Электропитание и коммуникационная проводка

\
\

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

\
\

Девять.Аналоговые входные инструкции по подключению

\
\

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

\
\

Десять.Принцип блок-схема

\
\

4-20 мА 0-20 мА 0-5 в 0-10 в аналоговый входной модуль сбора передатчик RS485 MODBUS

\
\

Раздел IIModbusОписание протокола регистрации и связи

\
\

Один.Модульный поддерживающий код modbusfunction и диапазон адресов

\

Тип регистра

\
\

Диапазон адресов

\
\

Функция код

\
\

Функция описание размера

\
\

Вход регистр

\
\

30001-30008

\
\

0x04 H

\
\

Чтение одного или нескольких входных регистров

\
\

Держите регистр

\
\

40033-40040

\
\

40065-40076

\
\

40129-40136

\
\

0x03 H

\
\

Чтение одного или нескольких записей удержания

\
\

0x06 H

\
\

Запись данных в регистр удержания

\
\

0x10 H

\
\

Запись одной или нескольких данных в регистр удержания

\

\
\

Две.Зарегистрировать определение Описание

\
\

1.Вход регистр(Функция Код:0x04 H)

\

Адрес

\
\

Параметр

\
\

Длина

\
\

Прочитать/Пишите

\
\

Минимальная величина

\
\

Максимальная

\
\

Объяснить

\
\

30001

\
\

AI0

\
\

2

\
\

Только для чтения

\
\ \\

4095

\
\

Аналоговый Входной канал0 ADКонвертация значений

\
\

30002

\
\

AI1

\
\

2

\
\

Только для чтения

\
\ \\

4095

\
\

Аналоговый Входной канал1 ADКонвертация значений

\
\

30003

\
\

AI2

\
\

2

\
\

Только для чтения

\
\ \\

4095

\
