4-20MA для RS485 аналоговые приобретения модуль modbus DC 0-10 в ток напряжения изоляции преобразователя

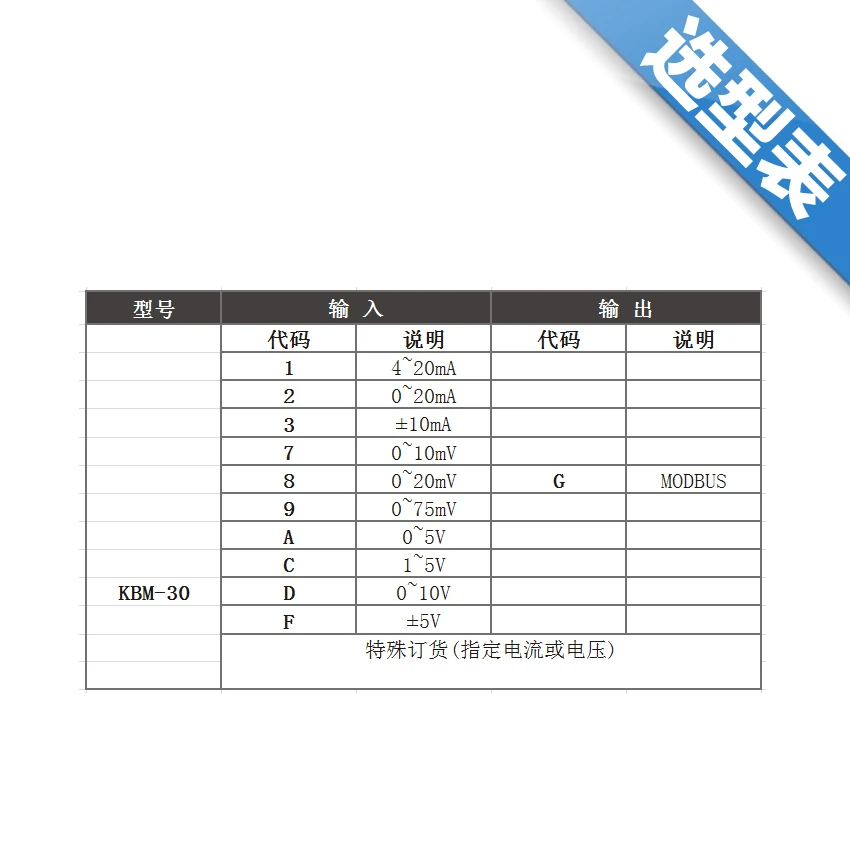

Тип 1: [источник питания постоянного тока 24 В] 4-20мА
Тип 2: [DC 12 V источник питания] 4-20mA
Тип 3: [источник питания постоянного тока 24 В] 0-5 В
Тип 4: [DC 12 V источник питания] 0-5 V
Тип 5: [DC 24 V источник питания] 0-10 V
Тип 6: [DC 12 V источник питания] 0-10 V
Тип 7: [DC 24 V источник питания] 0-75 мВ
Тип 8: [DC 12 V источник питания] 0-75 мВ
Тип 8: [DC 12 V источник питания] 0-20 мВ
Тип 9: [источник питания постоянного тока 24 В] 0-20 мВ
Тип 10: [источник питания постоянного тока 24 В] 2-10 в
Тип 11: [DC 12 V источник питания] 2-10 V
Тип 12: [источник питания постоянного тока 24 В] другой вход
Тип 13: [источник питания постоянного тока 12 В] другой вход
Тип 14: [DC 12 V источник питания] 0-20 мА

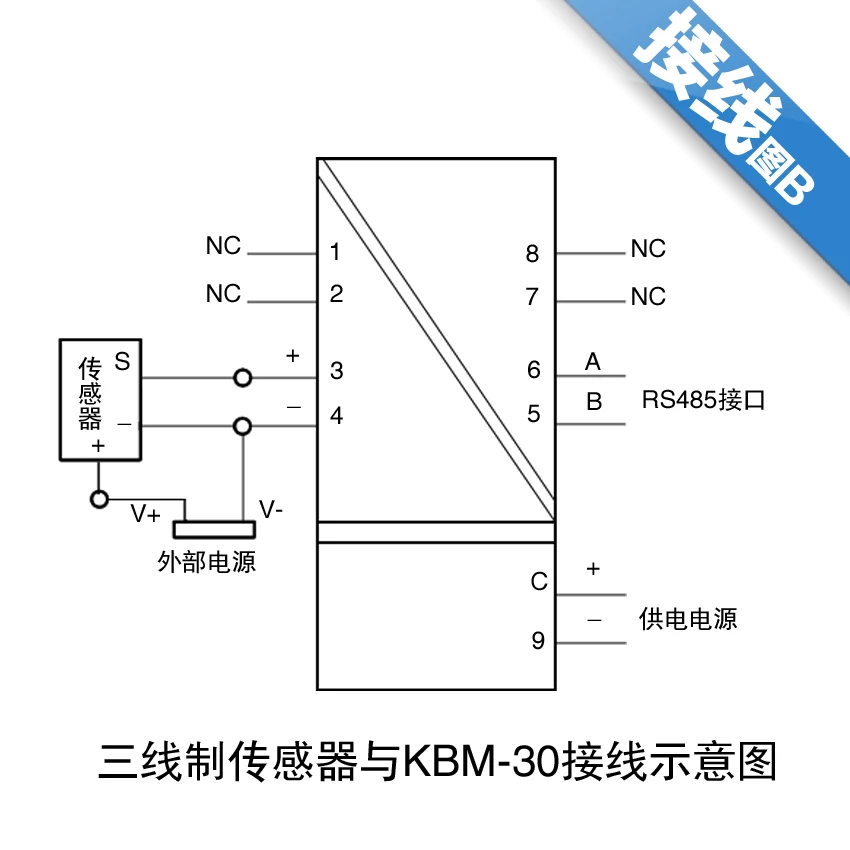

Краткая информация

Это одноканальный изолированный передатчик. 。 все пути в, Односторонний выход связи. Изолированный передатчик питается от самостоятельного источника питания постоянного тока. Блок питания-вход-Изоляция между выходами.
. Изолированная передача, 485 сигнал связи, стандарт Modbus-rtuagrement.
. Один канал, один в, один выход
. Вход-выход-Изоляция между источником питания.
. Индикаторная лампа с рабочим блоком питания.
. Цифровой дисплей трубки изолятор адрес.
. Standard35mmDINSlip-type установка направляющей.

Основные технические характеристики

Мощность питания
. Напряжение питания: 24VDC±10%
. Потребление тока: <60 мА (24 VDCPower supply time)
. Потеря питания: <1,5 Вт, (24VDC время питания)
Транспорта Войти
. Входной сигнал: сигнал постоянного тока (напряжение)
. Входное сопротивление тока: 50Ω (4-20mA, ±10mA, 0 ~ 20mA)
. Входное сопротивление напряжения: 100 K (дальномер напряжения ≤10в)
Транспорта вне
. Выход: RS485Signal consociation COMMUNIC

Комплексные Основные технические параметры
. Стандартная точность: ±0. 2% Ф. С, ±0. 5% Ф. С
. Температурный дрейф: ± 015%/℃
. Время отклика: <0,03 s (10 ~ 90%)
. Стабильное время: ≤0. 5 s
. Влияние изменения источника питания: <±0. 1% (допустимый диапазон напряжения)
. Сопротивление изоляции напряжения: 2500VDC/Minute
. Сопротивление изоляции:> 100 МОм
. Расстояние связи: 1200 м
. Формат связи: 9600,8, n, 1
. Рабочая температура окружающей среды:-10 ~ 50 ℃
. Влажность рабочей среды: ≤85RH %
. Температура хранения окружающей среды:-30 ~ 60 ℃
. Размер формы: wide16.6 × high105× deep65 (мм) Материал корпуса: огнестойкие вкладки + ПК
. Пыленепроницаемый дизайн: Да

Связь описание формата

Модули используют фиксированные форматы данных связи: 9600,8, N, 1.
Модуль поддерживает стандарт rtuagrement, функция использования модуля Code03 (Read-hold register) чтение аналоговых значений, длина слова (2 байта),Адрес регистрации is00 00(Большинство регистраций по конфигурации должны быть адресованы D1, напримерАдрес Kingview is4001) 。
Модульная инструкция разбора
Модуль для чтения аналогового значения, команду рамка отправляется модуль: 03 03 00 00 00 01 85 E8
Первый byte03коммуникационный адрес для модуля, second03Function коды для чтения аналоговых значений, 00 00для адреса регистрации, 00 01 слова для чтения регистраторов (два байта) номер, 85 e8bycrcheck, большой Endian.
Модуль возврата: 03 03 02 00 50 C1 B8
Первый из тем 03коммуникационного адреса для модуля, коды second03Function для чтения аналоговых значений, 02 Количество байт для возврата данных, 00 50для возвращенных данных, аналоговое значение, c1 b8bycrctest.
Которая возвратит data00 50For подписанное целое значение, 00 50 преобразует в десятичное число 80, затем умножает его на фиксированный коэффициент. (см. Таблицу) это фактическое измеренное значение.
