4,3 дюймовый параллельный интерфейс с сенсорным экраном e-ink дисплей с набором разработки

Описание

Это 4,3 дюймовый параллельный интерфейс e-ink дисплей модуль с набором разработки, разрешение 800*600, с емкостной сенсорной панелью, модуль дисплея черного/белого цвета с высоким разрешением AM TFT может использоваться в портативных электронных устройствах, таких как устройство для чтения электронных книг.

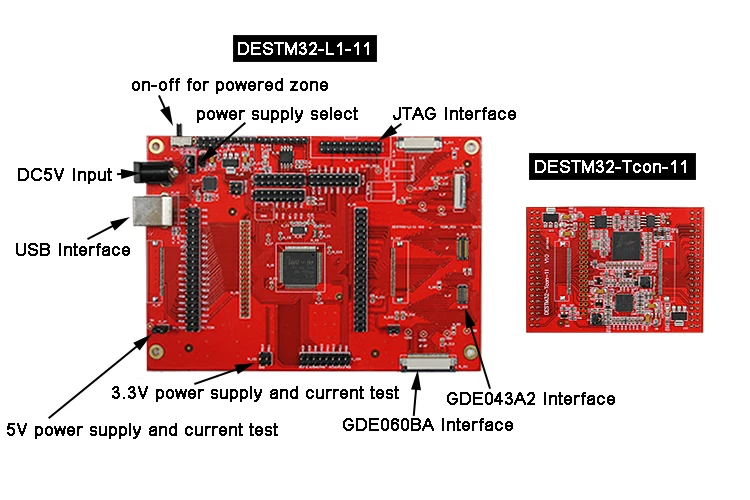

Две части для демонстрационного комплекта: DESTM32-L1-11 основной платы и плата адаптера DESTM32-Tcon-11. Функция частичного обновления может помочь разработать сопутствующее решение 4,3 дюймового e бумажного дисплея. чтобы быть удобным для тестирования с ним, есть usb-порт передачи из параллельного порта EPD в последовательный, разработанный на плате.

4,3 дюймовый параллельный интерфейс с сенсорным экраном e-ink дисплей с набором разработки

· Светоотражающий тип, читаемый при солнечном свете, сенсорная панель.

· Поддерживает частичное обновление.

· Параллельный интерфейс, для подключения к плате контроллера

· Поставляется с помощью справочных материалов и руководства по разработке (платформа STM32)

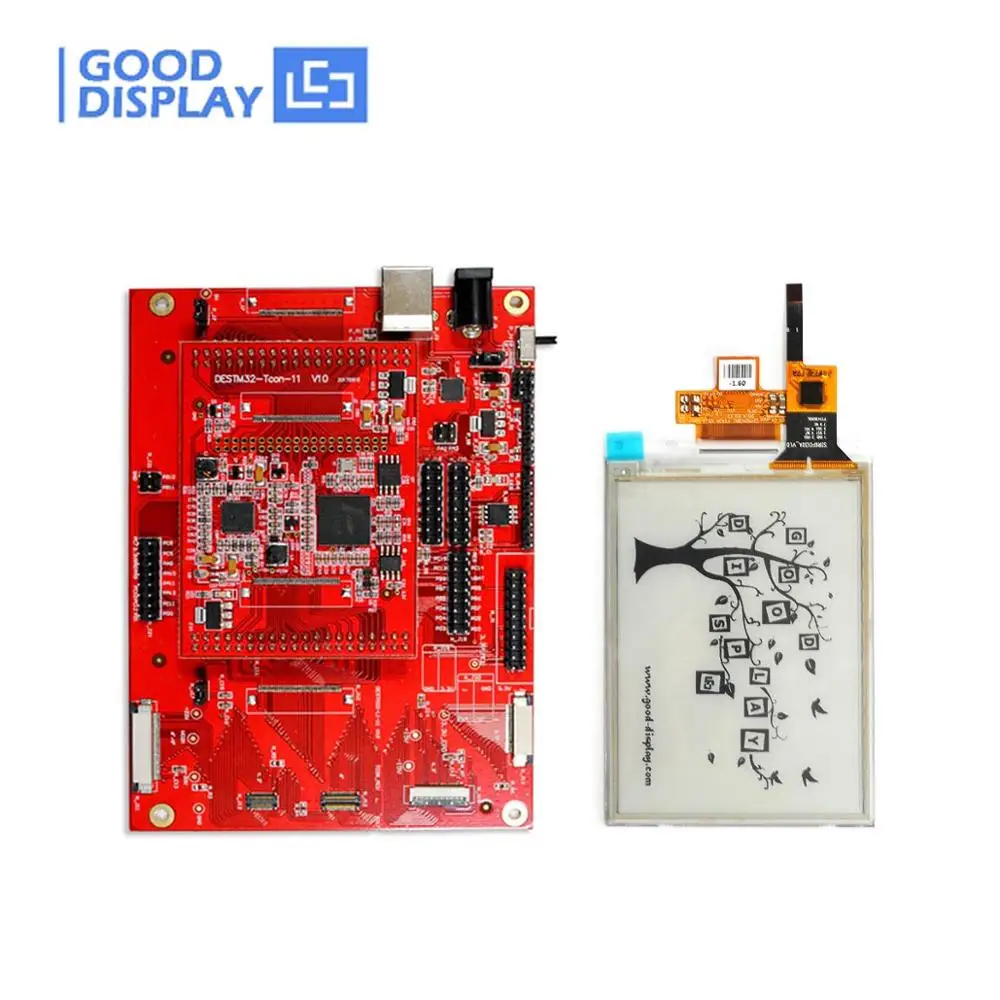

1. 4,3 дюймовый экран для электронной бумаги с сенсорной панелью GDE043A2-T * 1 шт.

2. Совместимый FPC Разъем для e-ink дисплея * 1 шт.

3. Совместимый FPC Разъем для сенсорной панели * 1 шт.

4. Новая Большая основная плата с usb-портом и портом питания (DESTM32-L1-11)

5. Usb-кабель

6. Новая небольшая плата преобразователя для подключения электронной бумаги и основной платы (DESTM32-Tcon-11)

7. Полезные материалы и руководство (отправлено по электронной почте или ссылке для загрузки) * 1 шт.

Номер изделия:	GDE043A2-T
Тип	Точечная матрица
Разрешение	800x600
Размер контура (мм)	126,5x74,6x1,65
Активный Размер (мм)	88x66
Шаг пикселя (мм)	0,11x0,11
Работая Temp.	0℃ ~ 50℃
Температура хранения.	-20℃ ~ 70℃
Питание	2,8-3,6 V
Макс оттенков серого	16
Цвет	Черный, белый
Время обновления (s)	1
Время частичное обновление (s)	1

Основные параметры демонстрационного комплекта

Номер изделия:	DESTM32-T
Туфли на платформе	STM32
Функция	Дисковый дисплей электронной бумаги
Подходит Размеры	4,3 ''/6,0''
Интерфейс	USB
Мощность Вход	DC5V
Особенности	Полностью по факту поставки либо частичный обновления
Серая шкала уровня	Макс 16 Серая шкала
Рабочая температура	-20 ~ 70 ℃
Рекомендуемый инструмент	Keil4
Образцом кода	В наличии
Защищены Функция	USB для последовательного порта
