Описание
ЭтоBH5HNU,Отвага отель пять отель новемтер униформа,Оригинальный авторский нановна-ф.
NanoVNA-F "Портативный векторный сетевой анализатор" основан на проектов с открытым исходным кодом является продуктом на основе проекта с открытым исходным кодом нановны(Https://ttrf.tk/kit/nanovna/
).
Благодаря творческой идее hugen использовать гармоник Si5351, Я строю NanoVNA-F и расширяю частоту измерения до 1 ГГц, у которых S11 все еще есть 40дБ динамический диапазон на 1 ГГц.
Ваша консервная банкаЗадавайте любые вопросы о NanoVNA-FПо адресу:Https://groups.io/g/nanovna-f
Или смотрите видео:Https://youtu.be/LwgF8JfZZaQ
Аппаратные возможности NanoVNA-F включают и не ограничиваются следующими улучшениями:
1.Используйте 4,3 дюймовый ips TFT lcd &Резистивный сенсорный экран, С большим углом обзора и хорошо виден сильный наружный светильник.
2. Переключение на большую емкость5000 мАч/3,7 в литиевая батарея
3. IC заряжается высоким током 2А, и время зарядки короче.
4. Используйте больший и лучший рабочий уровень.
5. Используйте больший и лучший выключатель питания.
6. Поддержка переключения меню на китайском и английском языках;
7. Обновление пользовательской программы с помощью виртуального U диска (16 МБ SPI флэш-памяти внутри).
8. Стандартная Алюминиевая оболочка для защиты головка SMA и уменьшения помех внешней электромагнитной волны для прибора.
9. Микропрограммное обеспечение с открытым исходным кодом GiThub.com/flyoob/NanoVNA-F
Основные характеристики:
● Размер: 14 см * 7,5 см * 2 см (длина, ширина и высота)
● Частота измерения: 50 кГц ~ 1000 МГц
● Выход RF:-13 дБм (максимум-9 дБм)
● Точность частоты: <0,5 ppm
● Порт SWR: <1,1
●Дисплей: 4,3 дюймов ips TFT (800x480)
● Интерфейс USB: режим связи usb type-C: CDC (последовательный)
● Энергопотребление: USB 5 в 5000 мА, встроенный аккумулятор 3,7 мАч/в, срок службы батареи 18 часов, максимальный ток зарядки 2 А
● Выходная мощность: 5 В/1 А, Поддержка Android, мобильного телефона Apple
● Количество калибровочных точек: 101
● Количество точек сканирования: 101
● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
● Время сканирования: около 1,9 с/1 раз (50 кГц ~ 1000 МГц полный диапазон частот)
Может измерять параметры S, соотношение напряжения стоящей волны КСВ, фазовую карту, групповую задержку, диаграмму Смита...
NanoVNA-F аппаратная Схема блока:
Диапазон измерения NanoVNA-F составляет 50 k-1 ГГц. Используйте гармоник чипа часов SI5351МераЧастота до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (коэффициент стоячей волны меньше 1,02). РЧ передний конец разработан с Металлическим экраном, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ в полном диапазоне частот.
Оригинальная литиевая батарея большой емкости (около 5000 мАч/3,7 в после преобразования)

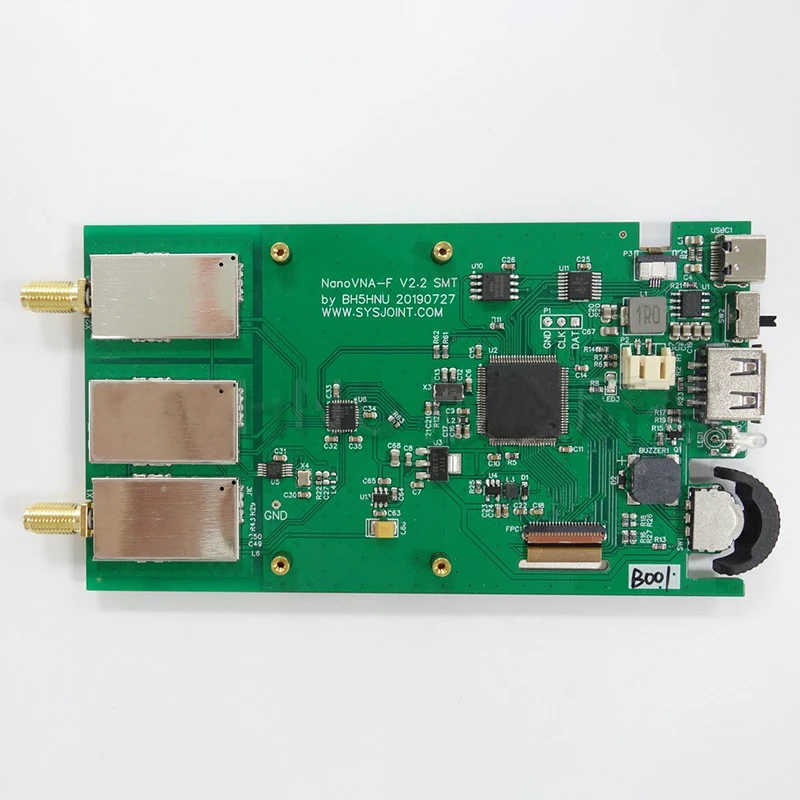

Проектирование металлического щита для РЧ переднего конца, что позволяет S21 иметь динамический диапазон лучше, чем 60 дБ в полном диапазоне частот.
Функция power Bank 5 V/1A, Поддержка Android, iphone мобильного телефона
Измерение длины открытого коаксиального кабеля:
1, NanoVNA-F S11 параметры, КСВ стоящий коэффициент волн измерения:
WOUXUN UV9D-Plus антенна UHF измерение коэффициента стоячей волны, начальная частота: 300 м, частота остановки: 600 м, зеленая кривая на рисунке ниже-это соотношение стоящей волны, самая низкая частота стоячей волны составляет 444,000000 МГц, КСВ = 1,03.

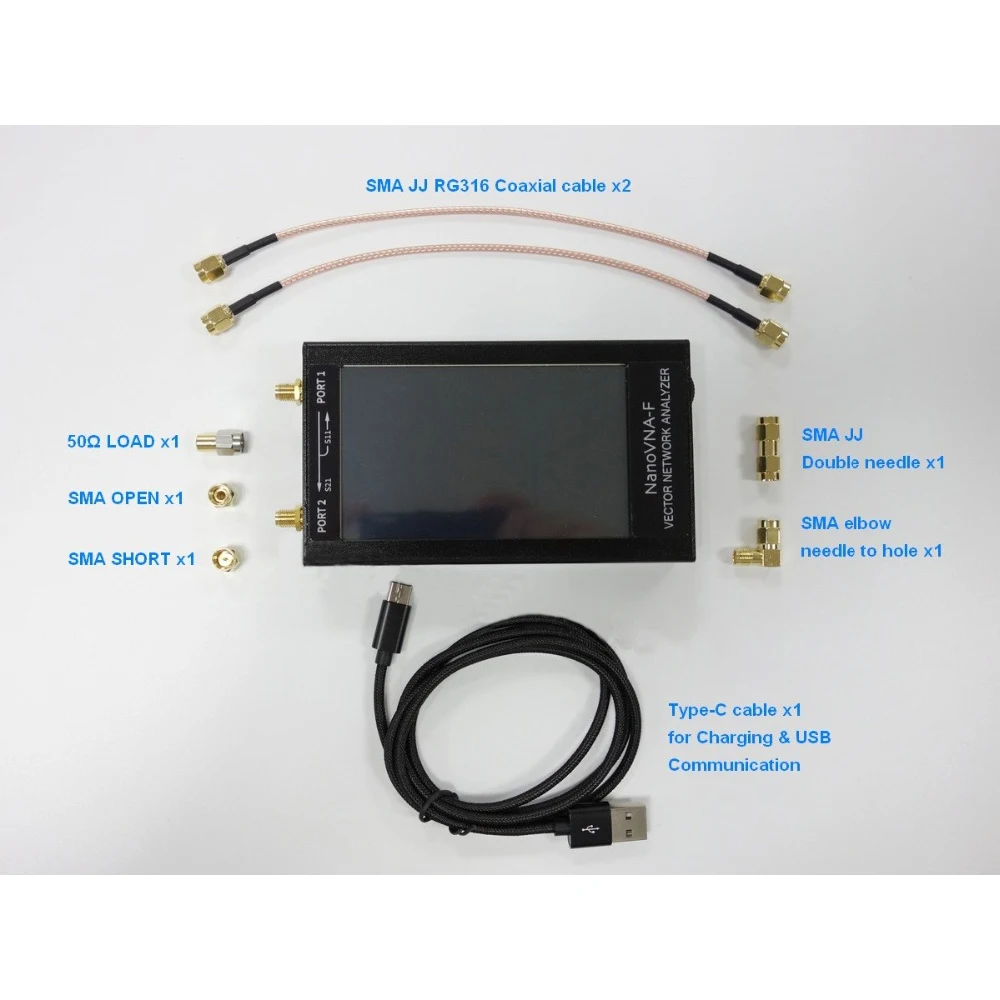

WOUXUN UV9D-Plus интерфейс антенны является SMA стандартный штекер (внутренний винт), который может быть непосредственно подключен к прибору или подключен через прилагаемый SMA локоть для легкого тестирования.

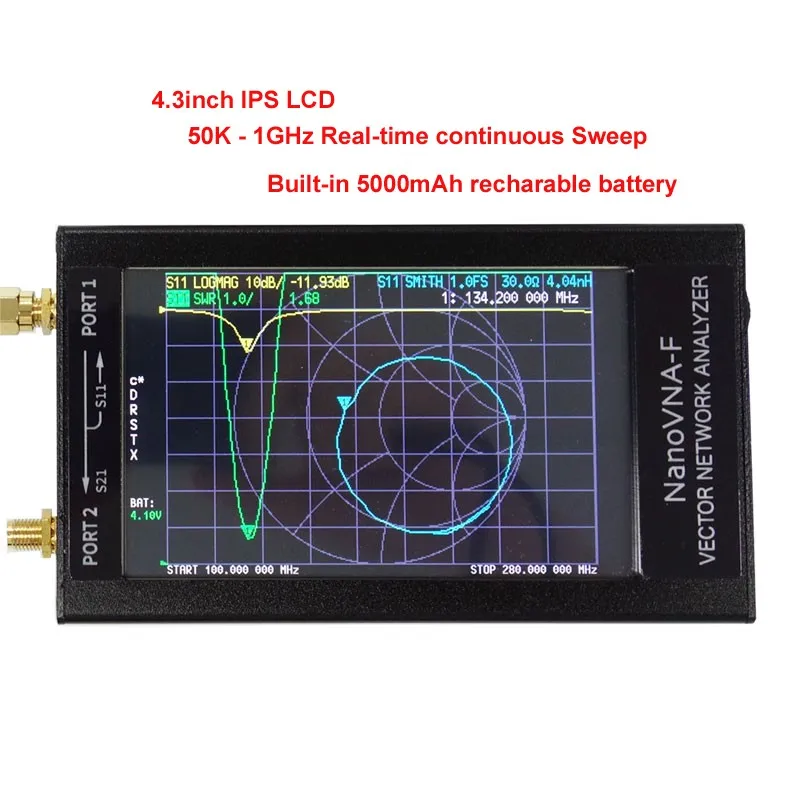

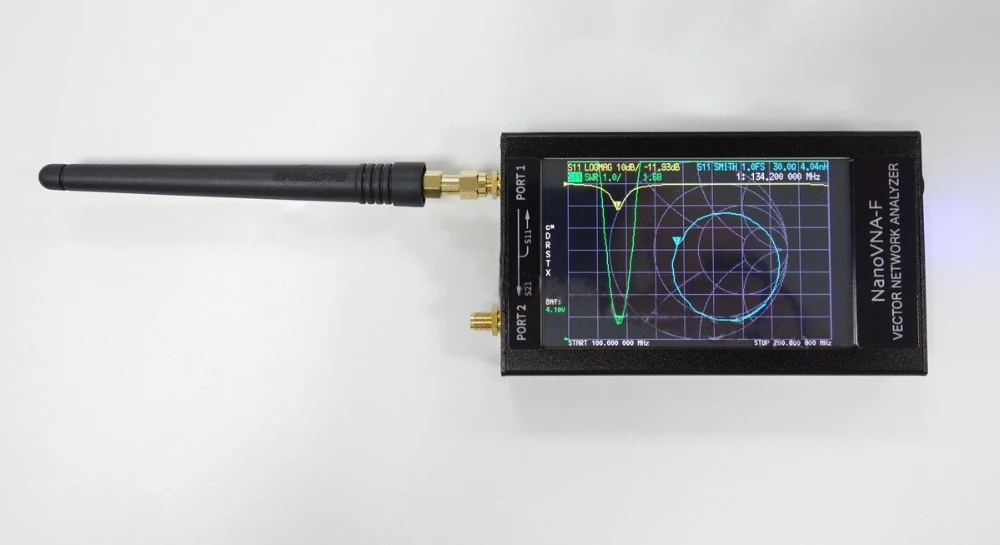

Baofeng UV-5R VHF антенна VSWR измерение, Антенный интерфейс является SMA стандартный женский, может быть подключен к прибору через прилагаемый SMA-JJ адаптер. Самая низкая точка стоящей волны-134,200000 МГц, КСВ = 1,68.

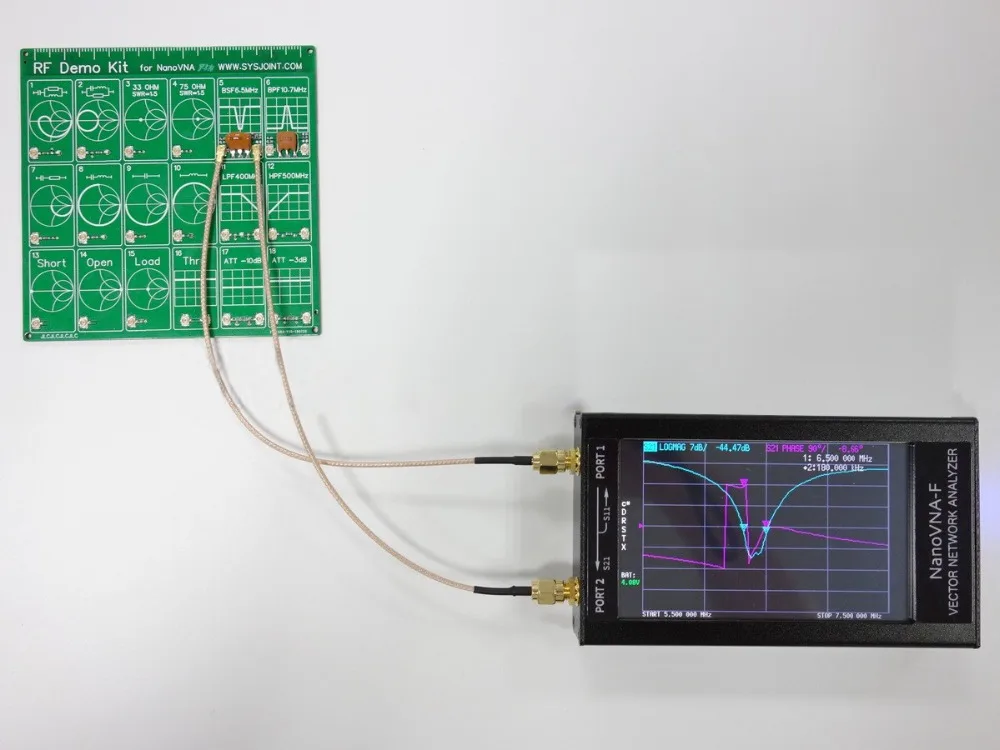

2, S21 измерение потери вставки, низкий пропуск, высокий пропуск, измерение фильтра полосы пропускания
Мерная 6,5 м керамическая выемка с нановной-ф

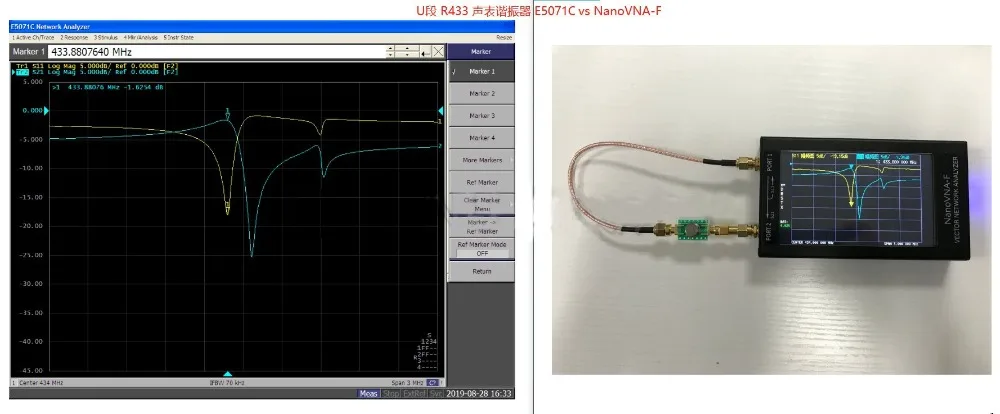

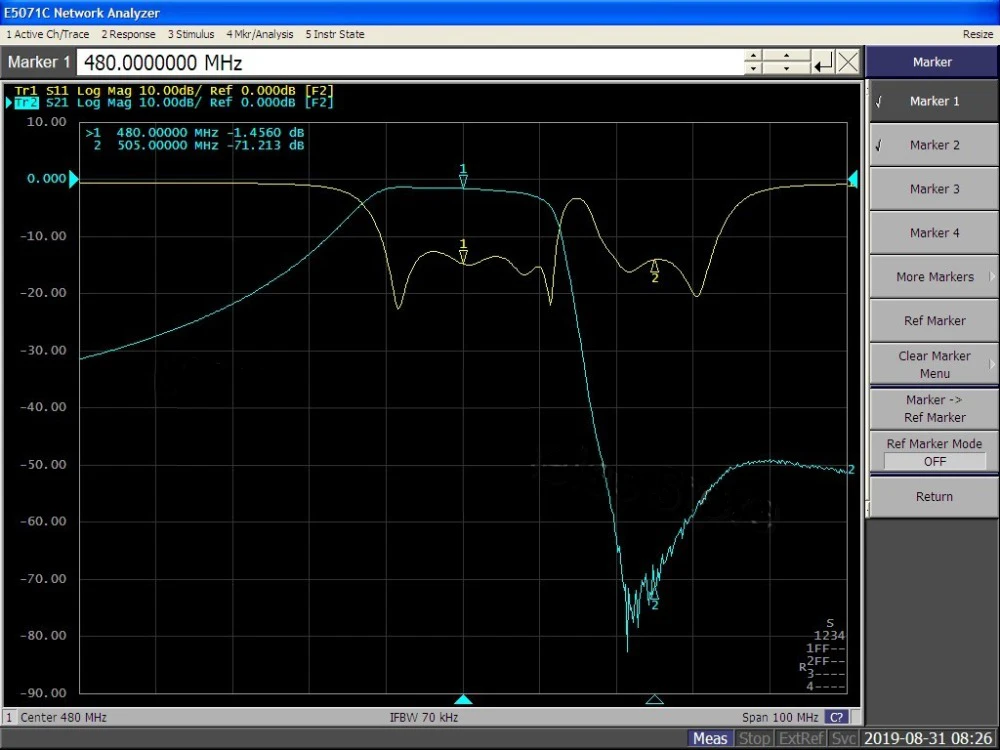

3, Сравнение показателей производительности, Keysight E5071C четырехпортовый vVector сетевой анализатор vs NanoVNA-F
R433 сравнение измерения поверхностно-акустического-волнового резонатора,
Щелкните правой кнопкой мыши, чтобы открыть оригинальную картинку.
Фактическая кривая АЧХ в Поверхностно-акустический-волновой резонатор Технические данные: уплотняющая втулка трубного соединения
Реальный результат измерения NanoVNA-F, синяя кривая S21, и измерение передачи (потеря вставки).
Характеристики
- Максимальная мощность на канал
- Без питания
- Упаковка
- Нет
- Каналы
- 1
- Номер модели
- NanoVNA-F
