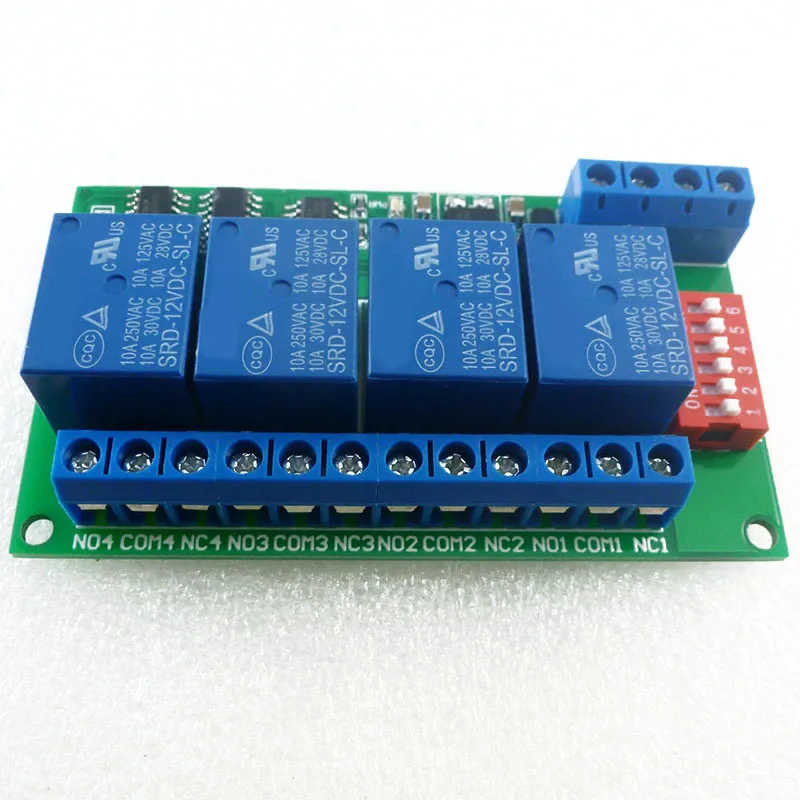

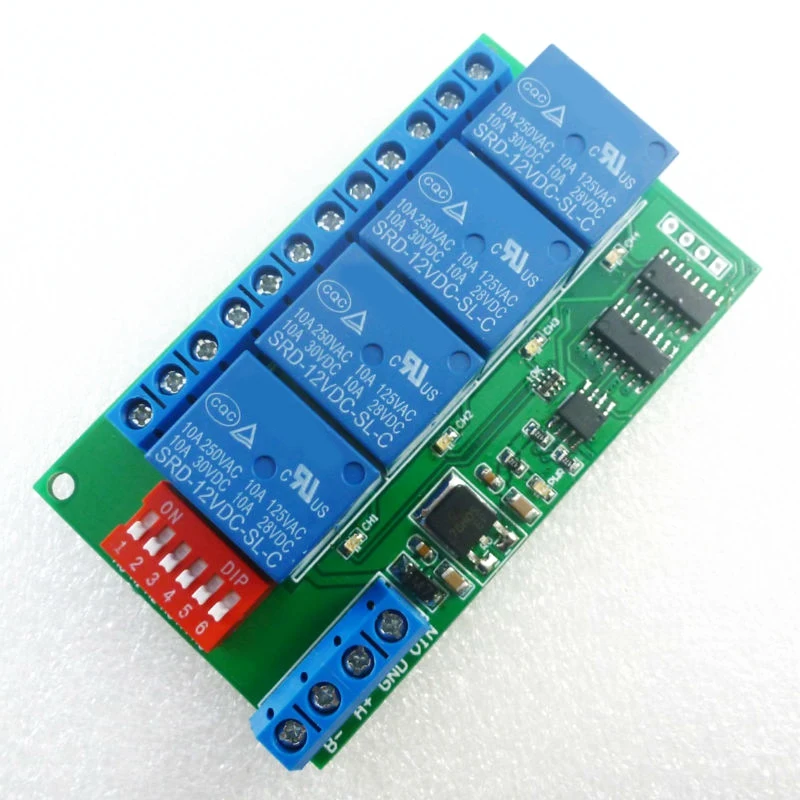

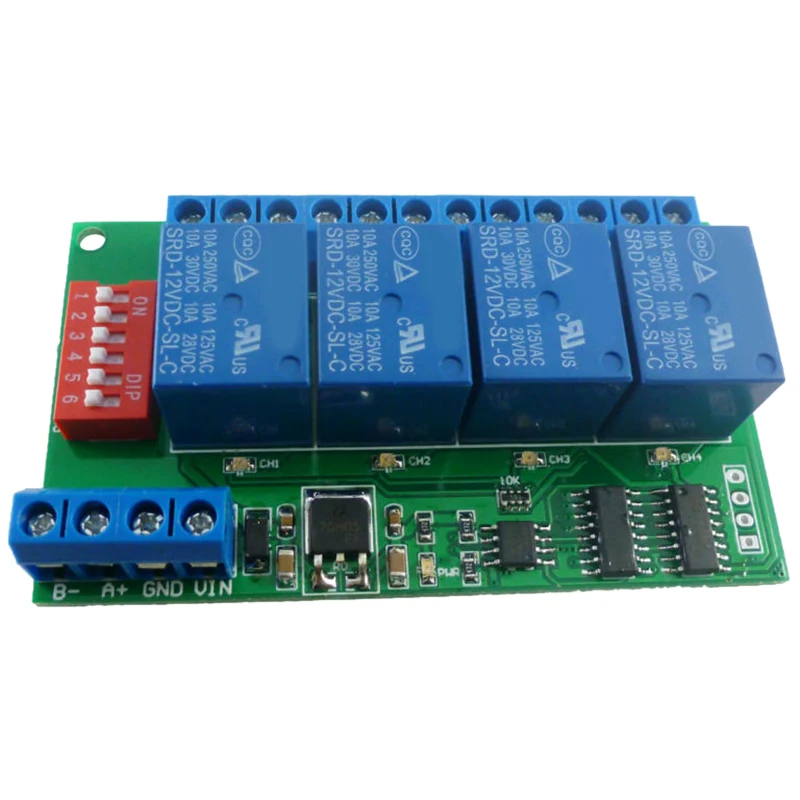

4 канала DC 12 В RS485 релейный модуль Modbus RTU и AT команда дистанционное управление переключатель для PLC PTZ камера Мониторинг безопасности

Схема подключения:
1 DC 12 V схема управления, схема подключения ниже. "Нагрузка" может быть камера, светодиодный свет, вентиляторы, двигатели и другое оборудование постоянного тока 12 В
2 DC 1-100 V или AC 85-265 V схема управления, схема подключения ниже (Примечание: Если не DC 12 V нагрузки, нужен другой DC 12 V источник питания). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели, флуоресцентные огни, солнечные водонагреватели и другое оборудование постоянного тока переменного тока
3 DC 1-100 V или AC 85-265 V схема управления, схема подключения ниже (Примечание: Если не DC 12 V нагрузки, нужен другой DC 12 V источник питания). "Нагрузка" может быть станком, ЧПУ, 3d-принтером, светодиодный светильник, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
Применение: автоматизированный промышленный ПЛК; умный дом, домашняя Автоматизация, умный дом; идентификационная система;
1: источник питания 12 В постоянного тока (диапазон напряжения 9-13 в)
2: ток в режиме ожидания (все реле закрыты) 11-13ма, 1 реле открытым 44ма, 2 реле открытым 77ма, 3 реле открытым 110ма, 4 реле открытым 140мА
3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" "Блокировка" "задержка" 6 команд
4: два режима управления инструкциями: команда AT и команда MODBUS
5: под командой AT максимальная задержка составляет 9999 секунд под командой MODBUS, максимальная задержка составляет 255 секунд
6: команды AT могут быть сделаны последовательным гипертерминалом (последовательный помощник), входом; команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательный помощник) или "Modbus Poll";
7: в командном режиме MODBUS он может поддерживать до 32 устройств параллельно
8: Размер: 80*47*19,5 мм
9: вес: 57 г
10: Максимальная нагрузка: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC
В новой версии добавляется команда Read Status (команда 03)
Двигатель FW и BW
Типичные области применения:
1 в командном режиме (A5 = OFF), в этом режиме можно через последовательный гипертерминал (последовательный помощник) войти в простое реле управления командой AT. Время командного режима до 9999 секунд
2 MODBUS командный режим (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), modbus Poll программное обеспечение управления (программное обеспечение автоматически добавить CRC), PLC или MCU процесс управления
Цвет: синий
Материал печатная плата монтажа
Посылка в комплект входит:
1 * релейный модуль
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
