4 канала DMX512 светодиодный RGBW Декодер контроллер, DC12-24V RGB dmx512 драйвер сигнала 4 канала* 4A для Светодиодные ленты света

DMX декодер принимает расширенный чип управления компьютером, чтобы получить DMX-512 Стандартный цифровой сигнал управления, широко используемый в мире, и конвертировать его в PWM контроллер сигнала для привода светодиодный; он может быть подключен к DMX цифровой консоли, и может увеличить декодер для непрерывного расширения выходной канал. Достичь большего затемнения или различных изменений программы. Когда декодер не подключен к консоли DMX, устройство может использоваться в качестве синхронного контроллера для синхронизации нескольких декодеров и светодиодов. Кроме того, светодиодный цифровой трубка используется для отображения кода адреса, а также увеличен или уменьшен адрес настройки типа кнопки, и работа является гибкой и удобной, и дисплей легко увидеть и так далее.

Поставка Напряжение:DC 12 V ~ 24 V

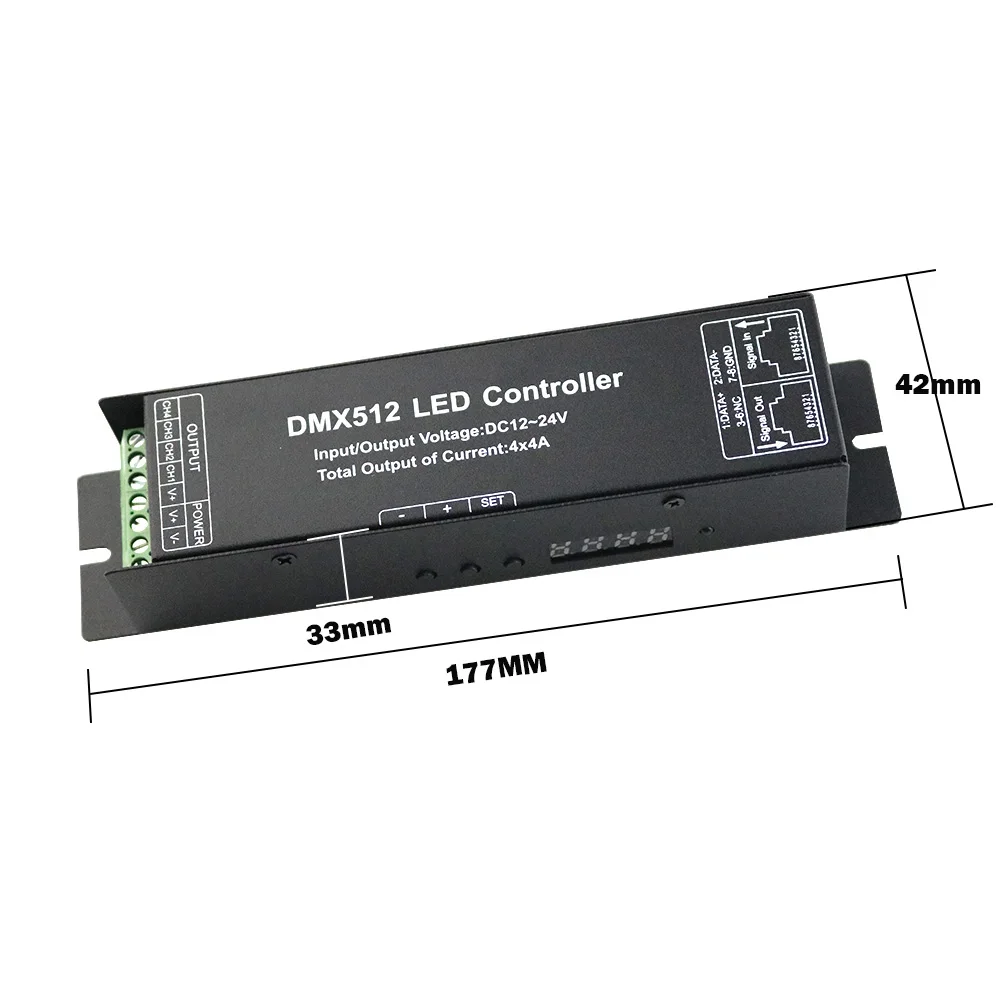

Внешний размер: l177×w42×h33mm

Вес нетто: 201 г Вес брутто: 220 г

Выход: 4 режима подключения цепи: общий анод,

Потребление статической энергии: <1 Вт выходной ток: <4A (каждая цепь)

Выходная мощность: 5 В: <80 Вт, 12 В: <192 Вт, 24 В: <384 Вт

Во-первых, инструкции по цифровому дисплею:

Он принимает четырех-цифровой, цифровой дисплей трубки, кнопка увеличивается или уменьшается в тот адрес, который указан, и каждый декодер занимает 3 адреса. Первая цифровая трубка-это функциональный индикатор, который отображает только a, H или S; последние три цифры-цифровые цифры.

1)В тех случаях, когда во-первых цифровая трубка отображается в виде, это DMX512 состоянии, указывая, что декодер попадает в DMX512 дистанционное управление наивысшей мощности. В это время основная консоль может быть подключена к выходу через сетевой кабель. К примеру, цифровая трубка отображается на экране в виде A001, указывая, что декодера начальный адрес код-001 аккумулятор большой емкости, и сразу же после двух каналов соответствуют 002 и 003 соответственно. Если веревка подключена к другому декодеру, начальный адрес нижнего декодера 004, а два других канала 005 и 006 соответственно. И так далее, вы можете непрерывно подключать несколько декодеров и выполнять несколько точек индивидуальных манипуляций. Если исходный код подключенного декодера тот же, то функция синхронного управления может быть осуществлена.

2)Когда Первая цифра дисплея H, это состояние встроенного режима, указывающее, что декодер входит в режим работы встроенной программы. Его Встроенная Таблица режимов выглядит следующим образом:

Дисплей символ

Режим

Дисплей символ

Режим

H-00

Выключить выход

H-05

Статический фиолетовый

H-01

Статический красный

H-06

Статический зеленый

H-02

Статический зеленый

H-07

Статический белый

H-03

Статический синий

H-08

Красочный прыжок (скорость регулируется)

H-04

Статический желтый

H-09

Красочный градиент (регулируемая скорость)

3)Когда Первая цифровая трубка отображается как S, она устанавливается на встроенную скорость. Это состояние используется только в режимах H-08 и H-09. Нажмите кнопку SET, чтобы войти в регулировку скорости, и используйте кнопки-и + для достижения в общей сложности 11 скоростей. Другие режимы являются неверными.

Три кнопки называются: SET,-и +, и функции следующие:

Набор: кнопка переключения функций, длительное нажатие (около 2 секунд) эта кнопка может переключаться между A и H состояниями. Нажмите, чтобы переключиться между H и S состояниями.

+: Увеличьте ключ. Каждый раз, когда вы нажимаете, три цифры номера кода трубки увеличиваются одной. Когда код адреса установлен, долгое нажатие может достичь быстрого увеличения. Примечание: максимальный код адреса 512, плюс 1, чтобы вернуть значение 001;

-: Кнопка возврата. Каждый раз, когда вы нажимаете на него, три цифры кода трубки объявляются одним. Когда вы устанавливаете код адреса, вы можете быстро деформировать.

Обратите внимание:Когда кнопка не работает для 5s, декодер входит в самоблокирующееся рабочее состояние. В это время яркость цифровой трубки становится темной, и три кнопки слегка нажимаются. Если вам нужно развернуть функцию кнопки, нажмите и удерживайте (2 s или около того) любую кнопку, чтобы разблокировать.
