4 м DC5V WS2812B led pixel srip, белый PCB не водонепроницаемый, 60 шт. WS2812B/m с 60 пикселей(схема обратной защиты, высокая яркость

Описание

4 м DC5V WS2812B led pixel srip, не водонепроницаемый, 60 шт. WS2812B/m с 60 пикселями (схема обратной защиты, высокая яркость VS WS2812)

Входное напряжение: ............. DC5v;

Мощность: ....................... 14,4 Ватт/метр, 57,6 Ватт/рулон;

Светодиодный источник: ............. WS2812B светодиодный (5050 SMD RGB светодиодный со встроенной улучшенной версией ws2811 ic)

Кол-во в из светодиодный:. ............... 60 Светодиодный s/метр, 240 светодиодный s/рулон, каждый светодиодный отдельно управляемый светодиодный

IC Тип:. ................... Улучшенная версия ws2811 IC (встроенный в 5050 smd rgb led)

Q'ty IC:. ................. 60 IC/метр (1 ic дисков 1 светодиодный чип);

Пиксели: ......... 60/метр;

Шаг:. ....................... 16,6 мм (1000/64);

Серая шкала:. ............... 256;

Биты/Цвет:. ................. 8-бит/цвет;

FPC размер:. ................... Ширина: 10 мм, высота: 2,5 мм;

FPC Цвет: ......... Белый

Степень защиты ...... NON-WATERPROOF, IP33

Цвета:. ....................... Полноцветный RGB, цвет мечты меняется;

Можно резать: ......................... каждый светодиодный

Посылка:. ................. 4 м/катушка в антистатическую сумку, с 3 м липкой лентой на спине

WS2812 VS WS2812B

Общее описание

WS2812 family-это интеллектуальный светодиодный светильник, который интегрирован в посылка из 5050 компонентов. Он внутренний включает интеллектуальную цифровую фиксацию данных порта и реформирующую схему усиления сигнала. Эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует единый режим связи NZR. После сброса питания пикселя, порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые реформируются с помощью внутренней цепи усиления, передаются на следующий Каскадный пиксель через порт DO. После передачи для каждого пикселя, сигнал для уменьшения 24 бит. Pixel принимает автоматическую технологию передачи resha-ping, делая номер каскада пикселя не ограничен передачей сигнала, только зависит от скорости передачи сигнала.

Светодиодный индикатор с низким напряжением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, низкой мощностью, долгим сроком службы и другими преимуществами. Встроенный светодиодный чип управления становится более простым, небольшой объем, удобная установка.

Обновление продукта

WS2812B это разработка и новое поколение продукта на основе ws2812.он не только удочерил все хорошие качества WS2812, но и улучшил IC от механического расположения снаружи к конструкции внутри, еще больше повышает стабильность и эффективность.

Безопасность сравнение производительности.

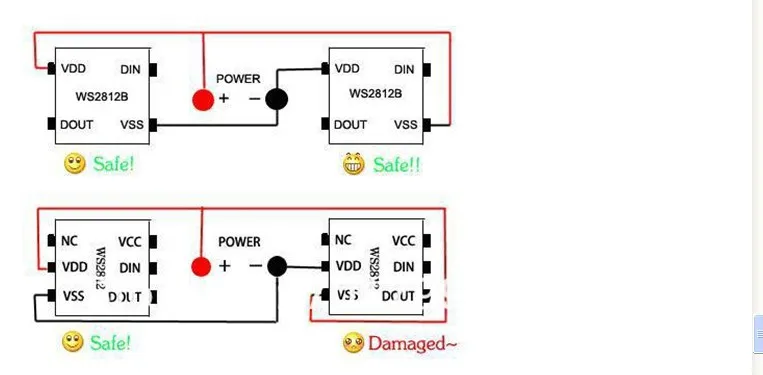

По сравнению с ws2812 ws2812b, мы добавляем цепь обратной защиты. Это обеспечит вам обратное подключение источника питания без каких-либо повреждений для продукта, для повышения стабильности продукта, что в действительности

WS2812 VS WS2812B

Общее описание

WS2812 family-это умный светодиодный светильник с управлениемСхемаИ rgb-чип интегрированы в посылка из 5050 компонентов. Он внутренний включает интеллектуальную цифровую фиксацию данных порта и реформирующую схему усиления сигнала.Эффективный светильник с точками пикселей.

Протокол передачи данных использует единый режим связи NZR. После сброса питания пикселя, порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые реформируются с помощью внутренней цепи усиления, передаются на следующий Каскадный пиксель через порт DO. После передачи для каждого пикселя,Сигнал для уменьшения 24 бит. Pixel принимает автоматическую технологию передачи resha-ping, делая номер каскада пикселя не ограничен передачей сигнала, только зависит от скорости передачи сигнала.

Светодиодный индикатор с низким напряжением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, низкой мощностью, долгим сроком службы и другими преимуществами. Встроенный светодиодный чип управления становится более простым, небольшой объем, удобная установка.

Обновление продукта

WS2812B это разработка и новое поколение продукта на основе ws2812.он не только удочерил все хорошие качества WS2812, но и улучшил IC от механического расположения снаружи к конструкции внутри, еще больше повышает стабильность и эффективность.

Безопасность сравнение производительности

По сравнению с ws2812 ws2812b, мы добавляем цепь обратной защиты. Это обеспечит вам обратное подключение источника питания без каких-либо повреждений для продукта, для повышения стабильности продукта, что в действительности

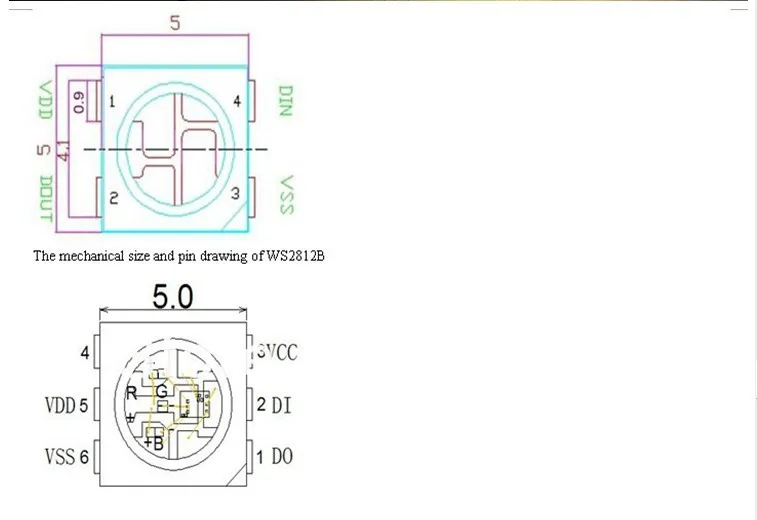

Механический размер и штырьковый чертеж WS2812

Через сравнение чертежей, легко найти, что, WS2812B WS2812 соответствует размеру, но количество пусковой площадки первого уменьшено до 4 Pin, с уменьшением расстояния между прилегающими ножками значительно увеличивается, уменьшает применение цепи из-за некоторых причин проблем, таких как короткое замыкание. Контактный источник питания чипа (VDD) и VSS расположены по диагонали, когда в области размещения печатной платы медной фольги, мощность и Земля могут быть очень широкими, мощность мощнее, чем выше стабильность.

Яркость выше

Преимущество экструзии заключается в том, что rgb-чип на WS2812B имеет более высокую яркость и однородность цвета, чем WS2812.

Внутренняя структура Улучшенный

WS2812B имеет лучшую структуру, чем WS2812, после того, как мы изменили структуру, схема управления и RGB светильник были разделены, он имеет лучшую теплоотдачу. Два модуля работают независимо, один не относится к другому, расстояние линии короче и делает работу более стабильной, чем раньше.
