4 оси автономная Замена Mach3 USB ЧПУ контроллер ЧПУ Маршрутизатор Гравировальный сверлильный фрезерный станок маховик MPG

4 оси автономная Замена Mach3 USB ЧПУ контрольный Лер ЧПУ Маршрутизатор Гравировальный сверлильный фрезерный станок система управления карты MPG ручной импульсный генератор Подвеска Маховик с аварийной остановкой

Если вам нужна 8 Входная и 12 Выходная Расширительная плата, пожалуйста, свяжитесь с нами для дополнительной платы.

Для руководства, пожалуйста, посетите

Http://pan.baidu.com/s/1eSFTwki

Посылка включает в себя:

1x4 оси motion контроллер

1 х 8 ГБ USB флэш-накопитель

1 х USB удлинитель

2 x контроллер застежка-молния

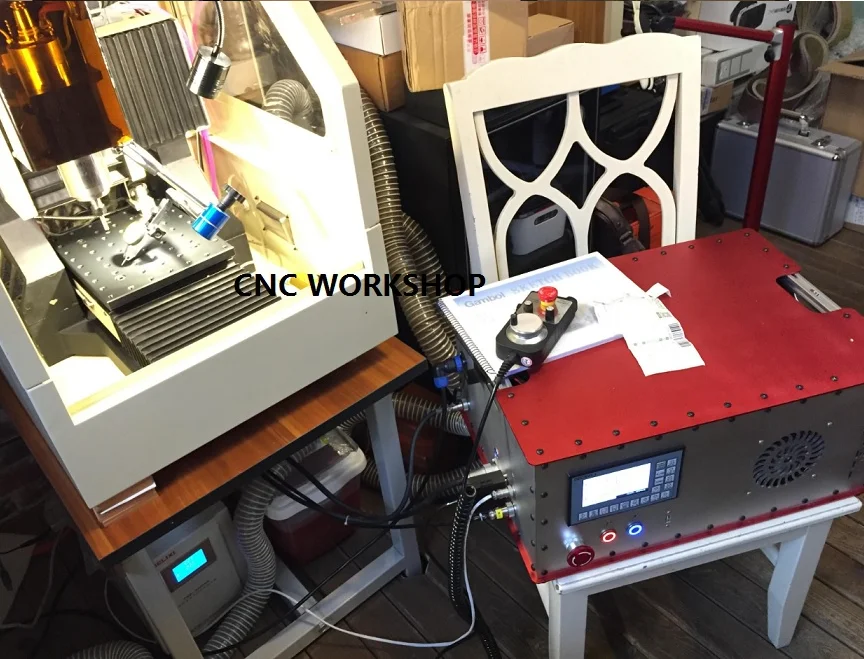

1x ручной импульсный генератор с аварийной остановкой

Описание контроллера:

DDCSV1-это 4-осевой контроллер движения, который разработан через 4 года исследований и разработок; Каждый цикл управления позициями 4 MS, высокая точность управления. Самый высокий одиночный выходной Пульс 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.

DDCSV1 система числового управления использует ARM + FPGA дизайн рамки, ARM для завершения интерфейса человека-машины и анализа кода, FPGA завершить базовый алгоритм и управление пульсовой генерации части. Разумная конструкция, надежное управление, удобное управление.

DDCSV1 макет панели является разумным, 17 ключ для завершения общей автономной работы, поддержка общего назначения FANUC G код совместим.

В этом руководстве Представлен метод работы DDCSV1, станка и процедуры работы станка. Благодаря большому количеству иллюстраций и примерами использования DDCSV1 можно научится использовать более быструю систему ЧПУ.

Контроллер производительность высокой интенсивности параметры:

Обычный цифровой входной интерфейс 16-схемотехнической муфты изоляции

Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

Выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (можно модифицировать как выход ШИМ);

Поддержка 4 оси шаговый двигатель управления, что является самым высоким показателем управления импульсный выход одноосная система 500 кГц;

Основной контрольный чип ARM9;

Чип FPGA core algorithm;

4,3 дюймовый TFT экран, соотношение разрешения: 480*272;

Работают 17 клавиш;

Основное оборудование управления является 18 V-32 V постоянного тока входной мощности, в настоящее время требуется не будет ниже, чем 0.5A;

Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

Быть оснащен MPG (маховик) портом и поддержкой цифрового дисплея MPG, а также поддерживает общий MPG (маховик) на рынке.

Поддержка ключа панели с одной осью ручной работы, ручной шаг и конт операции;

Поддержка работы быстро указать рабочее положение;

Поддержка нескольких систем координат (с функцией автоматического сохранения в чехол power cut);

Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания

Внешний вид, структура и размер:

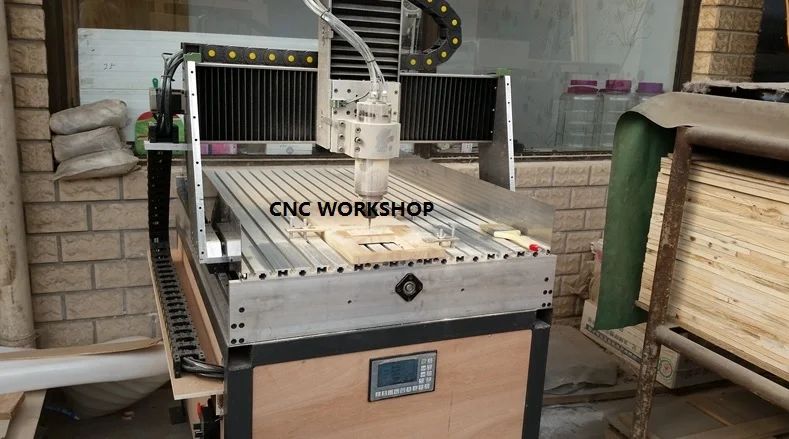

DDCSV1.1 принимает встроенную структуру оболочки, которая может пробить квадратное отверстие на шкафу оборудования и затем встроить это оборудование в отверстие сквайра.

Используйте два запирающих механизма изнутри, чтобы закрепить это оборудование на шкафу оборудования, с простой установкой.

Размер панели продукта составляет 163 мм * 102 мм * 5 мм;

Размер основного корпуса 156 мм * 93 мм * 45 мм;

Размер квадратного отверстия, установленного на шкафу оборудования, 156 мм * 93 мм
