[4 оси] MACH3 CNC USB бесприводный гравировальный станок управления/интерфейс карты маховик/инструмент настройки/измерение скорости

Этот пункт isMach3USBИнтерфейс4Ось Интерфейсная карта 。 подключение к компьютеру требуется только одинUSBКабель 。

Модель продукта/Модель: LF77-AKZ250-USB2 (4 оси)

Данная карта функция:

USBNo необходимости устанавливать драйверы, AllWindowsVersion plug and play 。 Собственный Встроенный изолированный источник питания, внешний источник питания не требуется, упрощает требования к электропитанию электрического блока управления, удобная проводка, внешний источник питания также может быть использован, гибкий выбор. Adopt10MhzHigh скорость оптического coupling10One, универсальный оптический coupling24One, общая оптический coupling34One, изолировать все входы/Выход, высокая стоимость дизайн обеспечивает полную производительность анти-помех и идеальная защита безопасности 。 Полная поддержка usbhot Plug, мониторинг в любое время usbсостояние подключения, Mach3Work, USBPull out кабель и подключите его снова, также может быть подключен нормально. Have16 Вход индикатор, четкого отображения сигнала Вход статус 。 Have1Status индикатор может promptUSBConnection, Mach3Connection в эксплуатации, все виды государства понятны, который обеспечивает широкий угол обзора 。 Have200KHzOutput, подключите серво/шаговый 。 Support4Axis связь, в том числе точка Movement4Axis связь 。 Поддержка автоматический нож, электронный маховик, лимит программного обеспечения, программное обеспечение, функция обратного звонка 。 48 MSpeed, входной сигнал обрабатывается самостоятельно движения Управление карты. Не needPCIntervention, убедитесь, что у вас есть в режиме реального времени и надежность 。 Имеет функцию измерения скорости, фактическую скорость вращения шпинделя isMach3Real-time отображать в интерфейсе, и инновации обеспечивают отображение диаграммы скорости в реальном времени, скорость вращения шпинделя меняется четко и ярко. Монтажная плата проводки, вы выбираете только качественные устройства, хорошо сделано 。 Обеспечить полный спектр Установка руководство, ясную документацию, иллюстрированные книги, описание детали 。 SupportMach3 подходит для всех версий, в том числе в настоящее время последние versionMach3 R3.043 。 Поддержка allWindowsVersion, в том числе в настоящее время последние versionWindows7 。

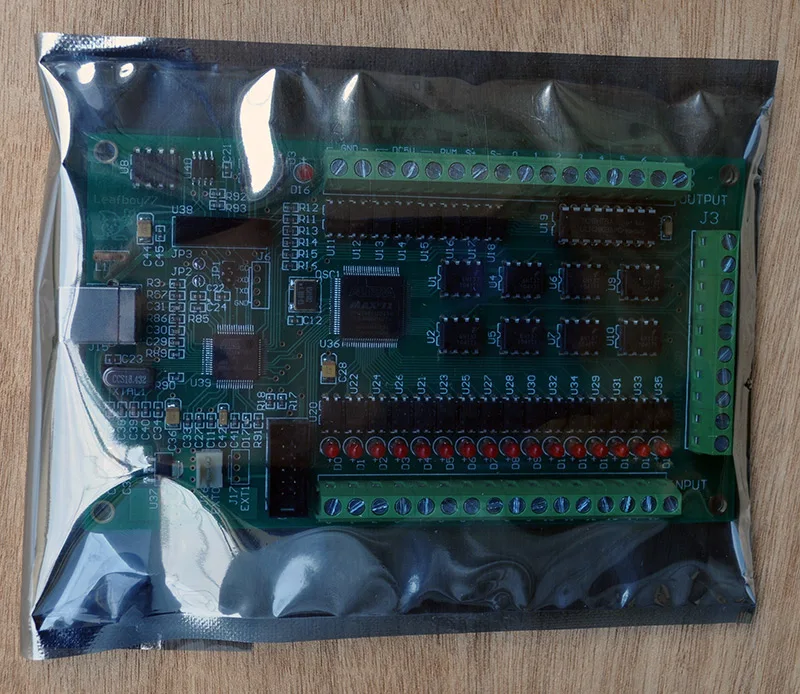

[Спереди-[фото]-[4 вала/внешний увеличение ручка Вход/16 Вход/8 Выход/контроль скорости вращения шпинделя Выход/Скорость вращения шпинделя Вход версия

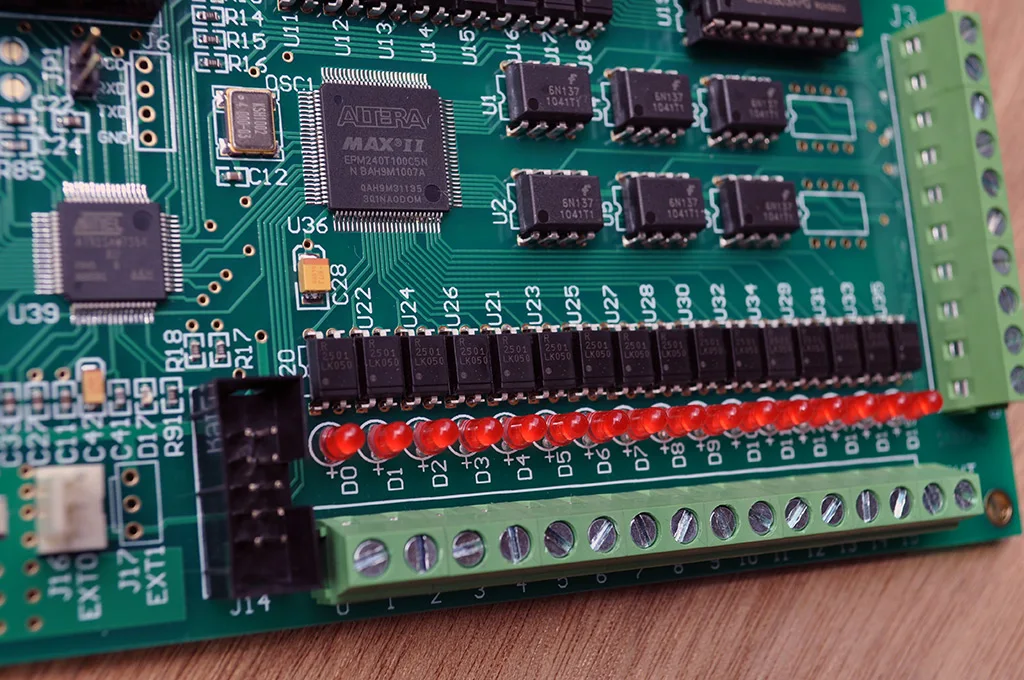

[Обратно-[фото]-[4 вала/внешний увеличение ручка Вход/16 Вход/8 Выход/контроль скорости вращения шпинделя Выход/Скорость вращения шпинделя Вход версия

Этот motion контрольная карта имеет следующие характеристики:

Данная карта принимает конструкция plug and play,Не требует установкиUSBДрайвер ,Поддержка Windows 2000/xp/vista/win7Такие как system 。

USB2,0 Связь Интерфейс, в режиме реального времени 。Конструкция Plug and Play,Не требует установки requiredUSBDriver (с тобойPlug and play, так же, как и диск)

16 Вход/8 Выход/4 вала/шпинделя Скорость регулирования/Скорость измеренияСигнал всех оптических соединительных электрической изоляции 。 высокобезопасные крепежные гайки и надежная конструкция 。

4 выходной вал,Частота200 кГц,Adopt10MHzHigh-speed оптической связи для электрической изоляции 。

16 оптической изоляцией сцепного устройства ввода, всеми возможными способамиСветодиодныйИндикатор светильник

Могут быть настроены пользователем для укажите необходимые данные функции,Start/Stop/Нажмите на кнопку и т. Д. Mach3Button по компьютерным интерфейсом,Может быть настроен на блоке управления панель кнопки 。

Например, электронные handwheelKnife резак, кнопкаПереключатель

48 MSpeed,В режиме реального времени входного сигнала, не needPCIntervention, обработка завершена самостоятельно движения Управление карты., есть реальная надежность и в режиме реального времени 。

8 оптической изоляцией сцепного устройства выходного сигнала 。 могут быть настроены пользователем для укажите необходимые данные функции, например, водителя, позволяя сигнала, шпиндель, открытие/закрытый, Хладагент управления, и т. д. 。

ULN2803Drive24V/500mA (высокое качество обуви гнездо, удобно для пользователей, чтобы заменить-сторонние микросхемы)

Контрольная карта принимаетUSBБлок питания, доска с изолированного источника питания DC-DC, нет необходимости для вас, чтобы подключить дополнительные Мощность, удобный в использовании! 。

[Вход интерфейс, зеленый место ниже [фото]-[(Borrow3Shaft карты фото)

[Выход/регулировка скорости вращения шпинделя/интерфейс измерения скорости шпинделя (зеленое сиденье на фото)]

uШпиндель высокой точности скорости regulationPWMSignal выход, Поддержка скорости инвертор regulation0-5VOr0-10V 。

uСкорость вращения шпинделя измерения входного сигнала (Замкнутый контур нить не поддерживается), Скорость Measurement6Universal поворот/минут 。 Скорость inMach3Real-time дисплей в, а также оснащен шпинделя Скорость динамический сигнала 。

[Mach3 дисплей скорости вращения шпинделя в (как показано на рис красный круг), динамическая скорость отображения сигнала]

USpecial хранениеВнешний увеличение ручкаВход 。Простой в использовании ручка для регулировки скорости подачи (F), скорость вращения шпинделя (S), скорость (пробежку) 。

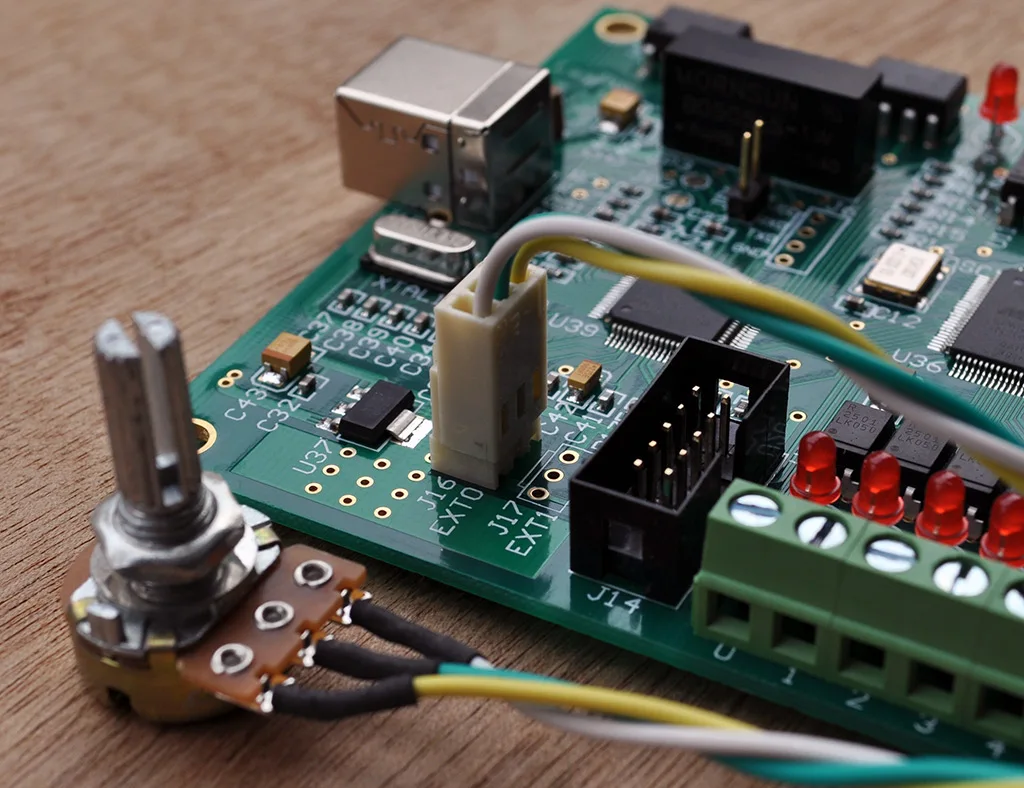

[Увеличение ручка фото]

[К разъему и анти-помех магнитное кольцо]

[Фото антистатической упаковки]

4 вала/внешний увеличение ручка Вход/16 Вход/8 Выход/шпинделя регулирование скорости/шпинделя, устройство для измерения скорости версия

[Фото упаковочной коробки]

4 вала/внешний увеличение ручка Вход/16 Вход/8 Выход/шпинделя регулирование скорости/шпинделя, устройство для измерения скорости версия

10 MhzHigh скорость оптического coupling10One, универсальный оптический coupling24One

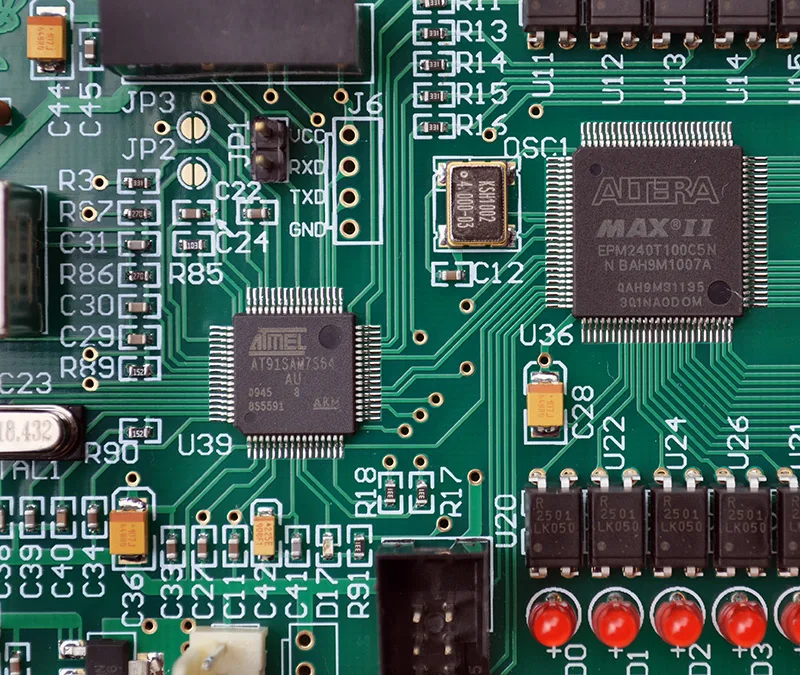

ARM7

CPLD

Изолированный Мощность ModuleDCDC

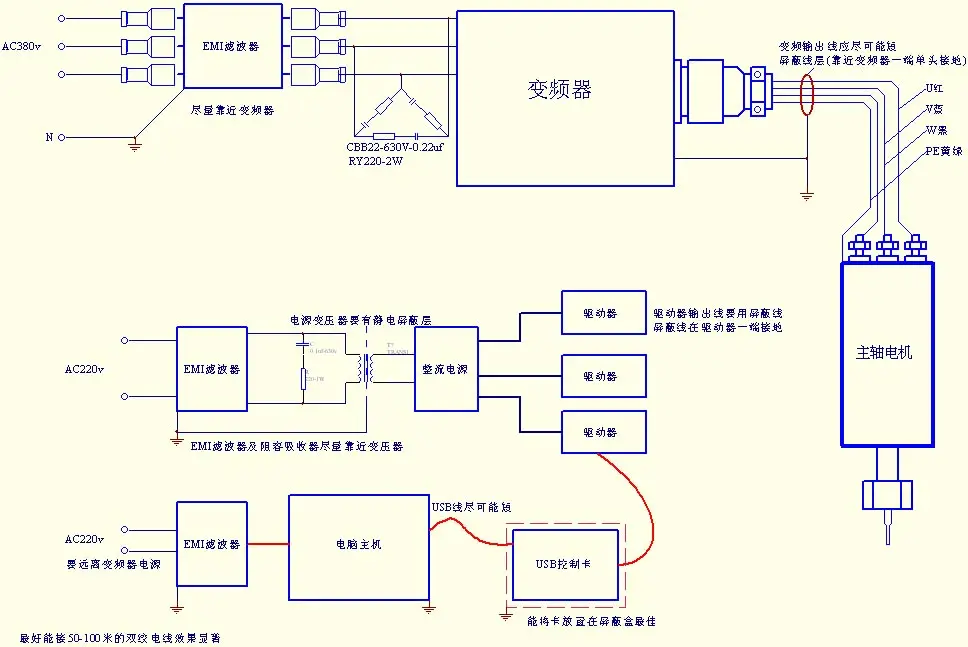

Электронная контрольная схема подключения:

Поглотитель = постоянной ёмкости, универсальный конденсатор: CBB22, 0,22 мкФ/630 v термометров сопротивления: оксидной пленки, 220 Ом/2 W

На следующем рисунке shows4Shaft/внешний увеличение ручка Вход/16 Вход/8 Выход/контроль скорости вращения шпинделя Выход/шпинделя, устройство для измерения скорости Вход AKZ250Version

Mach3Chinese интерфейс локализации посылка, пожалуйста, downloadhttp:/leafboy77.com/

Последний versionmach3официальный веб-сайт Скачать адрес:

Http://www.machsupport.com/software/mach3/

После входа на официальном веб-сайте, ClickMachDownload: как показано нижеСиний ящикКак показано 。

---
