4 x A4988 Драйвер шагового двигателя с радиатором+ ЧПУ Щит Плата расширения+ R3 наборы для плат для Arduino гравер 3d принтер

Описание

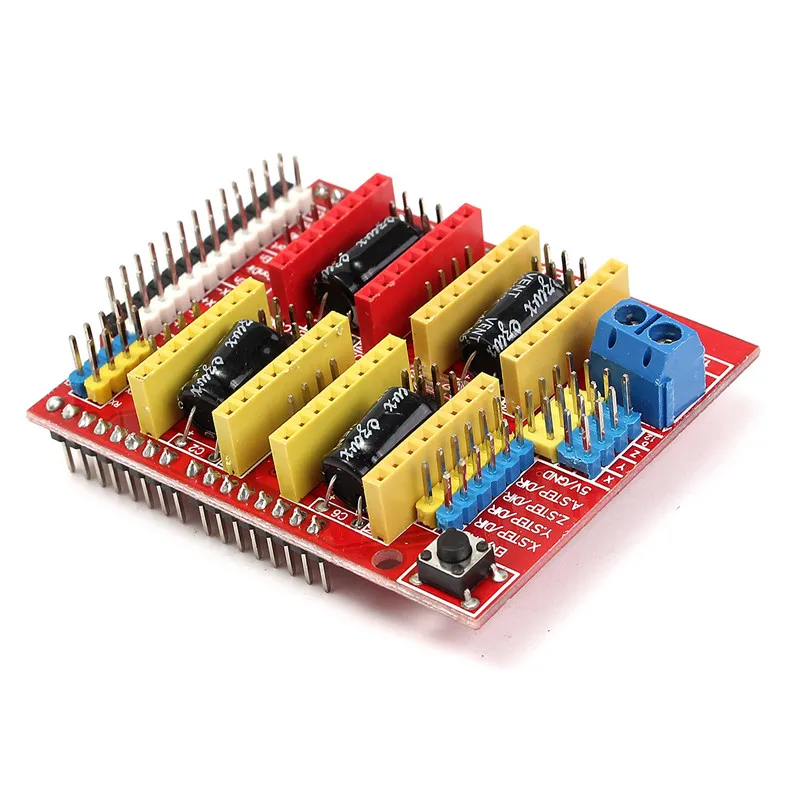

(1) гравировщик с ЧПУ щит

Версия: 3,0
Цвет: красный
Размер (Д * Ш * В): 68x53x18 мм
Напряжение: 12 ~ 36 В постоянного тока (на данный момент только драйверы DRV8825 могут обрабатывать до 36 В, поэтому, пожалуйста, учитывайте рабочее напряжение при включении платы.)

Особенности:

1. Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы.
2. Плата расширения используется для резьбы, 3 d принтер драйвер Плата расширения
3. Совместимость GRBL 0,8. (Прошивки с открытым исходным кодом, который работает на-arduino, который превращает г-кода команды в шаговый сигналы) 4.PWM и направляющие штифты, 4-осевая машина поддержка (X, Y, Z, a-может дублировать X, Y, Z или сделать полностью 4-осью с пользовательская прошивка с помощью контактов D12 и D13)
5. Компактный дизайн. Шаговые двигатели можно подключить с 4 контактными коннекторы molex или припаянными на месте.
6. Пожалуйста, обратите внимание, что это разобранный комплект и необходимы базовые навыки пайки.

(2) Драйвер шагового двигателя A4988

Цвет: красный
Размер (Д * Ш * В): 20x15x10 мм
Схема теплового отключения: Да
Защита от кроссовера тока: Да
Наземная защита неисправностей: Да
Защита от короткого замыкания: Да
Совместимая логическая поставка: 3,3 В и 5 В
Пять режимов выбора шагов: полный, 1/2, 1/4, 1/8 и 1/16

Особенности:

1. Смешайте с медленными режимами разложения тока.
2. Внутренний UVLO и низкий RDS (On) выход.
3. Автоматическое обнаружение/Выбор режима отключения тока.
4. Синхронная ректификация для низкое энергопотребление.
5. Предупреждение: Подключение или отключение шаговый двигатель, в то время как в том случае, если водитель приведенный в действие может разрушить драйвер.

(3) плата arduino-R3

MCU: ATmega328
Скорость работы часов: 16 МГц
Интерфейс USB: ATmega16U2
Рабочее напряжение: 5 В
I-I/O pin выходной ток: 40 мА макс
Выходной ток 3,3 В: 150 мА макс
Цифровые контакты ввода/вывода: 14 (включая 6 с возможностью ШИМ)
Аналоговые входные контакты: 6
EEPROM: 1 Кб
Статическая оперативная память (S ram): 2 Кб
Флэш-Память: 32 КБ
Размер (Д * Ш * В): 68x53x10 мм

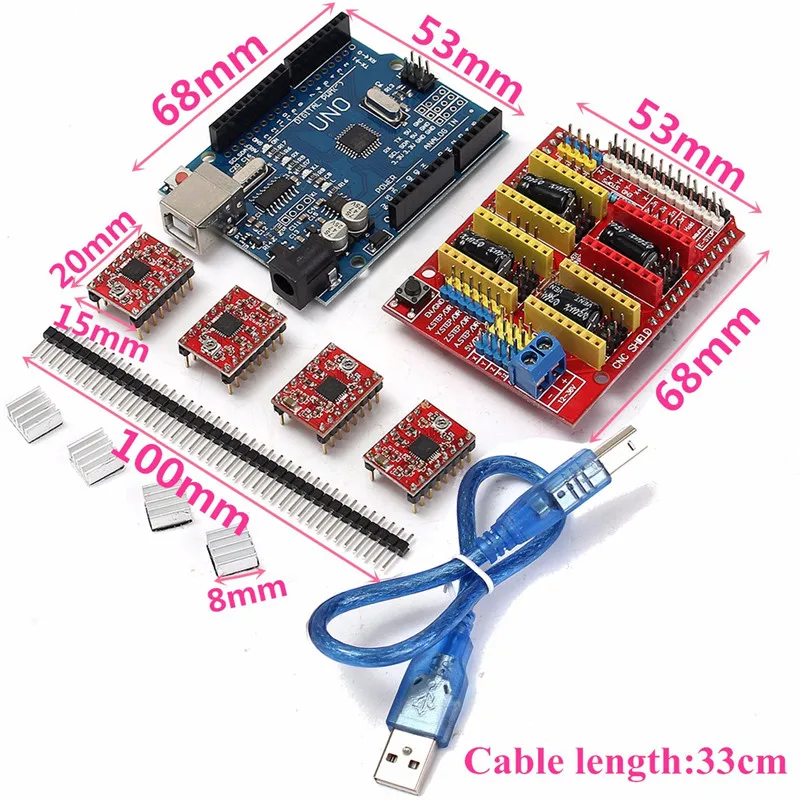

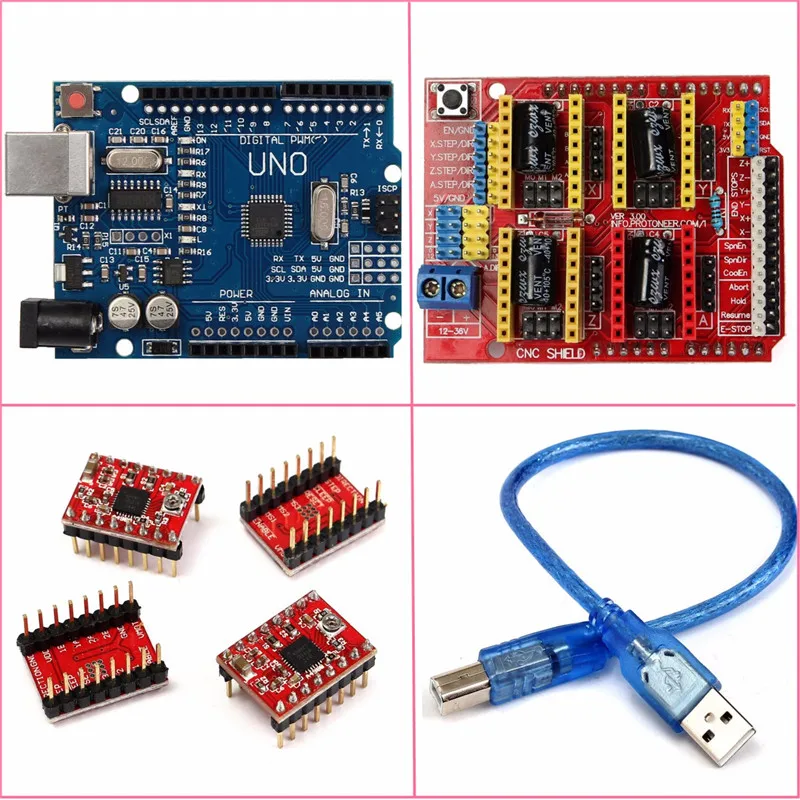

Посылка включает в себя:

1 x arduino-R3 доска
1 х гравировщик с ЧПУ щит
4 x A4988 Драйвер шагового двигателя
1x40-контактная шина иглы

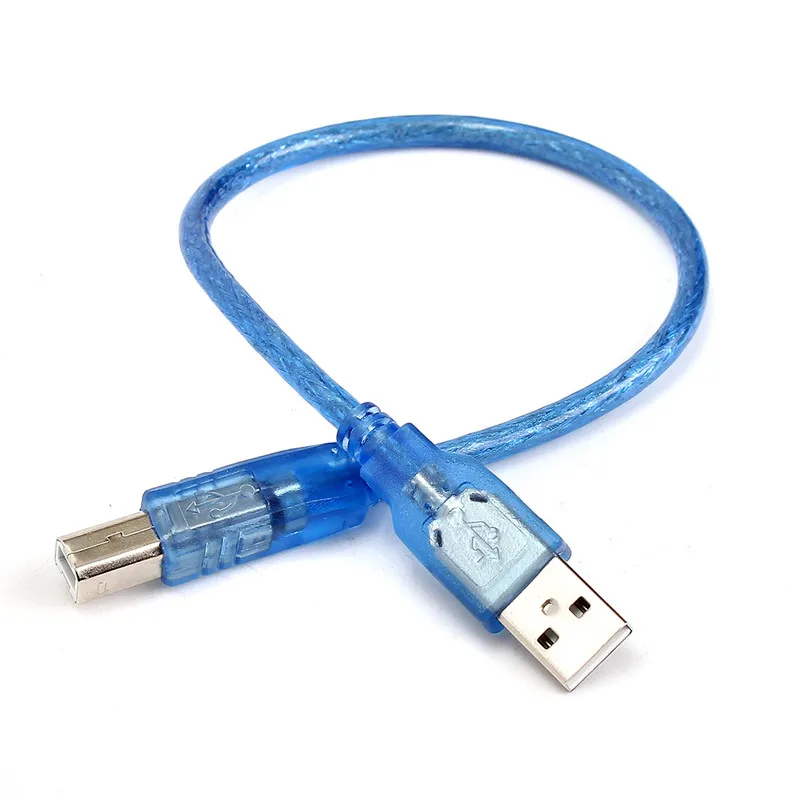

1 х кабель

Примечание:

Ручные измерения, пожалуйста, допускайте погрешность 1 ~ 3 см, спасибо.
