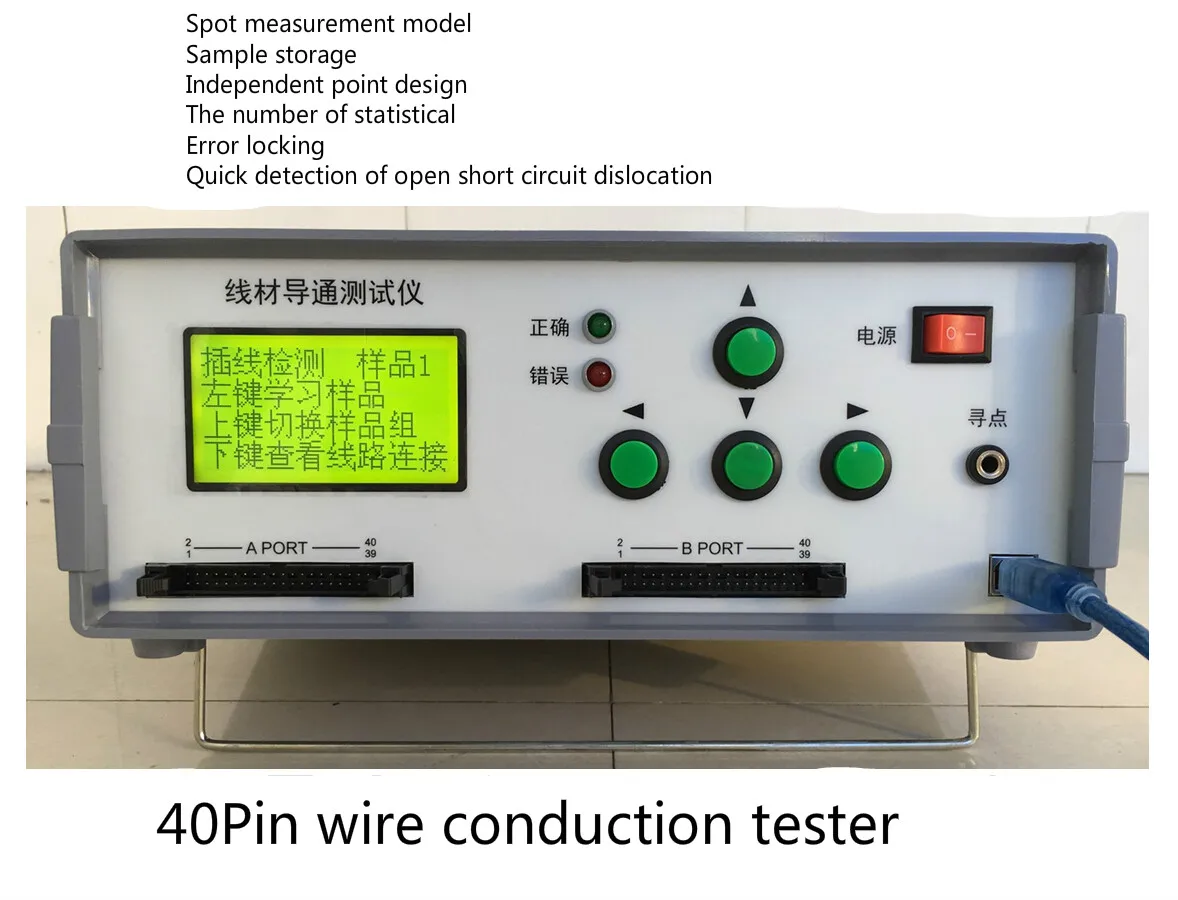

40 канальный 80P устройство линии передачи данных тестер проводимости короткого замыкания тестер вывиха цепи(английская версия

Тип 1: 40 каналов тестер стандартная версия

Тип 2: 40 канальный тестер стандартной версии (всеНезависимый тип точки)

Провод Процедура испытания

1. подключите тестер и крепежную плату, Подключите два штекера крепежной платы к разъему A и разъему B порта тестера соответственно (плата крепления не является стандартной, пожалуйста, выберите подходящую плату) и включите питание.
2. Если вы тестируете провод в первый раз, вам нужно узнать, как подключить провод один раз, в противном случае вы можете прыгать прямо на следующий шаг. Подключите провод образца на монтажной плате (один конец провода соединен с соответствующим гнездом а на монтажной плате, и другой конец подключен к соответствующей розетке B на крепежной плате), нажмите левую кнопку, чтобы узнать образец провода, нажмите правую кнопку, чтобы подтвердить, Затем нажмите кнопку вверх и вниз, чтобы проверить соединение с определенной линией, или нажмите кнопку вправо, чтобы начать тест.
3. Вставьте провод, который будет протестирован на крепежной плате, и тестер начнет тест автоматически. Когда провод верный, зеленый светильник включится, и зуммер зазвенит дважды (его также можно установить как нет звука). Когда провод неправильный, красный светильник будет включен, и зуммер не будет звенеть (он также может быть настроен на частые кольца). На экране будет отображаться определенный открытый короткий номер трассы

Разница между нормальным типом и полностью самостоятельным типом

1. Есть два тестовых порта A и B на тестере. Если все терминалы трассы подключены к тестовому порту B, полностью независимый тип может проверить этот путь, но обычный тип не может. Если все терминалы трассы подключены к тестовому порту, оба типа тестера могут проверить этот путь. Другими словами, при тестировании полностью самостоятельного точечного тестера проводка тестируемого жгута не должна подключаться к порту A тестера и порту B тестера, что особенно полезно для жгута проводов с перемычками на тестовом штекере и сложного многожильного жгута проводов.

2. два провода на следующем рисунке показаны следующим образом: провод 1 на рисунке ниже, каждая линия представляет собой линию с некоторыми клеммами в вилке и некоторые клеммы в вилке B, И нет линии со всеми клеммами в штекере B. Этот вид линии может быть протестирован обоими типами тестеров. Провод 2 на рисунке ниже, 6-й контакт штекера В1 подключен к 1-му контакту штекера В2, и эта линия не подключена к штекеру А. Эта линия может быть измерена только с помощью полностью самостоятельного точечного тестера, но не может быть измерена обычным типом.

Основные Особенности:

Этот инструмент может обнаруживать короткое замыкание, разрыв, испытание на вывих и мгновенное короткое вывих между двумя клеммными проводами, а также один-ко-много, много-ко-много, кроссовер и другие специальные провода. Машина имеет автоматический обучающий образец и функцию автоматического тестирования, результаты тестирования будут поданы звуком и светильник

Скорость испытания: 0,1 секунд

Он может хранить 60 наборов данных образца. С образцом функции памяти, отключение питания после перезапуска теста не нужно перечитать образец

Большой экран китайское сообщение, большой шрифт результаты теста показывают, более удобный в использовании

В режиме точечного измерения Подключите один конец проводки к интерфейсу проводки тестера. Используйте кальку для касания ног на другом конце в установленном порядке. Правильный заказ всех ступней, неправильный заказ любой ступни

После подключения проводного жгута, тестер будет тестировать проводку повторно в течение заданного времени. Пользователь вручную раскачает проволочный стержень. Как только ошибка обнаружена, тест будет закончен, и результат теста будет NG; если ошибка не обнаружена в течение заданного времени, результат теста будет пройти

Ошибка блокировки функции. После включения этой функции машина будет блокироваться, когда обнаружится неправильный провод, и тест может быть продолжен только после нажатия ручных клавиш, чтобы снять замок, чтобы предотвратить промаху провода ошибки из-за усталости во время пакетного теста (Эта функция не поддерживается бесплатной версией shell).

Функция подсчета, может подсчитывать количество квалифицированных и неквалифицированных продуктов

Функция блокировки образца, предотвращает ложное обучение образца

Функция поиска (метод ввода функции поиска: Длительное нажатие левой кнопки)

Результаты испытаний могут быть сделаны на внешнее оборудование, например ПЛК с количеством переключателей, которое может быть переключено между двумя образцами для осуществления автоматического механического испытания

Список поставки: тестер x1, внешний разъем x2, ручка seeker x1, адаптер питания 5 В x1, шнур питания USB x1

Параметры:

Тестовые элементы: жгут проводов открытый контур, короткое замыкание, вывих

Тестовые точки: максимум 80 точек (40 P в конце, 40 P в конце)

Скорость испытания: 0,1 секунд

Испытательное напряжение: 5 В

Тесты ток: 0.5mA

Емкость для хранения образцов с двойным концом: 60 групп

Емкость для хранения образцов жгута точечного измерения: 20 групп

Режим будильника: звуковой сигнал, индикатор светильник, информационный экран индикация

Номинальное напряжение: ac100-240v, 50/60 Гц

Мощность: 0,8 Вт

Размер: 272x228x105 мм

Вес: около 1,1 кг
