Описание:

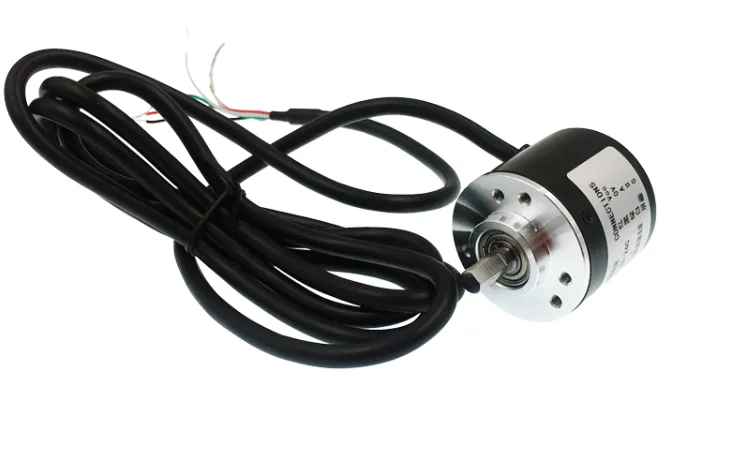

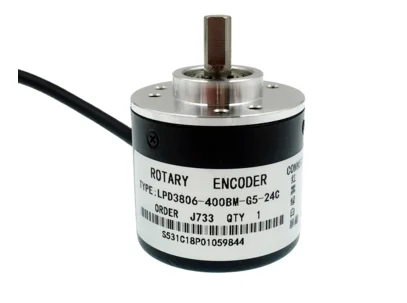

Модель: 400 P/R инкрементный Поворотный энкодер, AB двухфазный. Может определить направление импульсного сигнала, генерируемого вращением решетчатого диска и оптопары.
Производительность: 400 импульсов за один оборот. Рабочее напряжение: 5-24 В, максимальная Механическая скорость 1000 об/мин Размеры: кодировщик Размер корпуса: | Õ 38 мм; вал Ø6x13 мм; ось платформы: high-5mm Ø 20 мм; Крепежные отверстия: Винты M3, три крепежных отверстия круглые 30, три монтажных отверстия круглые 28; Сторона выхода.
Выход: Выходная цепь NPN открытого коллектора выходного типа; импульсный A, B двусторонний;
Проводка: положительная подача Vcc, 0 V к A-phase, B-phase, экранированный кабель.
Примечание: двухфазные выходы AB не должны быть подключены непосредственно к источнику питания VCC, в противном случае они будут сжигать выходной транзистор.

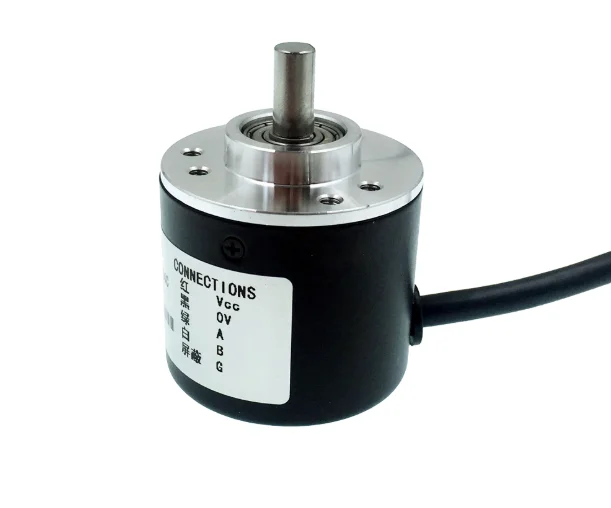

VCC. …… Красный
0V .................. черный
A. .................. Желтого цвета
B. .................. Зеленый
F.G. …… .. Экранирование
Посылка:
1 шт. x инкрементный оптический поворотный кодер 400 импульсов.
Характеристики
- Номер модели
- 400 Rotary encoder
- Индивидуальное изготовление
- Да
- Тип выхода
- Двойственный
- Выходная мощность
- 400 Rotary encoder
- Advantage1
- Brand new 100% High quality
- Advantage2
- Long life Low ESR
- Advantage3
- CE, RoHS Authentication
- Advantage4
- Inventory
- Resistance
- /
