400 мм полностью закрытый направляющий Линейный модуль 1605 1610 шариковый винт раздвижной стол верстак 57 мм замкнутый контур мотор драйвер точечная Сварка

Описание

Посылка список:

1X400 мм ход, Форматно-раскроечный станок

1X2.2Nm Nema23 замкнутый контурШаговый двигатель

1 XDriver

1X200 WПитание

1X муфта

Запчасти для форматно-Технические характеристики:

Модель: HS100-400

Модуль Материал:Авиационный алюминий 6061

(Обработка поверхности пескоструйная обработка окислением Антикоррозийная)

Ход поршня:400 мм (эффективный ход)

Горизонтальная нагрузка:80 кг(Макс.)

Вертикальная нагрузка:40 кг(Макс.)

Мобильная панель Размер:115 мм X 116 мм

Высота слайда: 68 мм

Ширина блока: 100 мм

Точность повторного позиционирования: 0,02 мм-0,03 мм

Инструкция:2XMGN12R(Ширина 12 мм)

Блока:4X MGN12C

Подшипник:NSK

Тип шарикового винта: шариковый винт имеет две спецификации для вас на выбор:1605/1610(Диаметр 16 мм, свинец 5 мм/10 мм C7 уровень, пожалуйста, выберите свинец, который вам нужен.

Точность шарикового винта: C7

Точность позиционирования повторения: 0,02 мм

Макс. Скорость движения:

250 мм/сек. (1605); 500 мм/сек. (1610)

Размер:

Ручной Электрический миксер для теста высокой интенсивности параметры:

Фланец:NEMA2357 мм

Тип:Замкнутый контур

Угол поворота: 1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:2.2NM

Длина двигателя: 102 мм

Номинальная Скорость:1000 об/мин

Датчик:1000 линия

Сопротивление: 0.55ohm

Индуктивности: 2.5mH

Класс изоляции: B

Привод функциональные характеристики:

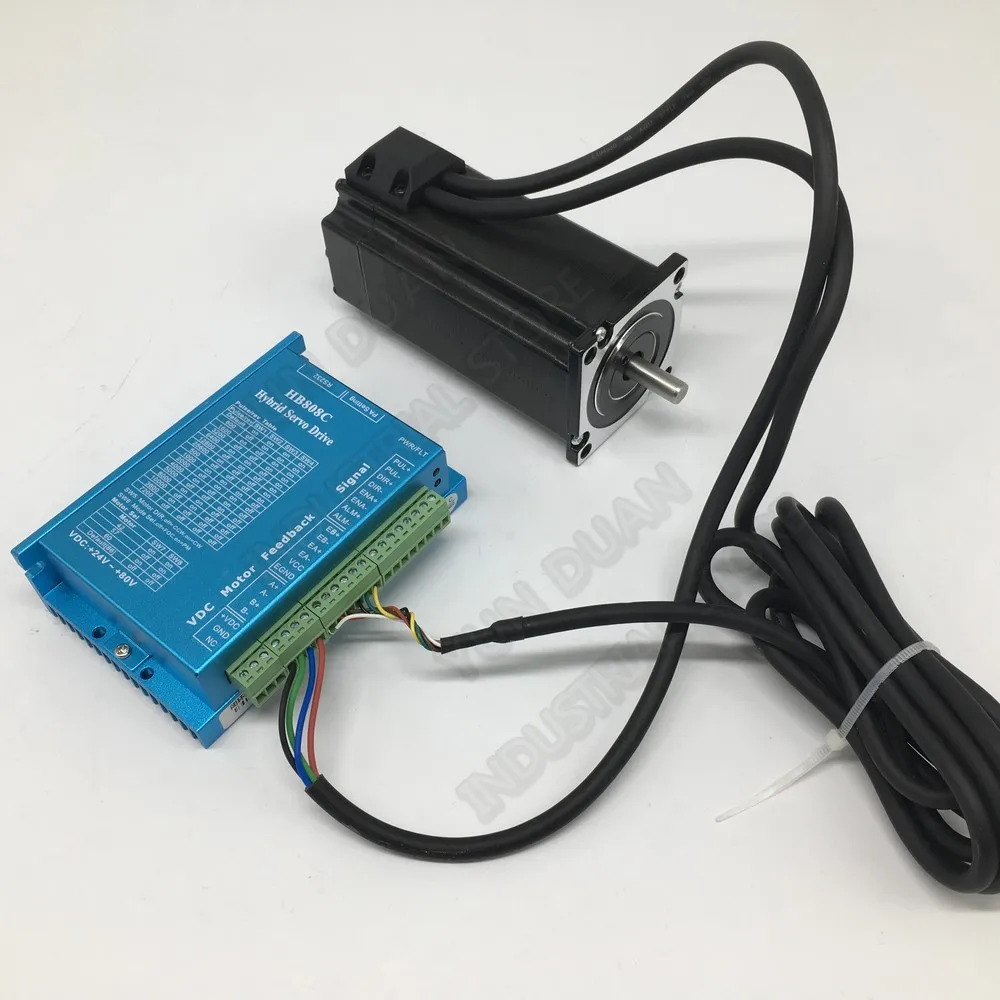

Модель:HB808C

Тип: DSP замкнутый контур шагового привода

Максимальный ток:13A

Импульса частота отклика:200 кГц

Микро-шаговый драйвер: 200 ~ 25600ppr

Вход Напряжение:24-80VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита

Вход сигнала: Поддержка режимов PUL/DIR и CW/CCW (разница)

Совместимость: сигнал 4,5 ~ 28 в (не нужен резистор)

Питание высокой интенсивности параметры:

Модель:S-200-24

Мощность:200 W

Intput напряжение (AC):110 В/220 В (+-10%)

Выходное напряжение:24 V

Выход ток:8.5A

Соответствие нормам безопасности:CCC/FCC/CE
