400a Холла эффект тока Датчик тока трансформаторный модуль C3T преобразователь тока

Описание

C3T серия разборный Датчик тока Холла представляет собой устройство с открытым контуром, основанное на измерительной основе эффекта холла, с гальванической изоляцией между первичной и вторичной схемой. Обеспечивает точное электронное измерение токов постоянного тока.

Тип	C3T- 400A	C3T- 600A	C3T- 800A	C3T- 1000A	C3T- 2000A	Блок
Номинальный ток (Ipn DC)	400	600	800	1000	2000	А
Диапазон измерения (Ip DC)	0-800	0-1200	0-1600	0-2000	0-3000	А
Номинальная выходная	@ Ip = ± Ipn ±2±1%					V
Нулевое напряжение	@ Ip = 0 5±0. 5%					V
Напряжение питания	+ 12					V
Мощность потребления	≤15					MA
Нулевое напряжение сдвига	@ Ip = 0 ± 20					МВ
Магнитный офсетная печать	@ Ip = ±Ipn-0 ± 15					МВ
Смещения	@-40 ~ + 85℃ ≤±0. 5					МВ/℃
Выход дрейф	@-40 ~ + 85℃ ≤±0. 5					МВ/℃
Линейность	@ Ip = 0-± Ipn ≤1					% FS
Время отклика	@ 50A/мкс, 10%-90% ≤7					МКС
Гальваническая изоляция	@ 50 Гц, AC, 1 мин 2,5					KV

Приложений

Приводы с переменной скоростью

Сварочный аппарат

Батарея поставляется приложений

Источник бесперебойного питания (UPS)

Электрохимический

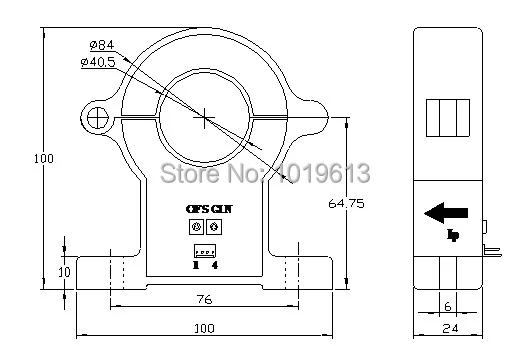

Механические Размеры (только для справки)

400a Холла эффект тока Датчик тока трансформаторный модуль C3T преобразователь тока

Примечания:

1. Все размеры в мм.

2. Общий допуск ± 1 мм

3. Определение: 1: + 12 В 2: 0 В 3: V0UT 4: 0 В

Инструкция по использованию:

1. Когда ток будет измеряться через датчик, напряжение будет измеряться на выходе. (Примечание: ложная проводка может привести к повреждению датчика)

2. Выходная амплитуда датчика может регулироваться в соответствии с требованиями пользователей.

3. Пользовательский Дизайн в различных номинальных входных токах и выходном напряжении являются датчиками.

Стандарты

· UL94-V0.

· En60947-1:2004

· IEC60950-1:2001

· En50178: 1998

· SJ 20790-2000

Общие Дата

Соотношение цена/качество	Блок
Рабочая температура (TA)	От-40 до + 85
Температура хранения (TS)	От-40 до + 125
Масса (прибл.) (м)	300	G
