400W AC 220V Мотор Скорость контроллер определить регулятор движение вперед, движение задним ходом, регулитор скорости двигателя регулятора механического инструмента

Описание продукта:
У регулятора есть 6 проводов, черный провод является основной линией двигателя, красный и белый являются вспомогательными линиями емкости, и два синего цвета являются линиями скорости отзывы. Зеленая линия-это заземляющий провод.
Широко используется в упаковках, печати, продуктах питания, электронике, инструментах, медицинской технике, производственной линии швейной промышленности в качестве устройства быстрого привода.
Технические характеристики:
Рабочее Электропитание: AC220V В переменного тока, 50/60 Гц, колебания напряжения диапазон положительных и отрицательных 10% Ue;
Номинальная мощность: 400 Вт
Использование окружающей среды:-10 ~ + 50 ℃
Относительная влажность: <90%.
Диапазон скорости: 90-1400r/мин 50 Гц, 90-1700r/мин 60 Гц

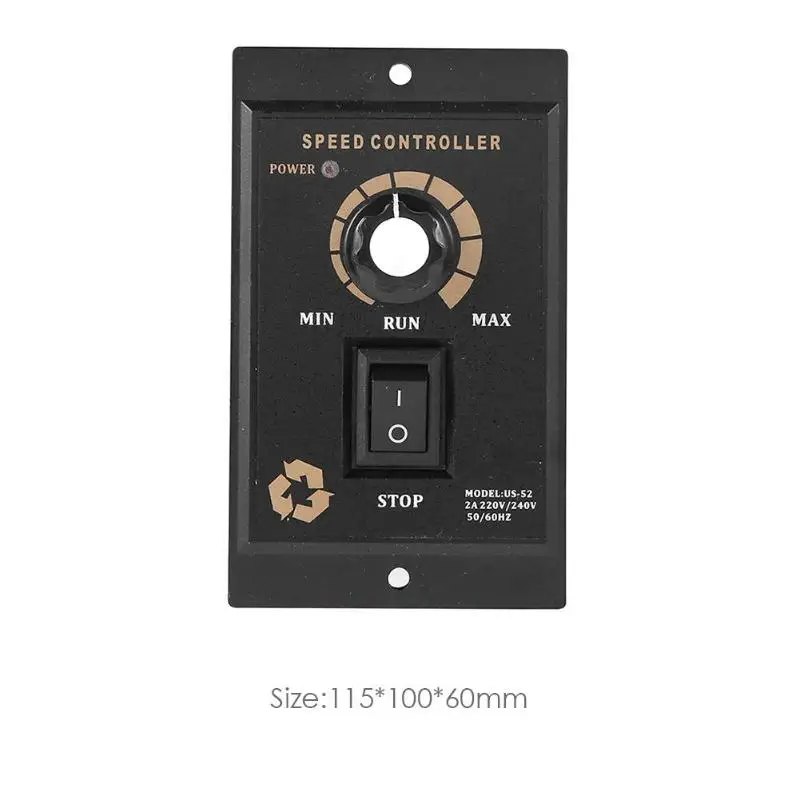

Размер формы: 115*100*60 мм/4,53*3,94*2,36 ", Размер панели: 100*60 мм/3,94*2,36", глубина машины: 87*80*52 мм/3,43*3,15*2,05"
Применение метод:
1. Выключите источник питания, подключите в соответствии с схемой проводки и подтвердите правильное подключение проводки, не модифицируйте произвольно;
2. Зафиксируйте контроллер и установите скорость до самой низкой "0", чтобы избежать мгновенного высокого тока и постоянного повреждения при запуске источника питания.
3. Затем включите блок питания, Отрегулируйте регулятор скорости в желаемое положение, выключите источник питания, когда это не нужно;
4. Отрегулируйте потенциометр тонкой настройки (регулировка скорости) на стороне продукта, если соединение между регулятором и мотором не соответствует требованиям расстояния вращения или скорости.

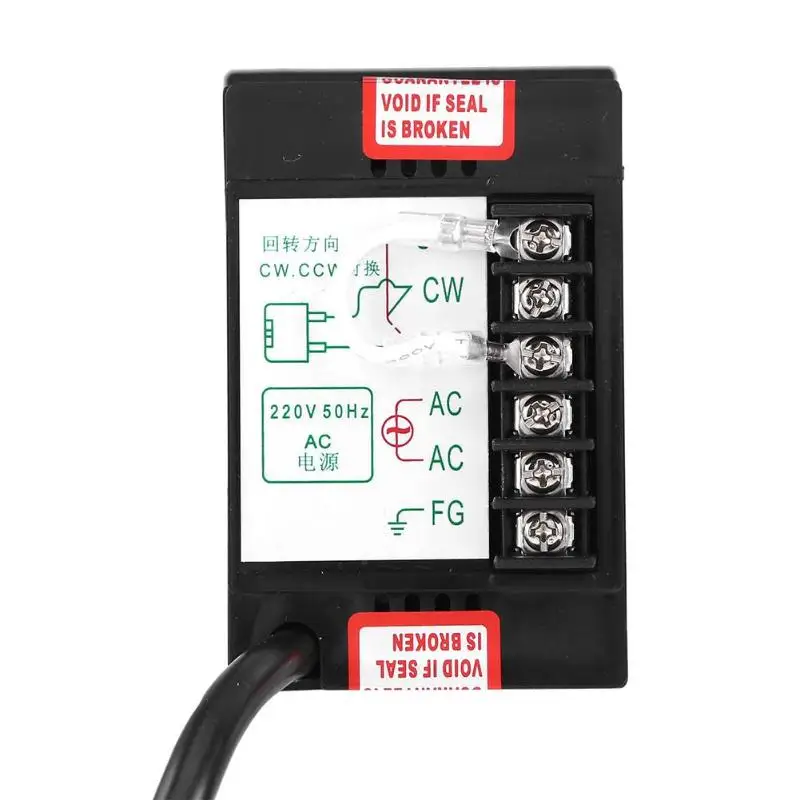

5. Для изменения направления работы двигателя заменяется только Перемычка CCW и CW на сиденье соединения на задней части контроллера.
Выберите короткое соединение COM и CW, затем двигатель вращается по часовой стрелке.
Выберите короткое соединение COM и CCW, затем Двигатель вращается против часовой стрелки.
6. Переключатель действия только контролирует двигатель для работы или остановки, и не прерывает источник питания. Если он не используется в течение длительного времени, пожалуйста, выключите источник питания.
(При смене направления двигатель должен быть полностью остановлен, прежде чем его можно изменить.)
Примечания:
1. Из-за различных мониторов и светового эффекта фактический цвет изделия может немного отличаться от цвета, показанного на фотографиях. Спасибо!
2. Возможны незначительные отклонения в измерениях вследствие ручного измерения.
