40A цифровой ЖК-дисплей двойной импульсный кодер точечной сварки машина плата управления временем

С компенсацией напряжения сетки, выход компенсации может быть автоматически скорректирован в зависимости от изменения источника питания, и электрическое напряжение около 1 секунды может отображаться при срабатывании, таким образом, эффективное тепло сварки соответствует параметрам сварки, а место сварки является равномерным. с 0-9999 функцией подсчета сварок, С 5 групп параметров хранения образцов, может храниться даже электричество выключено, количество wleding может быть замечено
Время входного цикла 0-99 (1 цикл составляет 20 мс, например, значение регулировки 50, это время сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл составляет 20 мс, например, интервал 50, это интервал 1 секунды.) регулируемая. Прочность сварки 30%-99% регулируется. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением
Конструируйте надежную цепь для обнаружения нулевого перекрестка и обнаружения напряжения для обеспечения точного сдвига фазы кремниевого контрольного выпрямителя (SCR), который может быть совместим с двунаправленным кремниевым контрольным выпрямителем (SCR) 40A-100A. 9-12 V AC вход питания (с помощью трансформаторов переменного тока, других, таких как DC, может привести к нулевым пересечениям обнаружения сбой не может триггер.) вход питания и внешний триггер принимает удобный и быстрый сварки бесплатно POS терминал
Внешний триггер может быть разнообразен, например, обычный переключатель, ножной переключатель, Вход внешнего источника сигнала и т. Д. программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круга. например, переключатель педалей был растоптанный все время, может вызвать только один круг.
Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна быть осуществлена, когда установлена первая машина, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости перекалибровать. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Ниже приведены электросети
Напряжение калибровки
Этот модуль DIY должен иметь определенные знания электрика, если вы полный первокурсник, пожалуйста, обратитесь к знанию электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, кремниевый контрольный выпрямитель требует внешнего радиатора для рассеивания тепла.
Мощность управляющей нагрузки модуля зависит от мощности выпрямителя кремния (SCR). BAT41 (40A) может переносить СВЧ трансформатор СВЧ-печи, BAT100 (100A) может переносить два СВЧ-трансформатор СВЧ-печи s, и рекомендуется один для петли трансформатора 100A.
Не знаете время сварки и мощность сварных деталей, рекомендуется отрегулировать время и мощность сварки от малого до верхнего, чтобы избежать повреждения сварочного пера.
Причины неисправности и устранение неполадок
Подача электроэнергии не соответствует фактическому напряжению электричества: Калибровка повторного напряжения.
Паяльное соединение не надежно и не спаяно: Отрегулируйте время и мощность сварки до достижения удовлетворительных результатов.
Сфера применения Применение:
DIY или простая аккумуляторная машина для точечной сварки развития сварки.
Сварка одного аккумулятора или аккумуляторного блока.
• Сила тока: 40A
Дисплей: 12864 ЖК-дисплей
Цвет: зеленый
Материал: металл + Поликарбонат
Размер: дисплей Размер: 85*45 мм
Размер основной платы: 85*45 мм
Посылка в комплект входит:
1 * основная плата
1 * Дисплей доска

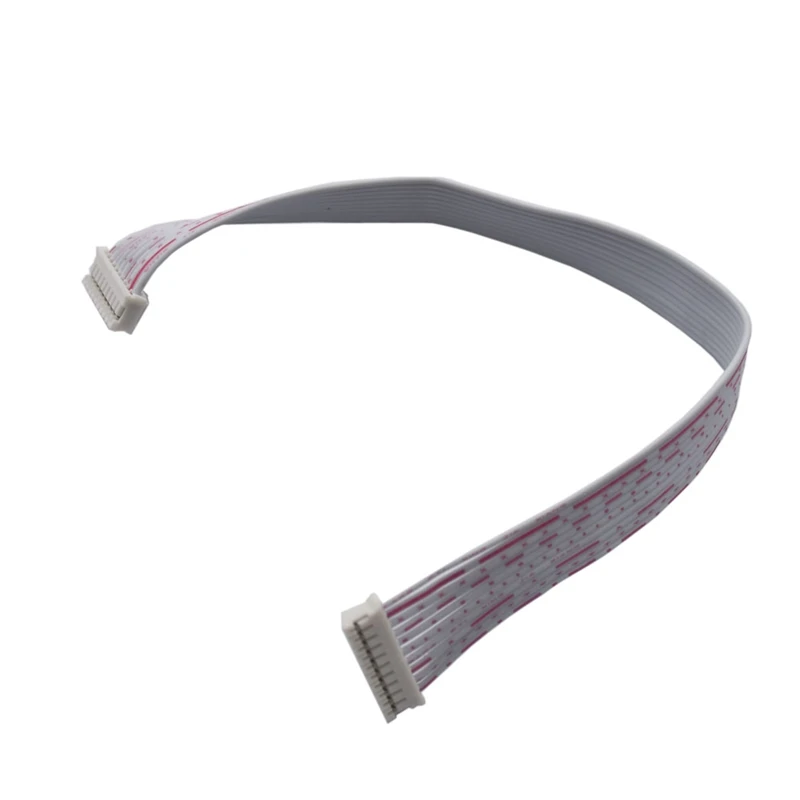

1 * кабель
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
