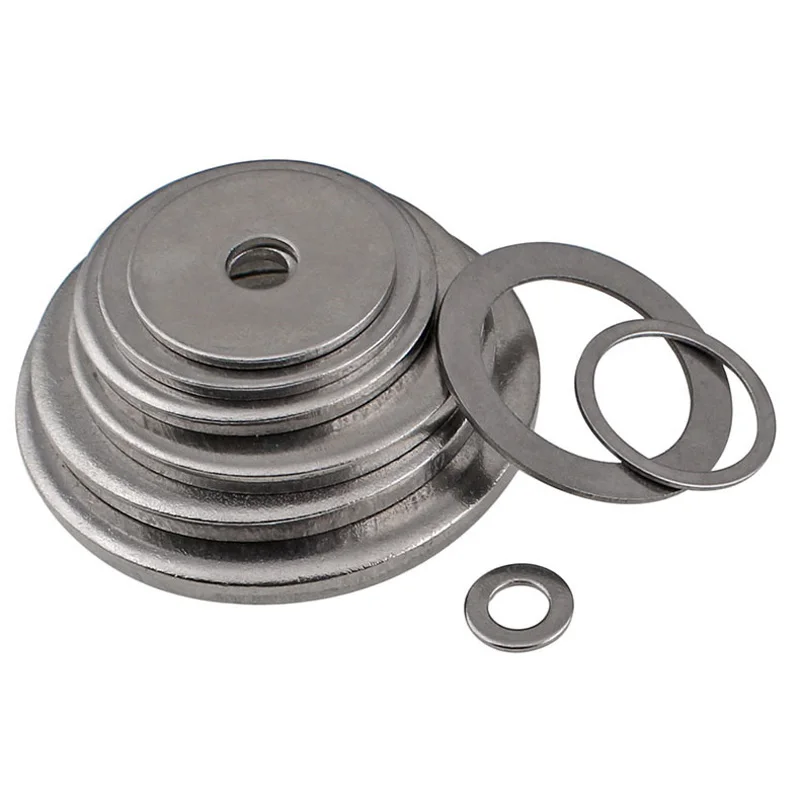

40PCS-M1.6/M2/M2.5/M3/M4/M5/M6 304 плоская прокладка из нержавеющей стали/ультратонкая толстая металлическая плоская шайба

Описание

Стандартный размер:

M1.6 * 4*0,3 M2 * 5*0,5 M2.5 * 6*0,5 M3 * 7*0,5 M4 * 9*0,8 M5 * 10*1 M6 * 12*1,6
40PCS-M1.6/M2/M2.5/M3/M4/M5/M6 304 плоская прокладка из нержавеющей стали/ультратонкая толстая металлическая плоская шайба

40PCS-M1.6/M2/M2.5/M3/M4/M5/M6 304 плоская прокладка из нержавеющей стали/ультратонкая толстая металлическая плоская шайба

Номинальный диаметр	d		Постоянного тока		h
Номинальный диаметр	Номинальная мощность	Толерантность	Номинальная мощность	Толерантность	h
1	1,1	+ 0,12 0	3	-0,25	0,3
1,2	1,3		3,2	-0,3 0
1,4	1,5		3,5
1,6	1,7		4
2	2,2		5
2,5	2,7		6,5	-0,36 0	0,5
3	3,2	+ 0,16 0	7		0,5
4	4,2		9		0,8
5	5,3		10		0,8
6	6,4	+ 0,2 0	12,5	-0,43 0	1,5
8	8,4	+ 0,2 0	17	-0,43 0	1,5
10	10,5	+ 0,24 0	21	-0,52 0	2
12	13		24
14	15		28
16	17		30		3
18	19	+ 0,28 0	34	-0,62 0
20	21		37
22	23		39
24	25		44		4
27	28		50
30	31	+ 0,34 0	56	-0,74 0
36	37		66		5
42	43		78		7
48	50		92	-0,87	8
Единица: мм характеристики шайбы: внутренний диаметр, наружный диаметр, толщина, большой болт, большой внутренний диаметр шайбы
