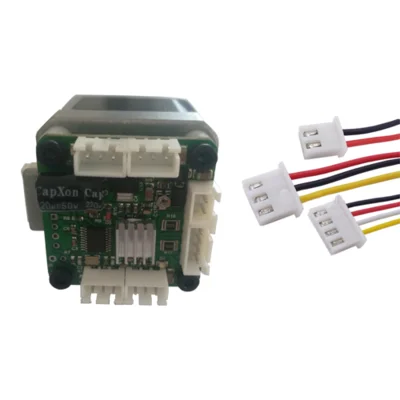

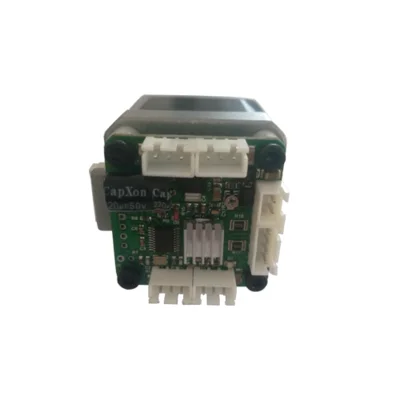

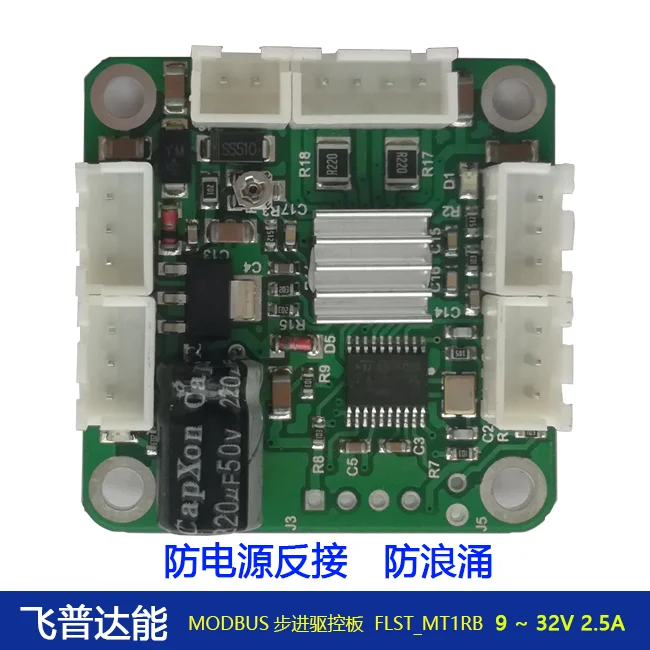

42 Шаговый двигатель 2.5A привод плата управления MODBUS анти-обратный анти-перенапряжение ускорение и замедление концевой кодировщик интерфейс

Доступен для загрузки по адресу:

Https://pan.baidu.com/s/1c8JeYu7LuPG9J1x0Qo6ZNA

Диапазон напряжения: 9-32 в

При положительном и отрицательном подключении питания индикатор питания рядом с интерфейсом питания не включен, вся плата не питается.

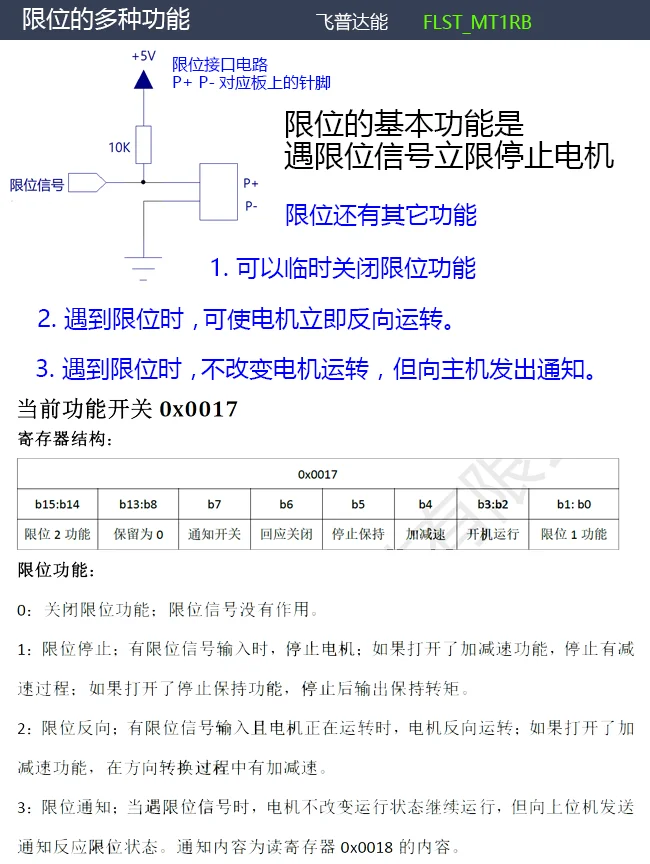

Предельный интерфейс V5.0 может обеспечить питание 5 в снаружи, максимальный ток 5 мА. Интерфейсная цепь-это все тип NPN. Тип PNP может быть смоделирован с помощью конфигурации параметров.

Интерфейс кодировщика использует только три контакта, средний S является входным портом импульсного сигнала, а V5.0 обеспечивает питание 5 в снаружи.

При регулировке тока необходимо медленно повернуть его вокруг 5 ° или 10 ° и измерить Заземляющее напряжение измерительной точки напряжением мультиметра, не более 1,6 в.

Метод восстановления параметров заключается в коротком подключении двух отверстий восстановления параметров в состоянии сбоя питания, затем включении питания и восстановления всех параметров загрузки до заводских параметров в течение 1 секунды.
