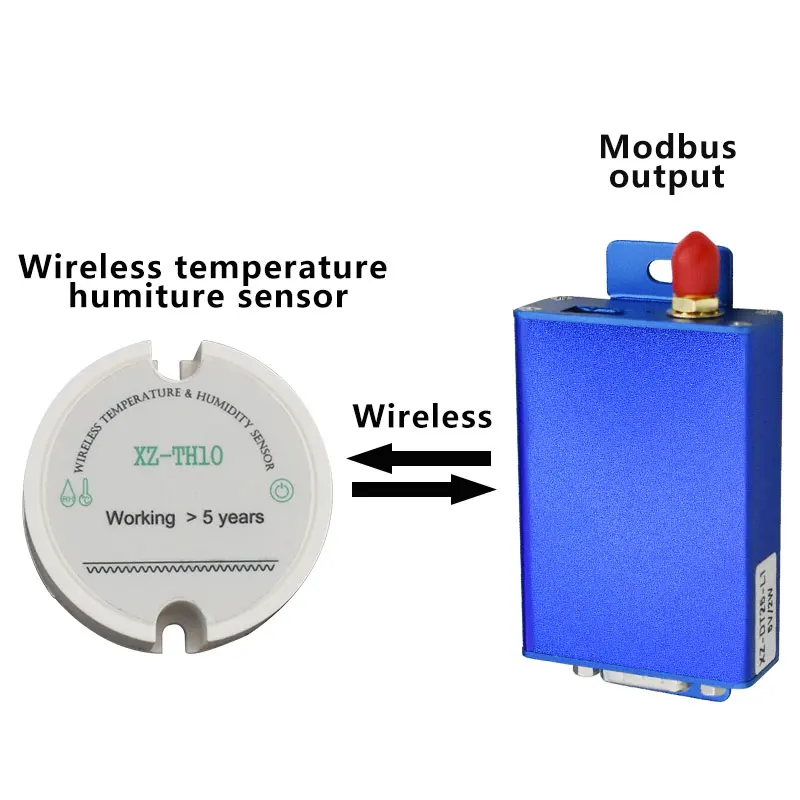

433 868 915 датчик температуры и влажности передатчик Modbus RS485 выход беспроводной датчик температуры и влажности для ПЛК

Описание

Посылка включает в себя:1 шт. беспроводной датчик температуры, 1 шт. modbus принимающий хост, 1 шт. rs485 кабель и 1 шт. маленькая присоска антенна.

1. Основные Особенности

Установка и воспроизведение, начиная с нажатия клавиши;

ПриобретениеТочность с температурой <0,5℃И влажность <3%;

ПриобретениеГруппа настраивается пользователем;

Встроенный аккумулятор с более чем 5 лет срока службы;

Беспроводной маршрутизатор может расширить расстояние передачи;

Протокол Modbus;

Один принимающий хост может работать со многими датчиками.

2. Параметры товара

3. Размер

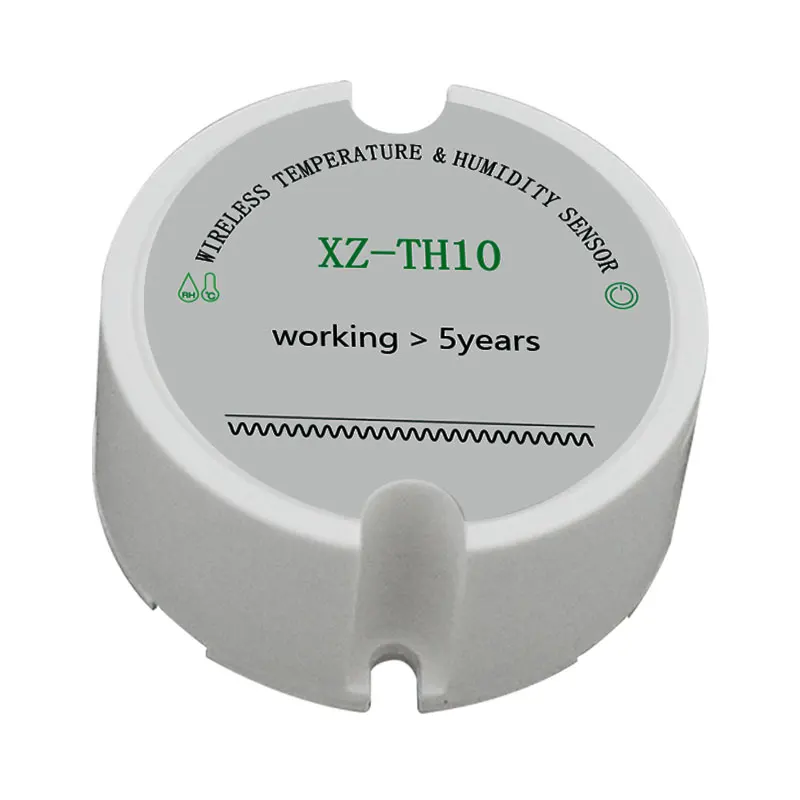

Сенсор (XZ-TH10)

Получающий хост XZ-SRM-MUS

4. OОперации процесса

XZ-TH10 процесс работы:

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) Спящий режим: датчик не работает, не пропускает, и спит с низким потреблением полностью.

2) Режим запуска: Обнаружение датчика каждую секунду и передача сигнала, светодиодный мигает; пользователь может отправить команду для установки ID датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения за 5 минут и сигнал передачи, светодиодный мигает.

4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Время переключения в следующей таблице:

A. Спящий режим перейдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера войдет в обычный режим автоматически через 20 секунд;

C. Обычный режим перейдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Обычный режим перейдет в спящий режим, нажав кнопку в течение 5 секунд.

XZ-TARP процесс работы:

XZ-SRP-это usb-ретранслятор беспроводного датчика, который автоматически передаст полученную информацию датчика в воздух каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и повторитель только нужен источник питания.

XZ-SRM-MUS процесс работы:

XZ-SRM-MUS является приемным хостом беспроводного датчика. После получения информации датчика каждый раз, он будет выводить информацию датчика из последовательного порта немедленно

Если требуется Дальняя передача и Лучшая производительность, рекомендуется повторитель, и повторитель следует поставить рядом с датчиками.Ретранслятор купил ссылка:Ретранслятор для Сенсор

5. Протокол передачи данных

FN: 0x06 (фиксированный)

Комплект: 0x01 (0x01 ~ 0xFF)

Возврат:

2. Прочитайте адрес XZ-SRM-I01M

Возврат:

5,3Добавьте адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS и подтвердите канал датчика.

MID: 0x01 (адрес XZ-SRM-I01M)

FN: 0x08 (фиксированный)

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

SID1: ID датчика = 00000001, CH1: канал датчика

SID2: ID датчика = 34567890, CH2: Датчик channe2

……

Возврат:

4. Удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x09 (фиксированный)

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

CH1: Датчик канал

CH2: Датчик channe2

……

Возврат:

5,5Считывание идентификатора датчика каждого канала XZ-SRM-MUS

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x0A (фиксированный)

CHS: 0x00 (фиксированный)

Возврат:

5,6Прочитайте данные регистрации датчика, хранящиеся XZ-SRM-MUS, и формируйте канал каждые 4 байта, и выводите значения регистра датчика от 1 до 20 канала в порядке, 2 байта на каждый регистр:

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x03 (фиксированный)

CHS: 0x0001 начальный адрес считывания (0x0001 ~ 0x0050)

RGT: 0x0050 общее чтение (0x0001 ~ 0x0050)

Возврат:

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x03 (фиксированный)

LEH: 0x50 общее чтение (0x01 ~ 0x50)

Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

0x02FE = 76.6%

Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.

0x0168 = 3,60 V

Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

0xFFA0 =-96dBm

5,7 таймаут настройки XZ-SRM-MUS. Если в течение заданного времени нет данных датчика, XZ-SRM-MUS очищает данные регистра соответствующего канала датчика.

ID: 0x01

FN: 0x0B (фиксированный)

Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут

Возврат:

5,8 время ожидания чтения XZ-SRM-MUS

6. Определение интерфейса XZ-SRM-MUS
