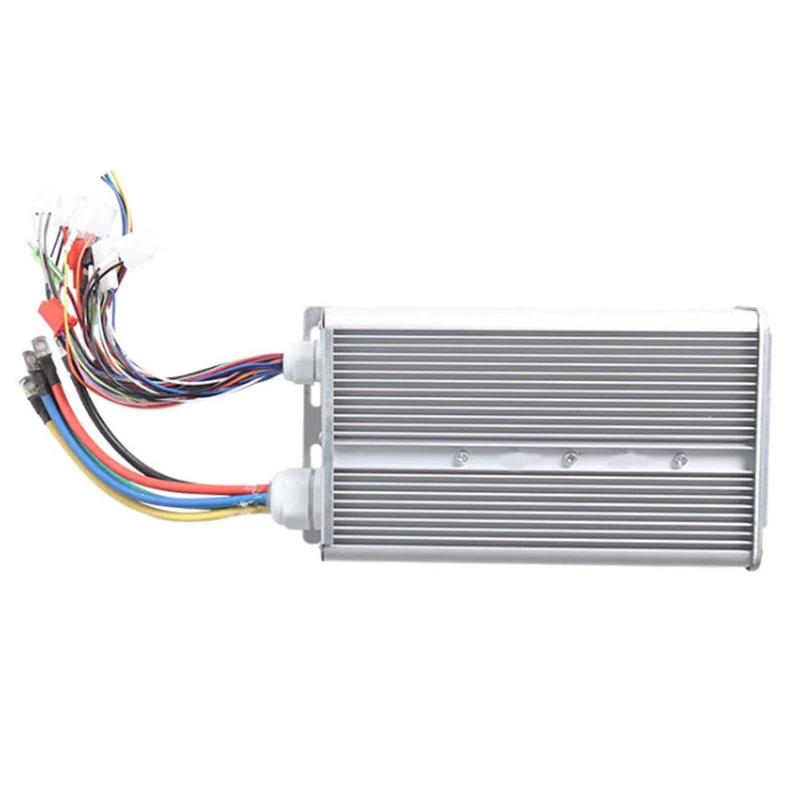

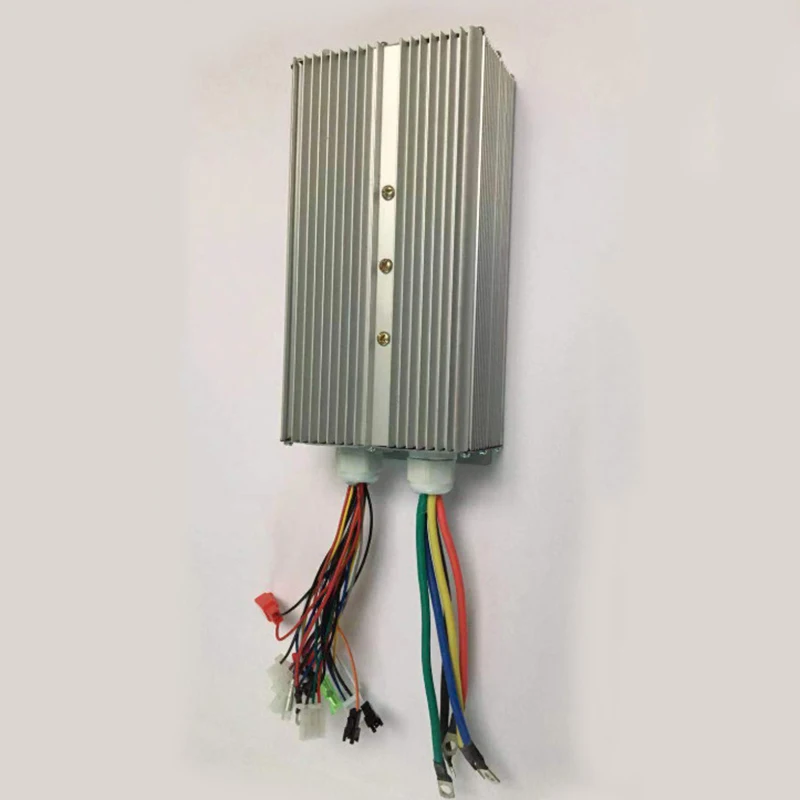

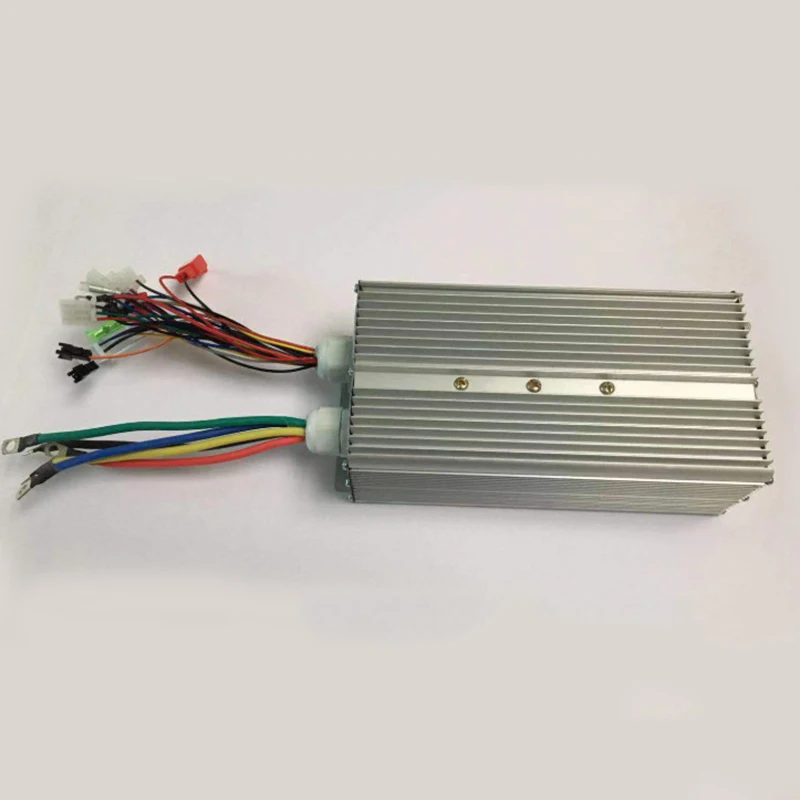

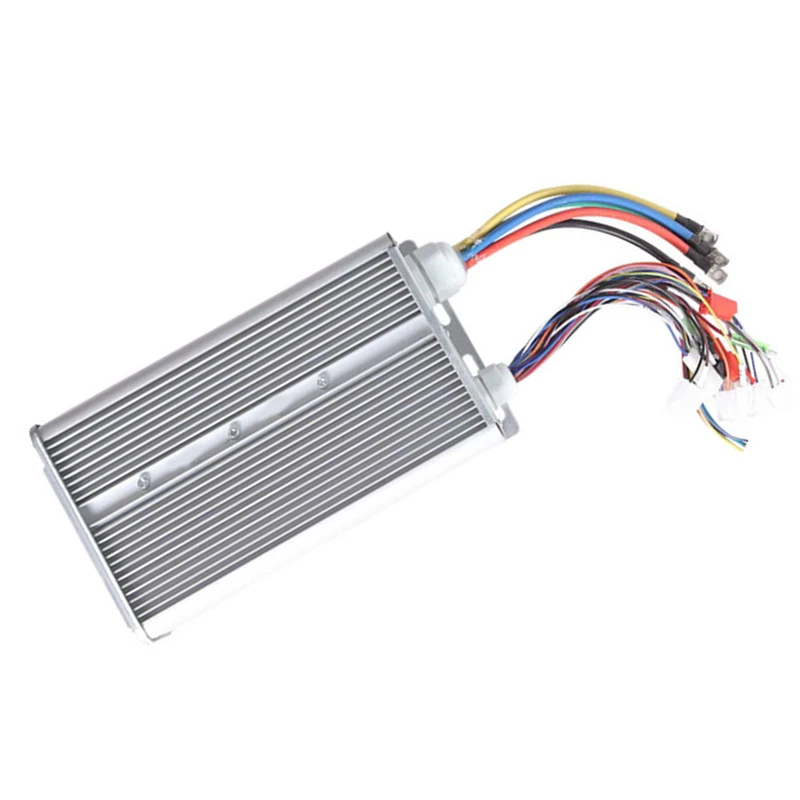

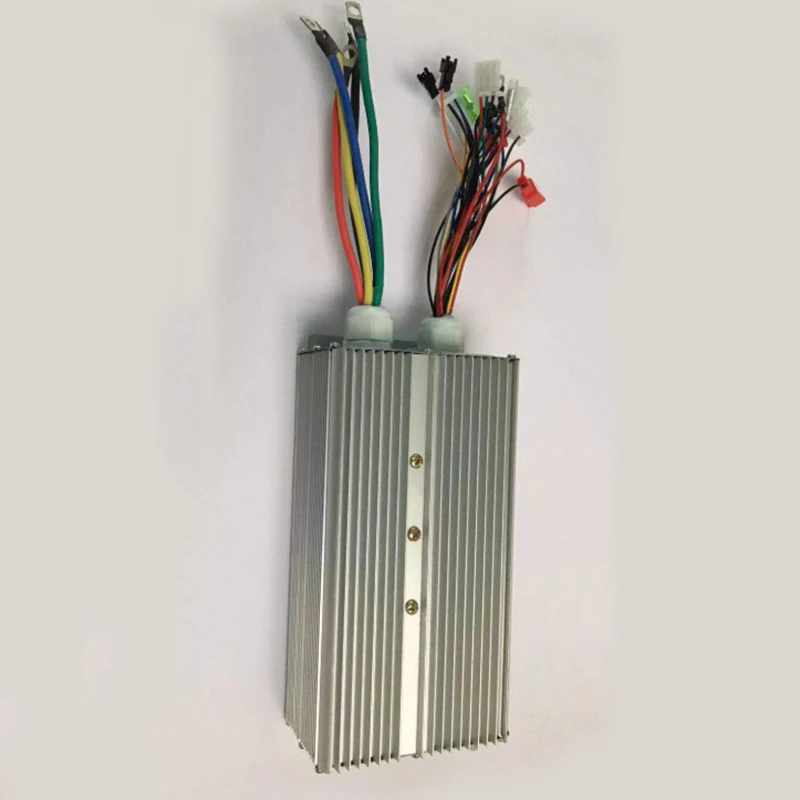

48 В/60 в 24 трубки модифицированный контроллер алюминиевый для электрического велосипеда автомобиля скутера

Описание

Особенности:

* 100% Новинка и высокое качество

* Проводки шаги:

1. Подключение трех моторных линий (подключение трех толстых желтых, зеленых и синих линий мотора с тремя моторными линиями электромобиля)

2. подключите положительные и отрицательные полюсы блока питания и линию блокировки выключателя. (толстый красный-это положительный полюс, толстый черный-отрицательный полюс, а тонкий красный-линия блокировки переключателя)

3. Подключите линию обучения. (пара белых линий обучения на контроллере, подключите линии обучения вместе)

4. Подключение линии Холла (линия Холла 5 линий и вилка, положительный полюс красный, отрицательный полюс черный, другие три линии могут быть подключены по желанию)

5. подключите ручную линию. (красный зеленый черный три линии-это линия ручки, красный-это положительный полюс ручки, черный-это отрицательный полюс ручки, И Зеленый-это сигнальная линия ручки.)

6. Подключите тормозную линию. (желтая линия-это Тормозная Линия высокого уровня, а белая черная двойная линия-низкоуровневая Тормозная Линия. В соответствии с тормозным напряжением, подключите желтую линию, когда она выше 5 В, и подключите белую черную двойную линию, когда она ниже 5 В. Обе линии играют роль отключения тормозов.)

После завершения вышеуказанных 6 шагов электромобиль может нормально работать

7. Инструментальная линия (одна тонкая зеленая линия)

8. Три Скоростные линии (цвет синий, черный и черный, а скорость электромобиля по умолчанию Средняя)

9. Функция противоугонной сигнализации (Противоугонная линия питания-красная черная двойная линия, красная положительная линия, черная отрицательная линия, и Противоугонный сигнал-оранжевый красный синий три линии)

Технические характеристики:

*Материал: Алюминий

*Размер: 9*5*3 дюйма(Прибл.)

*Вес: 1000 г(Прибл.)

*Подходит для электромобилей и Трехколесных велосипедов

*Трубка MOS: 24 трубки

* ДополнительноВыходVНапряжение: 48В/60В

*Мощность: 1500 Вт/2000 Вт

Посылка в комплект входит:

1 *COntroller

Примечание:Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.
