Описание

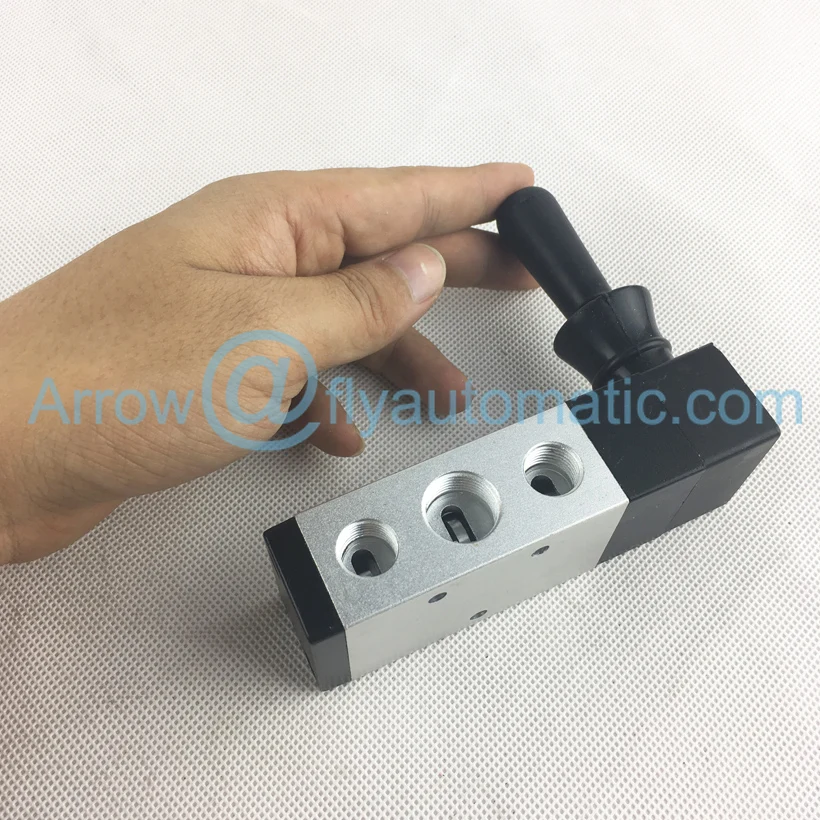

4HA330C-08 1/4 "4HA330C-10 3/8" закрытый центральный пружинный обратный ручной рычаг клапана
Код заказа
Параметры
| Модель | 210-06 | 231-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
| Жидкость | Воздух (фильтруется на 40μM фильтрующий элемент) | |||||||
| Рабочая | Тип прямого действия ручного управления | |||||||
| Порты и разъёмы Размеры | В = Out = Выхлоп = 1/8' | In = Out = 1/4' Выхлоп = 1/8' | В = Out = Выхлоп = 1/4' | In = Out = 3/8' Выхлоп = 1/4' | ||||
| Отверстие Размеры | 14.0mm м² Cv = 0,78 | 12.0mm м² Cv = 0,67 | 16.0mm м² Cv = 0,89 | 12.0mm м² Cv = 0,67 | 25.0mm м² Cv = 1,39 | 18.0mm м² Cv = 1,00 | 30.0mm м² Cv = 1,67 | 18.0mm м² Cv = 1,00 |
| Клапан Тип | 5/2 путь | 5/3 путь | 5/2 путь | 5/3 путь | 5/2 путь | 5/3 путь | 5/2 путь | 5/3 путь |
| Смазка | Не требуется | |||||||
| Давление диапазон | 0 ~ 0.8MPa (0 ~ 116psi) | |||||||
| Защита от Давление | 1.5MPa (215psi) | |||||||
| Температура | -20 ~ 70 | |||||||
| Материал тела | Алюминий из алюминиевого сплава | |||||||
| Работая угол | ±15° | ±8. 5 ° | ±15° | ±8. 5 ° | ±18° | ±10° | ±18° | ±10° |
& Loz;. PT резьба, NPT резьба и G резьба доступны.
& Loz;. Как только используется смазанный воздух, продолжайте использовать ту же среднюю среду, чтобы оптимизировать срок службы клапана. Рекомендуется использовать ISO VG32Смазка или масло того же класса.
Описание продукта:
1. Airtac ручной воздушный клапан для пневматического направленного управления.
2. 5-порт (3-сторонний выход), 3-х позиционный, 2-х позиционный Выключатель, detented золотник стиль, корпус портирован или опционально коллекторной установки.
3. 1/8 "дюймов до 3/8" NPT порты, CV = 0,67 к CV = 1,67 тогл стиль привода.
4. Ручная работа, плавное включение и точная и надежная направленность.
5. Конструкция скользящей колонны имеет хорошую герметичность и вес на светильник, легко устанавливается и демонтируется.
6. Внутреннее отверстие принимает специальную технологию обработки, которая имеет небольшие потертости трения, длительный срок службы.
7. Нет необходимости добавлять масло для смазки.
8. Крепление панели делает его удобным для установки и применения.
Установка
1. 5/3 способ ручного обратного ручного рычажного клапана расположен стальным шаром, который удобно переключать. Пожалуйста, примените соответствующую силу, чтобы избежать несоответствия положения и неправильного использования.
2. При установке панелью, Разберите прокладку в соответствии с практическими требованиями.
3. Ниже приведен метод установки для справки.
Примечание: Пожалуйста, обратите внимание на толщину панели и размер отверстия при установке панели.
Внутренняя Структура
Измерение
| Модель № изделия: | А | AB | Переменного тока | B | C | CA | D | K | Ка | KB | P | PA | Q | Автомобильный Кондиционер, контроль качества, Энергоэффективный | QB | QC | |
| 4HA230C-06 | 100,5 | 88,5 | 76,5 | 35 | 90,5 | 22 | 18 | 4,3 | 20 | 23,5 | 1/8" | 36 | 1/8" | 18 | _ | 32,5 | 8,5 |
| 4HA230E-06 | |||||||||||||||||
| 4HA230C-08 4HA230E-08 | 100,5 | 88,5 | 76,5 | 35 | 90,5 | 22 | 18 | 4,3 | 20 | 23,5 | 1/8" | 36 | 1/4" | 21 | 1,5 | 32,5 | 8,5 |
| 4HA330C-08 4HA330E-08 | 120 | 106 | 92 | 40 | 94 | 27 | 18 | 4,3 | 24 | 27,5 | 1/4" | 45 | 1/4" | 22 | _ | 40,5 | 10 |
| 4HA330C-10 4HA330E-10 | 120 | 106 | 92 | 40 | 94 | 27 | 18 | 4,3 | 24 | 27,5 | 1/4" | 45 | 3/8" | 24 | 2 | 40,5 | 10 |
Все размеры: мм
В дополнение к
Если вы получили продукт, который имеет проблему, пожалуйста, свяжитесь с нами в первый раз.
Характеристики
- Тип
- Клапаны
- Номер модели
- 4HA330C-08/10
- Fluid
- Air (to be filtered by 40μm filter element)
- Qperating
- Manual control direct acting type
- Port size
- 1/4"
- Orifice Size
- 18.0mm'(Cv=1.0)
- Valve type
- 5/3 way
- Lubrication
- Not required
- Pressure range
- 0-0.8MPa(0-116psi)
- Proof pressure
- 1.5MPa(215psi)
- Temperature
- -20-70"C
- Material body
- Aluminum alloy
