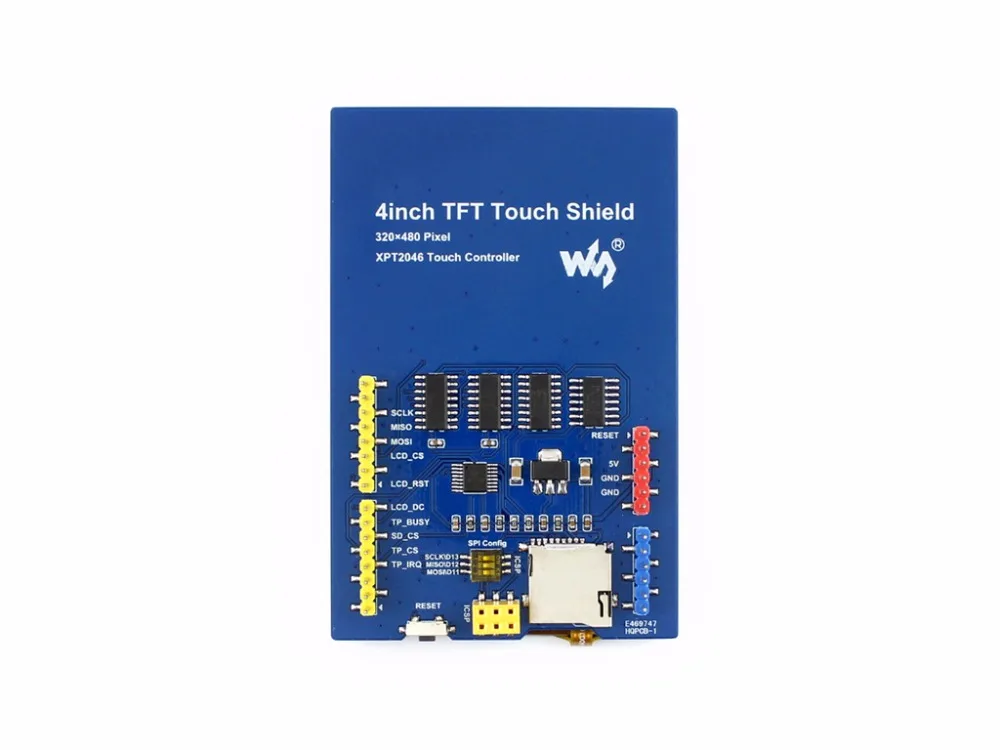

4 дюймовый сенсорный ЖК-экран для Arduino

Описание продукта:

Особенности

Резистивный сенсорный экран TFT lcd, 4 дюйма, разрешение 480x320 Стандартный интерфейс Arduino, совместимый с макетными платами, такими как Arduino UNO, Leonardo, UNO Plus, NUCLEO, XNUCLEO Встроенный автономный сенсорный контроллер, лучше касаться, чем решения, которые используют AD pins непосредственно для сенсорного управления Слот Micro SD, обеспечивает легкий способ хранения фотографий для отображения Управляется через SPI, используется только несколько контактов Arduino Поставляется с STM32 и Arduino примерами, удобными для портирования

Основные параметры

ЖК-дисплей Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
ЖК-дисплей Интерфейс	SPI
ЖК-дисплей контроллер	ILI9486
Тип сенсорного экрана	Резистивный
Сенсорный экран контроллер	XPT2046
Цвета	RGB, 65 K цвета
Разрешение	480x320 (пиксель)
Соотношение сторон	8:5
I/O Напряжение	3,3 В/5 В

Интерфейс

Символ	Arduino/NUCLEO PIN-код	Описание продукта:
5 V	5 V	5 V вход питания
GND	GND	Заземления
SCLK	D13	SPI часы
Мисо	D12	SPI ввода данных
MOSI	D11	SPI вывода данных
LCD_CS	D10	Чип LCD выбрать
LCD_RST	D8	ЖК-дисплей сброс
LCD_DC	D7	Выбор ЖК-данных/команды
TP_BUSY	D6	Сенсорная панель занят
SD_CS	D5	Карта Micro SD карта чип выберите
TP_CS	D4	Сенсорная панель Выбор микросхемы
TP_IRQ	D3	Прерывание сенсорной панели
