Описание

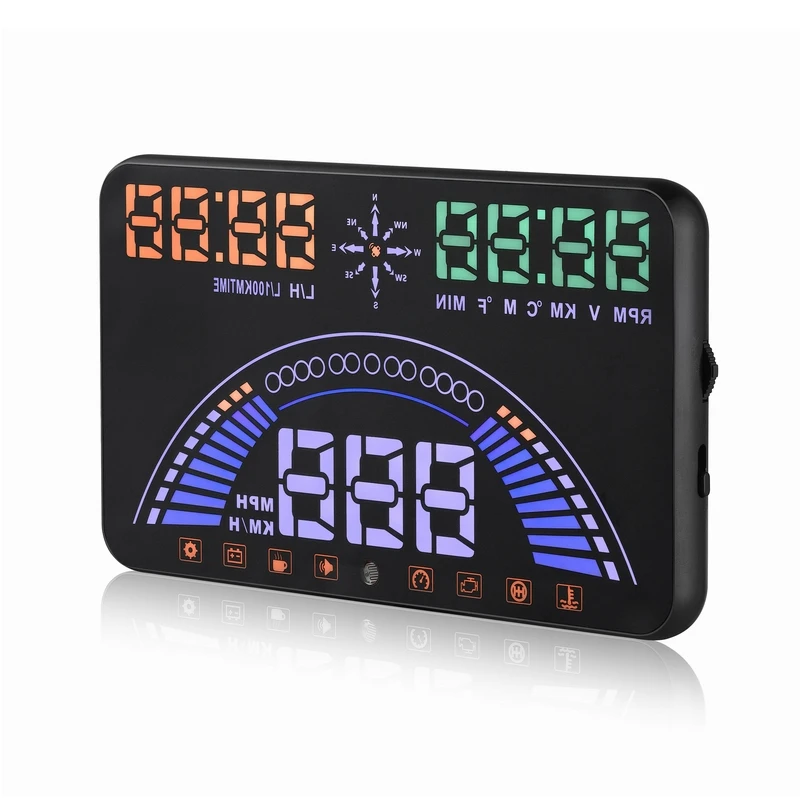

5,8 ''Hud Head Up display OBD2 OBDII + gps две системы автомобильный интерфейс скорость метр детектор за оповещение о скорости светодиодный сигнализация HUD

Головой вверх Дисплей

Модель: S7

HUD короткий для отображения головы. он отображает данные о движении на переднем ветровом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение; избегая водителей небезопасно из-за просмотра прибора во время вождения. водители могут читать информацию о движении и всегда могут держать лучшее состояние на пути с HUD.

Основные функции и функции HUD:

1. Комбинируйте OBD и gps HUD систему в один, свободный переключатель

2. 20 видов функциональные данные

3. Размер экрана 5,8 дюймов HD дисплей

4. Автоматическое включение/выключение

Режимы автоматической и ручной регулировки яркости

HUD настройки:

Так как HUD отображает данные, получаемые от ECU, данные ECU будут немного отличаться от данных приборной панели автомобиля. В то время вы можете войти в настройки меню, чтобы иметь тонкую регулировку HUD, чтобы получить те же данные, что и на приборной панели. производители HUD производят корректировки в соответствии с общим тестовым значением перед выпуском HUD, Если вы обнаружите что-то другое с значениями приборной панели, пожалуйста, сделайте регулировку, как показано ниже:

Длительное нажатие в волновой кнопке 5 секунд, чтобы войти в настройки меню (3 направления здесь для вашего выбора: вверх, по вертикали и вниз), вертикальное короткое нажатие 1 раз, значение меню увеличится вместе с ним, вверх или вниз, чтобы увеличить или уменьшить параметр. вертикально Длительное нажатие 5 секунд для сохранения и выхода после регулировки.

Режим OBD: решения для общих проблем

1.(Режим OBD) экран HUD без дисплея и без питания

Проверяя кабель автомобильного зарядного устройства, если он плотный, потяните OBD кабель несколько раз вставляемый, проверьте переключатель HUD, если он включится. Если нет дисплея, пожалуйста, попробуйте другой автомобиль, чтобы проверить и проверить, является ли интерфейс автомобильного прикуривателя плохим, если это плохой прикуриватель, пожалуйста, попробуйте подключить кабельную линию к автомобильному аккумулятору.

2.(Режим OBD) экран HUD показывает только напряжение и автоматическое отключение питания через 30 секунд.

HUD в режиме OBD доступен только для автомобилей с OBDII и EOBD соглашение (регион США: после 2003, другие регионы: после 2007), если HUD может отображать только напряжение, это докажет, что ваш автомобиль не может быть совместим с режимом OBD, в это время, пожалуйста, Измените режим gps, чем может работать HUD.

3. (режим OBD) не ясно видеть, когда HUD под солнечным светом, и с двойным отражением.

Проверьте, разорвана ли защитная пленка HUD host, и, пожалуйста, прикрепите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

В состоянии с питанием, вертикальная нажмите кнопку волны 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, потяните кнопку волны к параметру 2, и вертикальный нажмите 5 секунд, чтобы сохранить.

4. (режим OBD) неправильная работа привести к авариям или неточным датам

Выполните сброс. в состоянии питания, вертикальная нажмите в волновой кнопке в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 16, потяните кнопку волны к параметру 1, вертикальный пресс за 5 секунд для экономии.

5.(Режим OBD) неточная скорость

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню опции, здесь меню опция показывает 0, параметр показывает 107, вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. после регулировки, вертикальный нажмите в течение 5 секунд, чтобы сохранить его.

6. (режим OBD) неточное потребление топлива

В состоянии с питанием, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню, Нажмите в 14 раз, чтобы найти меню 14, значение по умолчанию составляет 20 (означает, что излучение составляет 2.0L), вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение в соответствии с различием с вашим автомобилем излучения, пока он не показывает правильность. вертикальный пресс в течение 5 секунд для сохранения и выхода.

Или найдите меню 2, параметр показывает 100, вверх или вниз, чтобы настроить.

7.(Режим OBD) HUD не может быть автоматически отключен и Настройка меню для автомобилей с функцией Start Stop

Вертикальный короткий нажмите кнопку волны 5 секунд, чтобы войти в настройки меню, вертикальный короткий нажмите 7 раз, чтобы меню 7, по умолчанию параметр 1, вверх или вниз Кнопка волны для регулировки значения по умолчанию до 3 (3 для переключателя управления напряжением для запуска автомобиля), Вертикальный пресс в течение 5 секунд для сохранения и выхода.

Если все еще не может выключаться автоматически, вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 15 раз в меню 15, значение по умолчанию 132, вверх или вниз для регулировки значения по умолчанию до 135, вертикальный нажмите в течение 5 секунд для сохранения и выхода.

8.(Режим OBD) HUD не может быть автоматически включен

Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 15 раз в меню 15, по умолчанию параметр 132, вверх или вниз изменить его на 128, вертикальный пресс в течение 5 секунд для сохранения и выхода.

Режим gps: решения для общих проблем

1. (режим gps) HUD экран без дисплея и без питания

Для предотвращения энергопотребления, по умолчанию Пусковое напряжение составляет 13,2 В, при запуске двигателя HUD будет автоматически включаться, когда он достигает 13,2 В, проверьте, плотно ли кабель автомобильного зарядного устройства, вытягивайте несколько раз, проверьте, открывается ли переключатель HUD. Если ответа нет, пожалуйста, попробуйте другой автомобиль или проверьте, плохой ли интерфейс автомобильного прикуривателя, если Диагностика не хорошая, подключите кабельную линию к аккумулятору для хранения.

2. (режим gps) HUD не может быть автоматически включенным или повторным отключением при движении

По умолчанию Пусковое напряжение HUD составляет 13,2 В, если напряжение автомобиля меньше этого значения, HUD не может начать, проверьте, включен ли двигатель автомобиля. Если вы уже запускаете двигатель, пожалуйста, нажмите вертикально в волновой кнопке 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз, чтобы меню 7, вверх или вниз Кнопка для регулировки значения параметра от 132 до 128.

3. (режим gps) HUD не может быть автоматически отключен после отключения автомобиля

По умолчанию Пусковое напряжение HUD составляет 13,2 В, если напряжение автомобиля достигает этого значения, HUD автоматически включится, когда напряжение автомобиля ниже этого значения, HUD автоматически отключится, пожалуйста, нажмите 7 раз, чтобы найти меню 7, и отрегулируйте значение по умолчанию от 132 до 135.

4. (режим gps) неточная скорость

В состоянии с питанием, вертикальная нажмите в волновой кнопке 5 секунд, чтобы войти в меню, меню Показывает 0, параметр показывает 107, вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение в зависимости от разницы с приборной панелью, пока она не показывает правильность. вертикальный пресс в течение 5 секунд для сохранения и выхода.

5. (режим gps) Сигнальная сигнализация

HUD по умолчанию по значению скорости сигнализации 150, его можно отрегулировать.

В состоянии с питанием, вертикальный нажмите в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 1 раз в меню 1, параметр 150, здесь 150 означает, что когда скорость вождения достигает 150, hud выдаст сигнал о скорости, вверх или вниз кнопку волны, чтобы увеличить или уменьшить значение. вертикальный пресс в течение 5 секунд, чтобы сохранить после регулировки.

6. (режим gps) не ясно видеть, когда HUD под солнечным светом и с двойным отражением.

Проверьте, разорвана ли защитная пленка HUD host, и, пожалуйста, прикрепите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

7. (режим gps) неправильная работа привести к авариям или Неточные данные

Выполните сброс. в состоянии питания, вертикальный нажмите в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 8, потяните кнопку волны к параметру 1, вертикальный пресс в течение 5 секунд для сохранения и выхода.

8. (режим gps) неточное время

Убедитесь, что ваш GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для регулировки HUD. вертикальный нажмите 5 секунд, чтобы войти в настройки меню, короткое нажатие 6 раз в меню 6, параметр показывает 8 (означает GMT + 8) вверх или вниз Кнопка волны настраивается на часовой пояс вашей собственной страны. (Пожалуйста, обратитесь к форме кода регулировки hud)
