Описание
Применимый Процессор: 51, AVR, STM32, PIC, MSP430, DSP муфта для рук и т. д.
MD050SD 8080 16 бит параллельный интерфейс шины сроки разрешение 800 × 480, 16 M цветов дисплей Панель, комплексный гироборд с колесами 8 дюймов дисплей (можно использовать память при использовании расширенной памяти). Внутренний модуль с использованием CPLD + SDRAM управляемого RGB интерфейса дисплея, выполненного в RGB интерфейсе между автобусным интерфейсом и преобразованием также предлагает широкий спектр полезных функций, пожалуйста, обратитесь к следующим детальным описаниям и демонстрационной программы.
Стабильность работы модуля с супер защитой от помех, далеко за пределами SSD1963 программы водителя на рынке, SSD1963 помехи плохой, черный и белый аварийный риск. Функция, этот модуль обеспечивает 8 памяти может записывать данные обратно, команда мгновенно переключает полноэкранные Дисплейные данные, далеко за пределами программы драйвера RA8875 на рынке. Управление MD050SD устраняет громоздкий общий tft-код инициализации, MD050SD без инициализации, просто нужно сделать сброс операции может начать работу. Только нужно использовать как минимум пять инструкции укладчика могут работать нормально. Значительно упрощает количество кода программы, уменьшая сложность отладки и вероятность ошибки программы.
MD050SD быстро реагирует, может достигать 200ns циклов чтения и записи. Самый быстрый результат полного обновления экрана 13 кадров, интегрированный буфер SDRAM 8 Мб, соответствующий восьми дисплеям. Отображение набора записей страниц для чтения и записи страниц независимо, отображаемая в настоящее время страница и страницы могут быть прочитаны на разных листах, облегчение достижения задней части записывается, полная страница быстрая переключение. Tft-драйверы оптимизированы по времени и конструкции цепи для обеспечения точного уменьшения цвета, отображения стабильного, мерцания или устранения цвета канала, и обеспечивает светодиодный драйвер подсветки, яркость от 0 (выключено) до 16 (полностью) между регулировкой.
Инструкции по настройке рабочего регистратора контроль задней подсветки: 300 Гц PWM сигнал для привода подсветки, высокая эффективность преобразования энергии и мерцающие эффекты, когда индикатор подсветки установлен до 0, подсветка отключается при включении подсветки значение сброса включения 0, до... Избегайте отображения Huaping на мощности, может очистить экран, когда питание сначала, затем включите подсветку с подсветкой максимальное значение 16 (0x10), будет пропущен при записи на значение больше 16. Указан ряд адресов: Ранг адреса, соответствующий адресу внутренней оперативной памяти, полученному от управления панелью управления, пользователь не должен рассчитать соответствие между рядами адреса оперативной памяти, непосредственно Введите адрес с координатами, ранг направления приращения адреса:. Адрес столбца непрерывной записи автоматически увеличивается на 1. будет цикл к следующей строке пусковой позиции до максимального, заданного позже. Чтение и запись канала данных при чтении данных отображения, чтобы убедиться, что значение рабочего регистратора настроено на 0x0F, выберите путь данных точки; рабочие регистраторы для чтения и отображения данных не могут быть изменены для других значений, в противном случае чтение не может быть успешным сбросом и инициализацией pin-контроля сброса процедуры: .. Потяните низко, выдерживает более 5 мс (рекомендуется 8 мс); затем вытяните высоко, выдерживает более 5 мс (рекомендуется 8 мс), могут быть приняты только после записи данных.
Код образца (8051)
/Установите Исходные и конечные адреса
Силы Address_set (unsigned int x1, unsigned int y1, unsigned int x2, unsigned int y2)
{LCD_WR_REG (0x02);/start y LCD_WR_DATA (y1); LCD_WR_REG (0x03);/start x LCD_WR_DATA (x1); LCD_WR_REG (0x06); /концом у LCD_WR_DATA (y2); LCD_WR_REG (0x07);/Конец x LCD_WR_DATA (x2); LCD_WR_REG (0x0f);
} Долл. США
Void Lcd_Init (void)
{LCD_RD = 1; LCD_WR = 1; lcd_resest = 0; delayms (8);/здесь гарантированно более 8 мс lcd_resest = 1; delayms (8); /здесь гарантированно имеет более 8 мс LCD_CS = 0;/открытый чип включает LCD_WR_REG (0x01); /Включите подсветку LCD_WR_DATA (16);
} Долл. США
/Прозрачная функция экрана
/Цвет: для очистки экрана, наполненного цветом
Силы LCD_Clear (u16 Цвет)
{U8 ВХ, VL; u16 i, j; ВХ = Цвет> 8; VL = Цвет; Address_set (0,0, LCD_W-1, LCD_H-1); (i = 0; i <LCD_W; i +) {для (j = 0; j <LCD_H; j +) {LCD_WR_DATA8 (VH, VL) }}
} Долл. США
Если вы не используете многостраничную функцию памяти, можно использовать как обычный tft-контроллер, работающий, так как это не имеет значения скопление связанных страниц памяти, страница питания по умолчанию для операционной секции 0, на странице также отображается первый 0. Если вы используете многостраничную память, добавьте следующие две функции для установки страницы:
Void WritePage (неподписанный char index)/Установите текущее рабочее место, питание по умолчанию 0
{LCD_WR_REG (0x05); LCD_WR_DATA (индекс);
} Долл. США
Void ShowPage (unsigned char index)/Установите отображаемую на данный момент страницу, по умолчанию при подключении 0
{LCD_WR_REG (0x04); LCD_WR_DATA (индекс);
} Долл. США

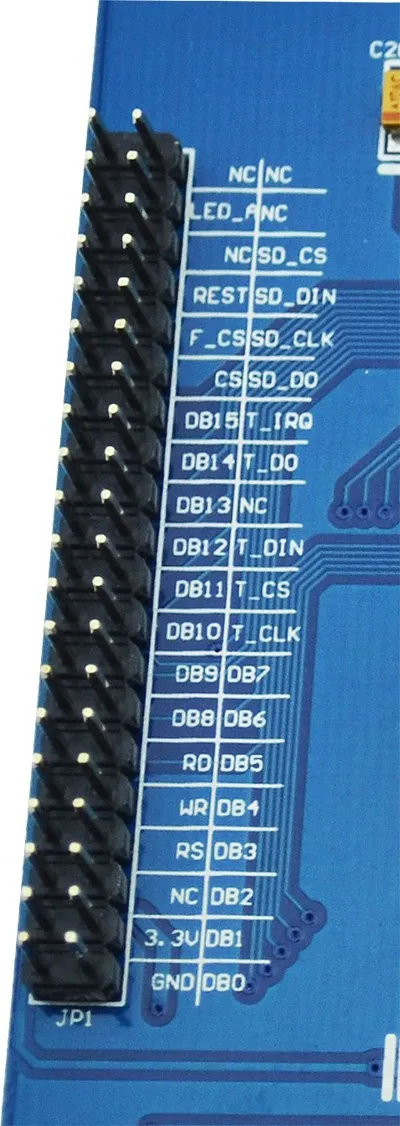

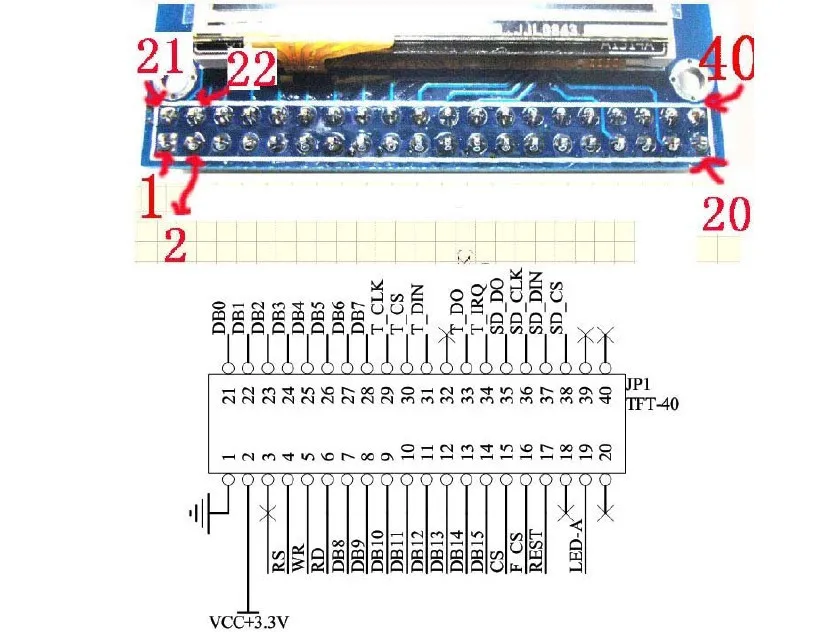

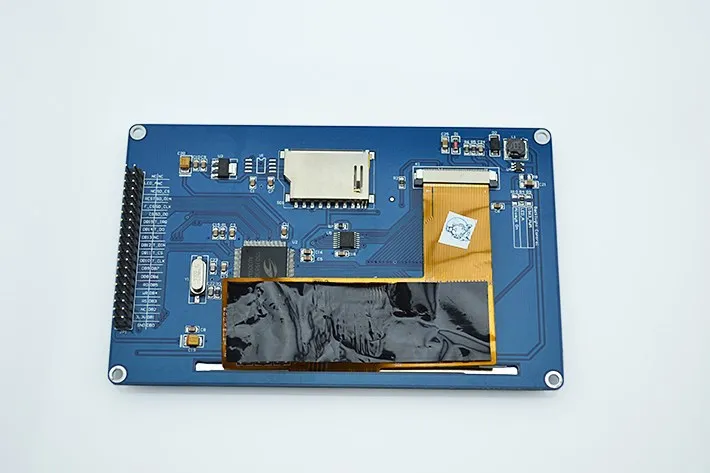

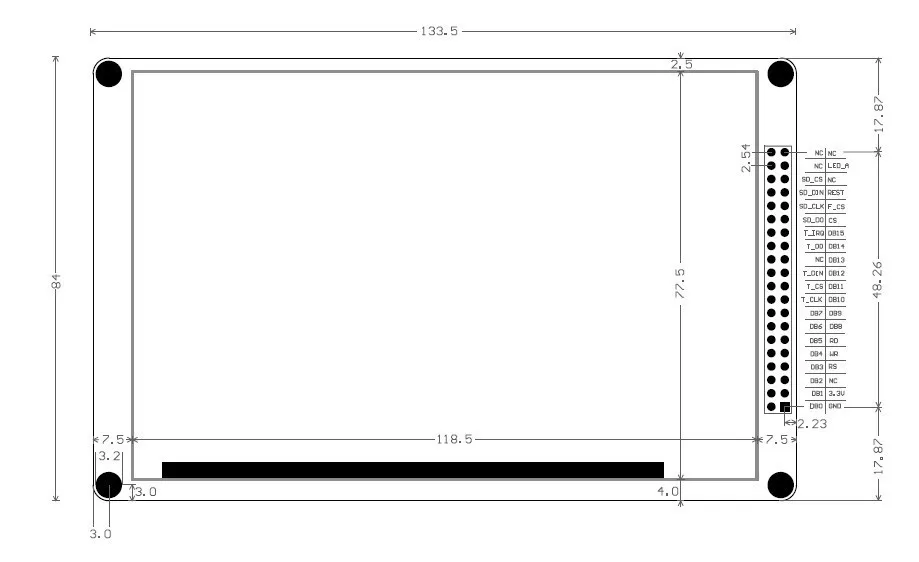

Описание контакта:
T _ начала pin сенсорный pin-код, циклическая запись, SD _ начало ПИН-кода SD контроль карты контактов, F _ начало pin-код
Управление вспышкой контактов. Другие значки управления TFT, чипы вспышки для установки в сторону, бортовой и без пайки, если вы покупаете
Дома есть необходимость, на вашем собственном сварочном флэш-чипе SPI интерфейс.

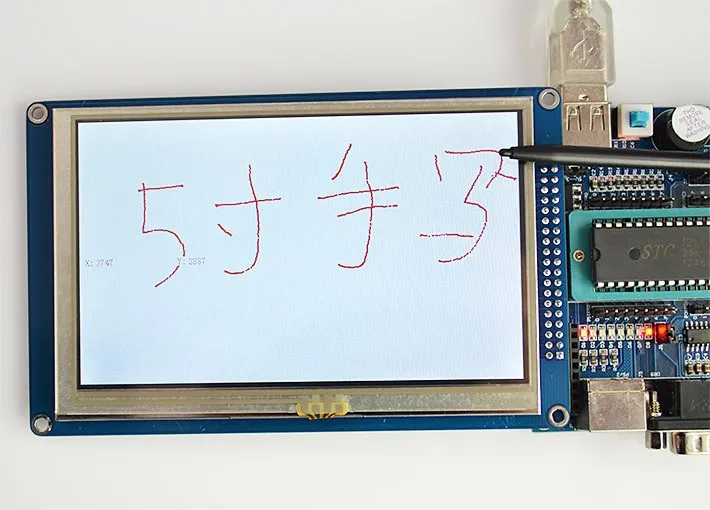

51 тестовая программа инструкции по проводке:
Среда тестирования кода: JME-2 основная плата + 1 Т микроконтроллер STC циклы инструкции (51 ядро
STC12LE5A60S2) + 33 M чип осциллятор рабочее напряжение 3,3 V
Программа по умолчанию IO подключения:
Линия управления: RS-P3 ^ 5; WR-P3 ^ 6; RD-P3 ^ 7; CS-P1 ^ 0; REST-P1 ^ 2;
Линия передачи данных: DB0-DB7 в свою очередь соединены P0 ^ 0-P0 ^ 7; DB8-DB15 свою очередь соединены P2 ^ 0-P2 ^ 7;
Подключение сенсорной функции: (не используйте касание время от времени для подключения)
D_CLK-P1 ^ 7; D_CS-P1 ^ 4; D_DIN-P3 ^ 0; D_OUT-P3 ^ 1; D_PENIRQ-P3 ^ 4;
*/
TFT мощность: источник питания экрана 2,8-3,3 В; не забудьте использовать 5 В, напряжение на модуле не все ноги
Превышает 3,3 В, помните.
Подсветка: Модуль унаследовал схему драйвера подсветки, LED_A ноги к высокому свету на свету, к низкой задней части
Свет выключен, PWM сигнал может контролировать яркость.
