QL-TC5Изменение уровня воды/Контроллер Спецификация
| Функции продукта и характеристики |
| 1.Этот элемент управленияУстройство имеет функцию обнаружения и передачи сигналов электрода уровня воды и может преобразовывать сигналы электрода уровня воды в импульсные сигналы. |
| 2.Этот элемент управленияУстройство имеет функции высокий уровень воды, чрезвычайно низкий уровень воды, низкий уровень воды и уровень воды электрода обнаружения ошибок и сигнализации. |
| 3.Контроллер имеет функцию контроля уровня воды, которая может контролировать открытие и остановка насоса в соответствии с установленным уровнем воды. |
| 4.Контроллер может использоваться в качестве контроллера водоснабжения или дренажного контроллера в соответствии с требованиями. |
| 5.Уровень воды контроллера обнаружен в режиме работы переменного тока, Средний рабочий ток небольшой, и он не будет привести к загрязнению качества воды. |
| Продукт технический индекс |
| 1.Рабочее напряжение:220 V; |
| 2.Контрольный выходной ток: 3A; |
| 3.Потребляемая мощность: 3,5 ва; |
| 4.Сопротивление электрода: 0 ~ 4 кОм (рекомендуемое значение) |
| 5.Время отклика: 100 мс; |
| 6.Температура окружающей среды-от-10 до + 55 С. |
| 7.Внешний размер:96×90×72(Мм); |
| 8.Вес: 0,5 кг; |
| 9.Установка: Стандартная направляющая установка. |

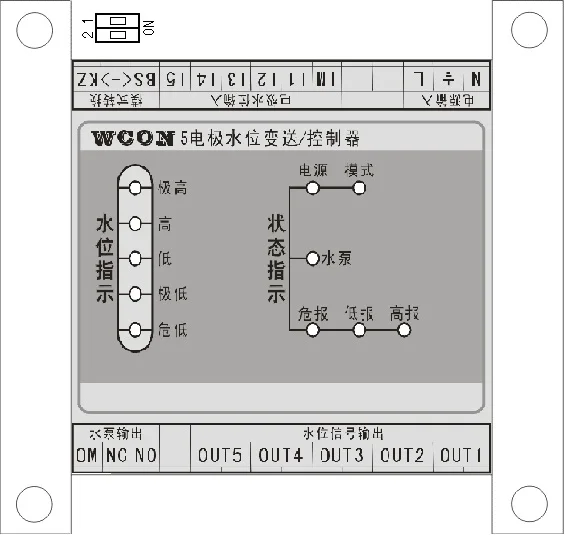

| Панель Описание | |
 | 1.Extreme: сигнал тревогиИЦепь задвижка воды насос |
| 2.Gao: стопорный насос (водопровод)/насос (дренаж) | |
| 3.Низкий: стопорный насос (слив)/насос (подача воды) | |
| 4.Крайне низким: сигнал тревоги | |
| 5.Низкий уровень риска:Позвоните в полицииИЦепь задвижка воды насос | |
| 6.Отчет об опасности, низкий уровень и высокая производительность: индикация сигнала тревоги | |
| 7.Насос: инструкции по эксплуатации водяного насоса | |
| 8.Источник питания: инструкции по эксплуатации для источника питания | |
| 9.Режим: индикация переменной доставки/режима управления | |
Схема проводки на диаграмме является схемой. Пожалуйста, подключите инструкции на поверхности контроллера.
| Внешних электрических инструкции по подключению |
| 1.I1I2, I3, I4 и I5 являются уровня воды вход электродов, начиная с самого низкого уровня воды на самый высокий уровень воды с пятью воды точек. |
| 2.Обмен мгновенными сообщениямиДля ввода уровня воды в общий конец, использование должно гарантировать, что электрод является нормальным, в противном случае все электроды не будут работать; |
| 3.NL вход питания, AC 220 В переменного тока и 50 Гц; |
| 4.0UT10UT2, 0UT3, 0UT4 и 0UT5-выходные точки уровня воды, соответствующие пяти точкам уровня воды. |
| 5.ОмДля выхода управления насосом общий конец, OM + NO-датчики, OM + NC обычно закрыт контакт. |
| 6.Выходная точка управления насосом обеспечивает нормальный открытый (OM + NO) и нормально закрытый (OM + NC) два контакта, и подключен по требованию. Если управление водяной нагнетающий насос, часто открыт точка подключена с низким уровнем воды электрода, часто с острым закрытым, связанных с высокий уровень воды электрода; в тех случаях, когда контроль сточных вод очистки сточных вод, наоборот. |
| Преобразования/Управление преобразования инструкции | |
 | Как показано на изображении, Для преобразования режима работы просто переверните переключатель верхнего левого циферблата в обратном направлении, как показано на рисунке.,В тех случаях, когда2Циферблат доНаВ направлении, это изменить режим работы, в противном случае, чтобы контролировать рабочий режим. |
| Функции при смене режима доставки |
| 1.В этом режиме работы контроллер выводит только электроды уровня воды, и контроллер собирает их отдельно.I1 ~ I5Состояние уровня воды собрано, и состояние собранного уровня воды является последовательным выходомOUT1 ~ OUT5; |
| 2.В этом режиме работы контроллер имеет функцию тревожной и Блокирующей защиты с низким, высоким и низким уровнем воды. |
| 3.В этом режиме работы контроллер не имеет функции защиты электрода уровня воды. |
| Управляйте функцией в режиме работы |
| 1.В этом режиме работы контроллер собирает отдельно.I1 ~ I5Уровень воды. Когда водяной нагнетающий насос контролируется, уровень воды ниже.I3Когда уровень воды включен, включите насос для пополнения воды; когда уровень воды вышеI4Когда уровень воды выключен, насос перестанет наполнять.. В тех случаях, когда контролируемый дренаж туфли-лодочкиКогда уровень воды нижеI3Когда уровень воды выключен, насос отключается для пополнения. Когда уровень воды выше уровня воды, уровень воды выше.I4Когда уровень воды включен, насос открывается для дренажа. |
| 2.В этом режиме работы контроллер имеет низкий уровень воды.(I1)Крайне низкая(I2)Чрезвычайно высокая(I5)State alarm, alarm state, соответственно, мигающий дисплей, соответствующий сигнальный индикатор уровня воды, и выход сигнала тревоги, точка выхода сигнала и точка входа сигнала один к одному:Опасности низкая перепискиOUT1Очень низкая перепискиOUT2Очень высокой перепискиOUT5; |
| 3.В этом режиме, когда уровень воды находится в состоянии критического низкого и чрезвычайно высокий уровень воды, контроллер блокирует и закрывает контроль насоса. |
| 4.В этом режиме работы контроллер имеет функцию защиты от неисправностей для ошибок электрода уровня воды. При возникновении ошибок в обнаружении электрода, все выходы передатчика выключены и все индикаторы уровня воды мигают. |
| На что следует обратить внимание |
| 1.Входной терминал сигнала обнаружения уровня воды контроллера является общим терминалом (IM) в машине, который должен быть соединен с резервуаром для воды или общий электрод котла. Другой разумный контроллер потеряет общий терминал и не может обнаруживать другие сигналы уровня воды. |
| 2.Выходной терминал управления насосом контроллера обеспечивает только два переключателя, один ВКЛ и один ВЫКЛ. Внутри нет выхода питания, и пожарная проволока и нулевой провод не могут быть подключены к распределенному сиденью одновременно. |
| 3.В режиме вывода все выходные точки обеспечивают набор импульсных выходов и могут использоваться только в качестве сигналов переключения, а не с устройствами нагрузки. |
| 4.При возникновении аварийных сигналов и аварий, необходимо вовремя узнать причины, а после обработки, чтобы убедиться, что авария может быть отменена до непрерывной эксплуатации. |
| 5.Этот контроллер должен быть помещен в хорошо проветриваемом и сухом помещении, а не непосредственно помещен в влажную насосную станцию. |
| 6.Если нагрузка двигателя с большой помпой контролируется, контактор переменного тока должен быть использован для переключения, но не непосредственно управляется этим контроллером, в противном случае контроллер будет выгореть из-за перегрузки. |
| 7.Необходимо, чтобы профессионалы проводили руководство и работу во время трансформации режима передачи/управления. |
'
