5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

Описание

Типичные области применения

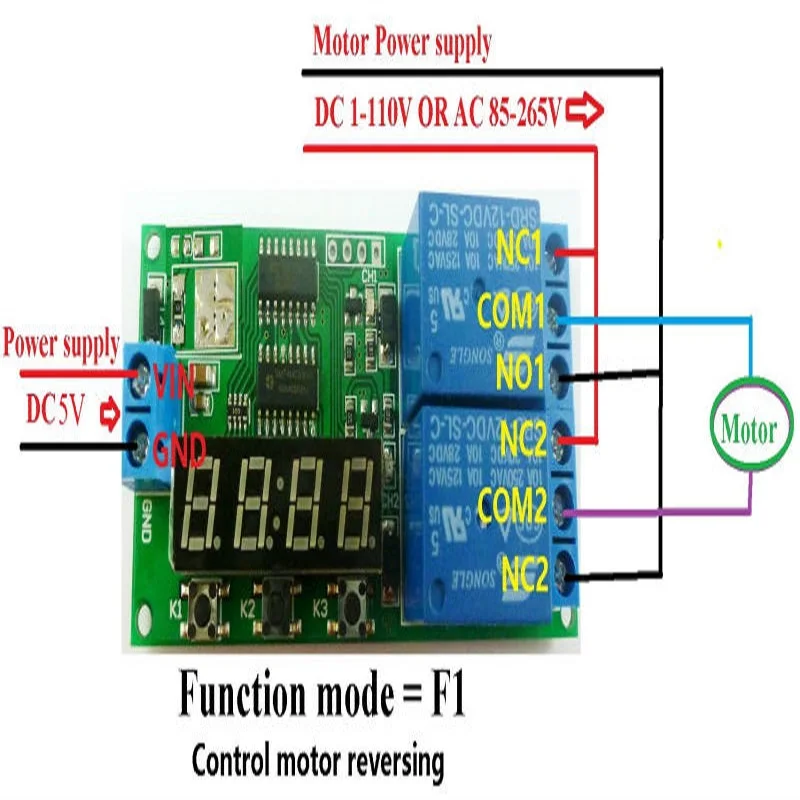

1 цепь управления реверсом двигателя, источник питания 5 в постоянного тока, схема подключения ниже. "Нагрузка" может быть двигателем постоянного тока 1-110 В или 85-265 В переменного/постоянного тока 5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

2 живого провода и Netural провода управления цепи, источник питания DC 5 В, схема подключения ниже. "Нагрузка" может быть 85-265 В переменного тока 5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

Название продукта:5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

Посылка включен:

5 шт. DC 5 В 2 канала задержка цикла релейная плата 5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный

Описание:

5 в постоянного тока 2 канала 0-9999 секунд многофункциональная плата реле задержки

Девять видов функций можно переключать

Продукты могут установить время задержки и функции. После настройки, значение настройки питания-это предыдущая настройка времени задержки и функции, как мы устанавливаем последнее время (функция отключения питания);

Размер: 75 мм × 35 мм x 20 мм

Вес: 35 г

Максимальная грузоподъемность реле: DC 1-110 V/6A; AC 85-250 V/5A

Руководство пользователя:

Noun решения:

COM: общий терминал

Позиция №: нормально открытый

NC: нормально закрытый

Реле Закрыто: COM подключение нет, COM разъединение NC

Реле открытое: COM отключение нет, COM подключение NC

Функция режим:

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный F1После включения питания. Реле 1 закрытый, реле 2 Открытый, время задержки T1. Затем реле 1 открытое, реле 2 закрыто. Время задержки t2.реле 1 close, реле 2 open, время задержки t1.такие повторные циклы действия... (дляМотор заднего хода)

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный F2После включения. Реле 1 close, реле 2 close, время задержки T1. Затем реле 1 открытое, реле 2 открытое. Время задержки T2. Реле 1 close, реле 2 close, время задержки T1. Такие повторяющиеся циклы действий...

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный F3После включения питания. Реле 1 закрывает, время задержки T1. Затем реле 1 открыть, время задержки T2. Реле 1 закрывает, время задержки T1. Такие повторяющиеся циклы действий..., Реле 2 никогда не работает.

F4После включения питания. Реле 2 открытое, время задержки T1. Затем реле 2 закрывает, время задержки T2. Реле 2 закрывает, время задержки T1. Такие повторяющиеся циклы действий..., Реле 1 никогда не работает.

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный F5После включения питания. Relay1 и реле 2 закрывают, время задержки T1.Relay1 и реле 2 открытые (Контроль живого провода и netural провода)

F6После включения питания. Реле 1 закрывает, время задержки T1. Затем реле 1 открытое, реле 2 никогда не работает.

F7После включения питания. Реле 2 без действий, время задержки T1. Затем реле 2 закрываются, реле 1 никогда не работает.

5 шт. DC 5 в цифровой двойной программируемый реле управления таймер задержки цикла переключатель времени светодиодный F8После включения питания. Реле 1 и реле 2 закрываются, время задержки T1. Затем реле 1 открытое, время задержки T2, реле 2 открытое.

F9После включения питания. Реле 1 и реле 2 Оба открытые, время задержки T1. Затем реле 1 закрывает, время задержки T2, реле 2 закрывает.

Функция переключатель режимов:

Удерживайте нажатие K1, нажмите K2 для переключения функционального режима

Режим F5 F6 F7 имеет только 1 счетчик времени задержки (T1), другой режим имеет два счетчика времени задержки (T1 T2); сохраняйте нажатие K1, нажмите K3, переключатель T1 T2 счетчика.

Регулировка времени задержки:

Нажмите K2, переключение 4 бит счетчика времени задержки (0000 ~ 9999 с), выбранная битовая вспышка, нажмите K3 для регулировки счетчика. Повторите, чтобы переключить остальные биты.

После переключения всех бит, затем нажмите K2 Выход Регулируемый режим задержки; или нажмите K1, выход Регулируемый режим задержки; или подождите 10 секунд режим регулировки выхода

Дисплей следующим образом:

Удерживайте нажатие K3 в течение 5 секунд, цифровой дисплей выключается. Удерживайте нажатие K3 5 секунд больше (или повторное питание), цифровой дисплей включается.

Режим F5 F6 F7 F8 F9, счетчик задержки завершён, цифровой дисплей выключен, введите режим низкой мощности, нажмите K1, выход из режима низкой мощности
