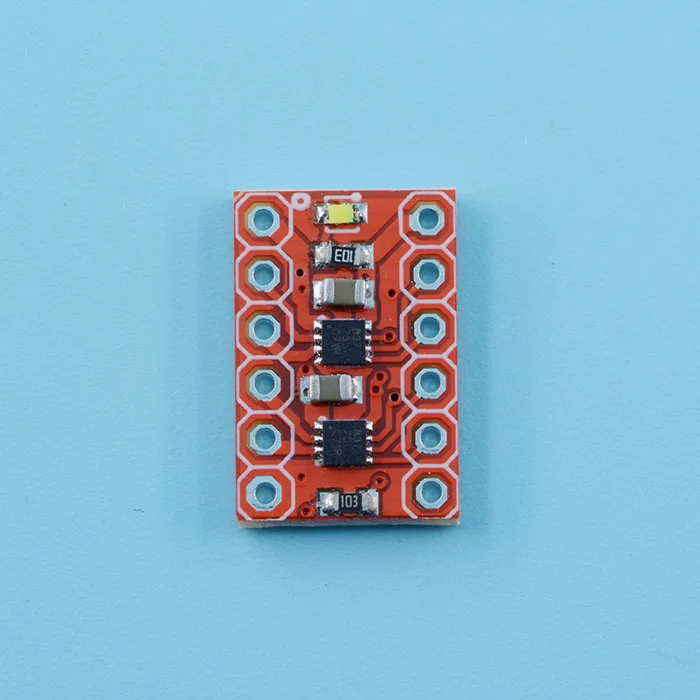

5 шт. DRV8837 модуль постоянного тока двигатель Привод модуль двойной 1.8a ток малый объем

Модуль DRV8837 может обеспечить выходной ток до 1,8 А. Он работает на напряжении мощности двигателя от 0 до 11 в, а напряжение питания устройства от 1,8 в до 7,0 в. Модуль DRV8837 имеет два входных интерфейса PWM (IN/IN).DRV8837 оснащен входным интерфейсом PH/EN, оба из которых совместимы с промышленными стандартными устройствами, а также внутренними функциями отключения для защиты от перегрузки по току, защиты от короткого замыкания, блокировка под напряжением и защита от перегрева.

Параметры:

Размер модуля: 10,5 мм x 16 мм

2 H мостовой двигатель вождения дороги приводит два мотора постоянного тока (MOSFET) на сопротивление: высокая сторона + низкая сторона + LS (HS) 280 m Ω)

2 канала 1.8a Максимальный ток привода

Независимый двигатель и логический контакт питания:

Мотор VM: от 0 до 11 в

Логическая VC: от 1,8 до 7 в

Широтно-импульсная модуляция (ШИМ) или интерфейс PH/EN

DRV8837: широтно-импульсная модуляция (ШИМ), В1/IN2/IN3/IN4

Контактный разъем nSLEEP имеет режим сна низкой мощности с максимальным током сна 120nA

Защитные свойства

VCC низковольтный атрезия (UVLO)

Защита от перегрузки по току (OCP)

Отключение тепла (TSD)

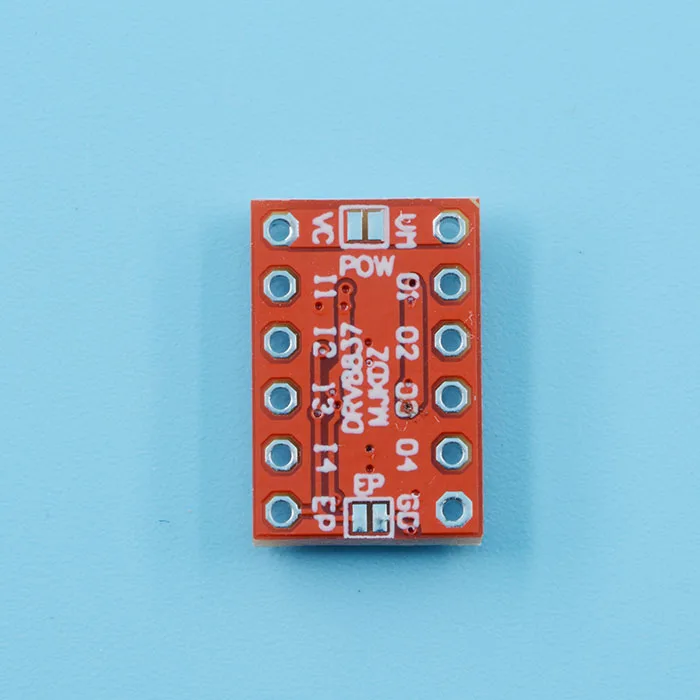

Описание pin-код:

I1 и I2/I3/I2-это четыре входа управления, O1/O2/O3/m1-это четыре выхода на двигатель постоянного тока, напряжение VCC-это полное название VC 1,8 7 v логическое входное напряжение, VM-моторное напряжение zero-11 v, GD-GND, EP является nSLEEP sleep pin, короткий контакт VC-за VM находится в напряжении питания небольшой и 7 в может короткое время паять соединения, с блоком питания может питания, если более 7 в, пожалуйста, не короткий саб, EP-GD короткий от припоя короткий после ограничения использования моделей сна.
