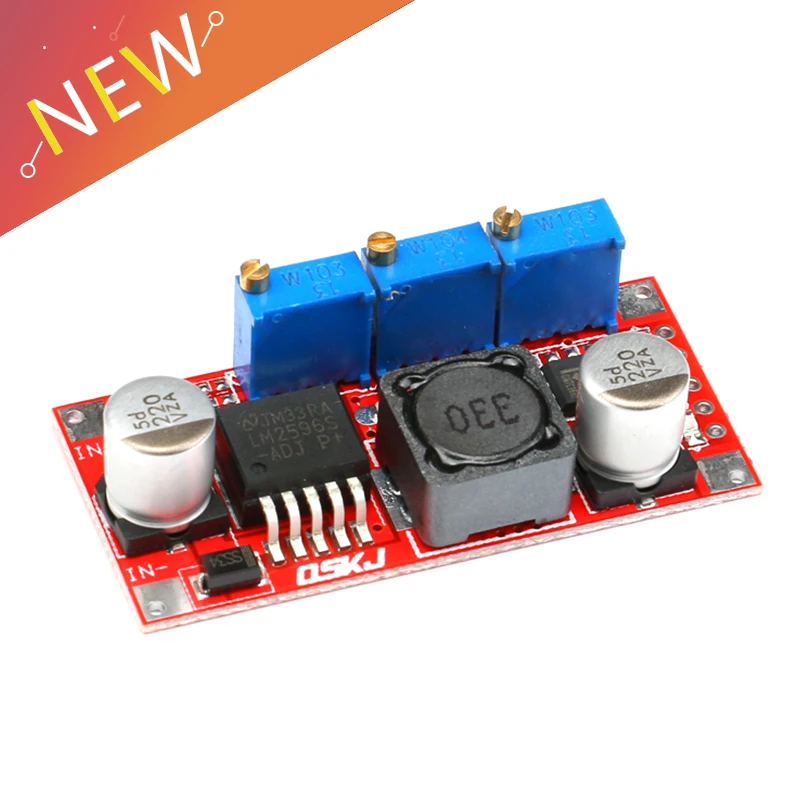

5 шт. LM2596 DC-DC понижающий CC CV модуль питания светодиодный драйвер зарядное устройство Регулируемый LM2596S постоянное напряжение тока

Описание

LM2596 DC-DC понижающий CC CV модуль питания светодиодный драйвер зарядное устройство Регулируемый LM2596S постоянное напряжение токаОписание продукта:Входное напряжение: 7-35 вВыходное напряжение: 1,25-30 в РегулируемыйВыходное напряжение: входное напряжение должно быть выше, чем выходное напряжение 2 вВыходной ток: 0-3A, 3A максимумВыходная мощность: 15 Вт (если температура высокая, пожалуйста, усилите тепловыделение)Эффективность преобразования: 92% максимум (чем выше выходное напряжение, тем выше эффективность)Ток поворотной лампы: значение постоянного тока * (1%-100%), ток поворотной лампы и связь значений постоянного тока, например, значение постоянного тока составляет 3 А, поверните ток лампы в 0,1 раз больше постоянного тока (0,1*3 A = 0.1A), Когда значение регулирования постоянного тока в 2А, поверните ток лампы в 0,1 раз, чем постоянного тока (0,1 * 2А = 0.2A). Отгрузка по умолчанию должна быть настроена на 0,1 разИндикатор светильник:Индикатор постоянного тока cc красный светильник,Индикатор зарядки светильник красный,Индикатор полной зарядки светло-синийВыходная пульсация: полоса пропускания 20 м (только для справки)Вход 12V Выход 5V 3A 60mV (макс)Рабочая температура: Промышленный класс (-40-+ 85 градусов Цельсия) (когда температура более 40 градусов, пожалуйста, уменьшите мощность, или Увеличьте тепловыделение)Повышение температуры при полной нагрузке: 45 градусов ЦельсияТок без нагрузки: 10 мА (12 В до 4,2 в)Регулирование нагрузки: ± 1%Регулирование напряжения: ± 0.5%Скорость динамического отклика: 5% 200uSЗащита от короткого замыкания на выходе: Да, постоянный ток (Настройка тока, значение постоянного тока)Режим подключения: может привести непосредственно к сварке на печатной платеБатарея способы зарядки1. Определите поплавковое напряжение и зарядный ток, которые необходимо заряжать аккумулятор и входное напряжение модуля.2. Регулируемый потенциометр постоянного напряжения, выходное напряжение регулируется до 5 В.3. Используйте мультиметр 10A Измерение тока блока выходной ток короткого замыкания, между тем регулируя потенциометр постоянного тока, чтобы выходной ток достигает заданного значения тока.4. Ток лампы поворота зарядки по умолчанию составляет 0,1 раз от тока зарядки (значение тока). Если вам нужно, Отрегулируйте потенциометр тока лампы поворота (как правило, Не регулируйте).5. Регулируемый потенциометр постоянного напряжения, чтобы сделать выходное напряжение на плавающее напряжение заряда.6. Подключите аккумулятор, чтобы попробовать зарядку (1, 2, 3, 4, 5 шагов-это Входная мощность модуля, выход без нагрузки не подключен к батарее).Светодиодный Постоянное Текущее Вождение использовать методы1. Определите, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение.2. Регулируемый потенциометр постоянного напряжения, выходное напряжение регулируется до 5 В.3. Используйте мультиметр 10A Измерение тока блока выходной ток короткого замыкания, между тем регулируя потенциометр постоянного тока, чтобы выходной ток достигает светодиодный рабочий ток.4. Регулируемый потенциометр постоянного напряжения, чтобы сделать выходное напряжение на светодиодный Максимальное рабочее напряжение.5. Подключен светодиодный, попробуйте испытательную машину. (1,2, 3,4 шагов-это Входная мощность модуля, выходная без нагрузки, не подключенная к светодиодный лампам).
