Описание

Обзор

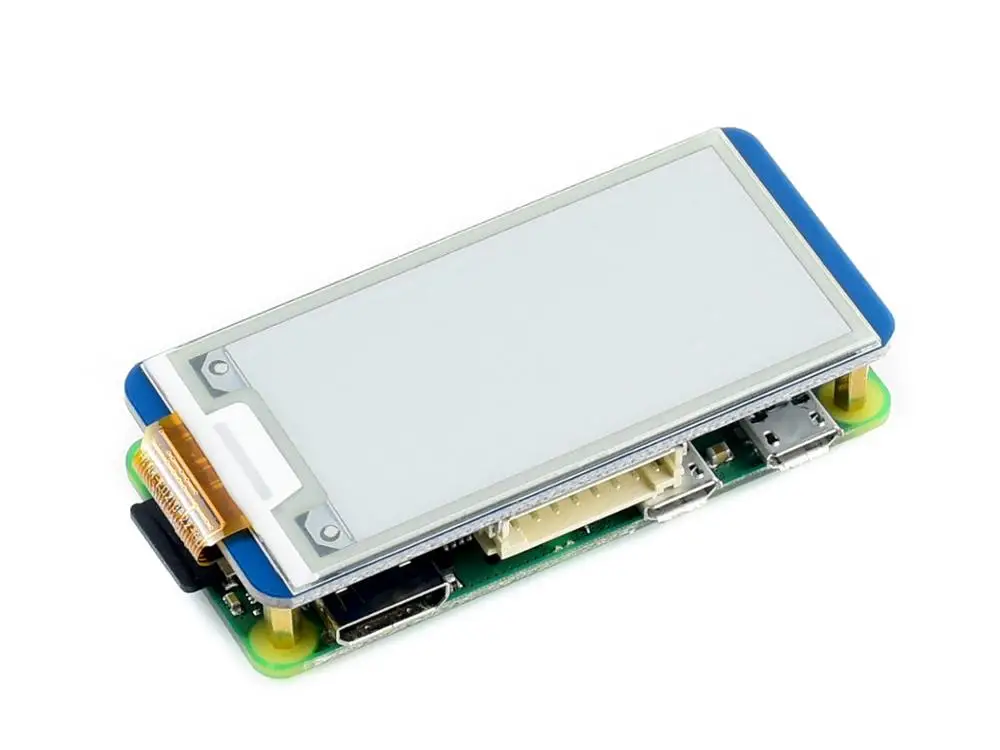

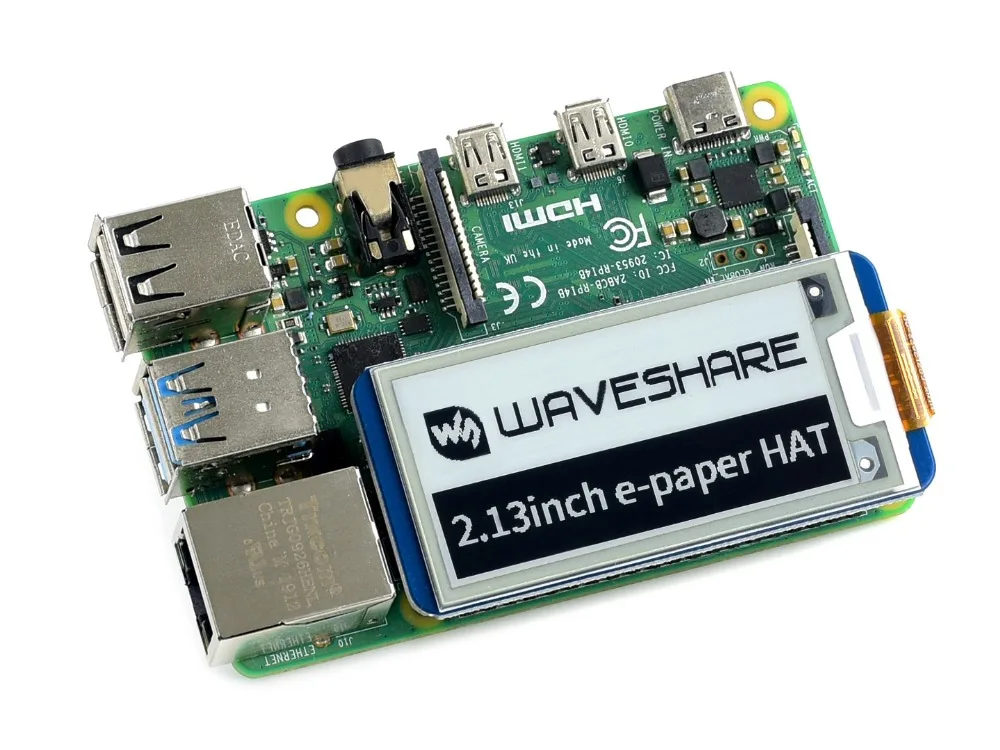

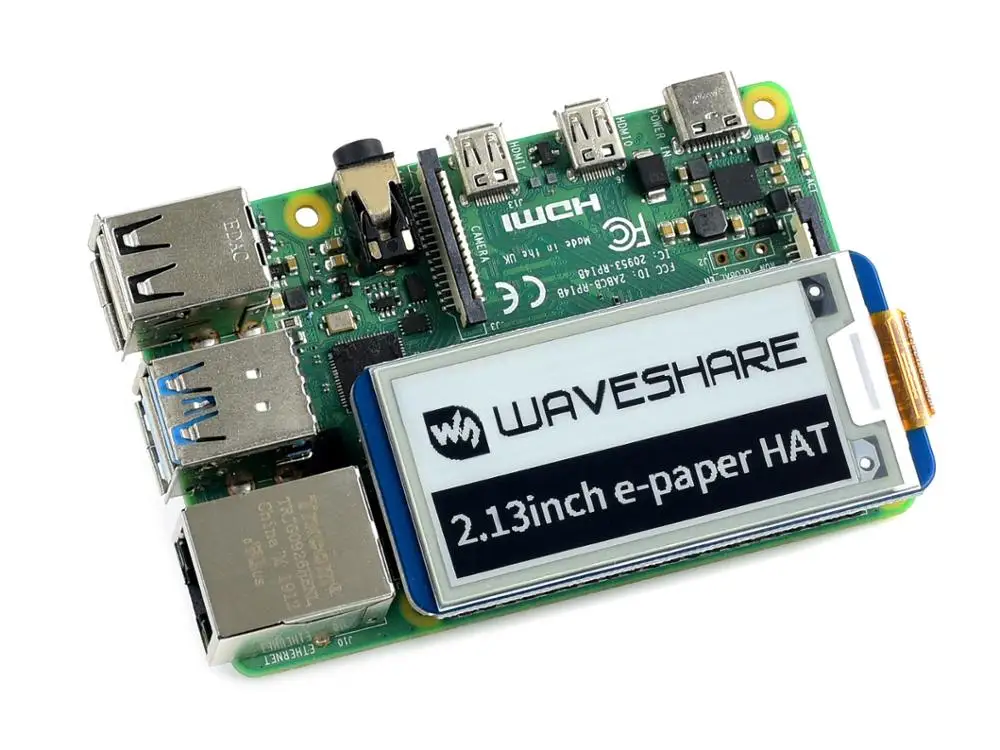

Это дисплей E-Ink для Raspberry Pi, 2,13 дюймов, разрешение 250x122, со встроенным контроллером, связь через SPI интерфейс, поддерживает частичное обновление.

Благодаря таким преимуществам, как Ультра низкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких применений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano Сохраненные припоя колодки для SPI интерфейса, для соединения с другими платами контроллера, как Arduino/Nucleo, и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В Интерфейс: SPI Контурный Размер: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,194 × 0,194 Разрешение 250 × 122 Цвет дисплея: черный, белый Серый уровень: 2 Время полного обновления: 2 С Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 V
GND	Заземления
NC	NC
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Фото

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/2.13inch_e-Paper_HAT_ (B)

Гид по выбору

Номер изделия:	Цвета	Серый уровень	Разрешение	Размер дисплея (мм)	Контурный Размер (мм)	Время полного обновления	Частичное время обновления	Pi заголовка1	Интерфейс
1,54 дюймовый модуль электронной бумаги	Черный, белый	2	200x200	27,60 × 27,60	48,0 × 33,0	2	0,3	×	SPI
1,54 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	200x200	27,60 × 27,60	48,0 × 33,0	8	N/A	×	SPI
1,54 дюймовый модуль электронной бумаги (C)	Желтый, черный, белый	2	152x152	27,51 × 27,51	48,0 × 33,0	27	N/A	×	SPI
2,13 дюймов e-paper шляпа	Черный, белый	2	250x122	48,55 × 23,71	65,0 × 30,2	2	0,3	√	SPI
2,13 дюймов e-paper HAT (B)	Красный, черный, белый	2	212x104	48,55 × 23,71	65,0 × 30,2	15	N/A	√	SPI
2,13 дюймов e-paper HAT (C)	Желтый, черный, белый	2	212x104	48,55 × 23,71	65,0 × 30,2	15	N/A	√	SPI
2,13 дюймов e-paper HAT (D)	Черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	2	0,3	√	SPI
2,7 дюймов e-paper шляпа	Черный, белый	2	264x176	57,29 × 38,19	85,0 × 56,0	6	N/A	√	SPI
2,7 дюймов e-paper HAT (B)	Красный, черный, белый	2	264x176	57,29 × 38,19	85,0 × 56,0	15	N/A	√	SPI
2,9 дюймовый модуль электронной бумаги	Черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	2	0,3	×	SPI
2,9 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	15	N/A	×	SPI
2,9 дюймовый модуль электронной бумаги (C)	Желтый, черный, белый	2	296x128	66,89 × 29,05	89,5 × 38,0	15	N/A	×	SPI
4,2 дюймовый модуль электронной бумаги	Черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	4	N/A	×	SPI
4,2 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	15	N/A	×	SPI
4,2 дюймовый модуль электронной бумаги (C)	Желтый, черный, белый	2	400x300	84,80 × 63,60	103,0 × 78,5	15	N/A	×	SPI
4,3 дюймовый модуль электронной бумаги UART	Черный, белый	4	800x600	88,00 × 66,00	118,0 × 75,0	1,5	N/A	×	UART
5,83 дюймов e-paper шляпа	Черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	3,5	N/A	√	SPI
5,83 дюймов e-paper HAT (B)	Красный, черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	14	N/A	√	SPI
5,83 дюймов e-paper HAT (C)	Желтый, черный, белый	2	600x448	118,8 × 88,26	125,4 × 99,5	26	N/A	√	SPI
7,5 дюймов e-paper шляпа	Черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	6	N/A	√	SPI
7,5 дюймов e-paper HAT (B)	Красный, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	√	SPI
7,5 дюймов e-paper HAT (C)	Желтый, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	N/A	√	SPI
9,7 дюймов e-paper шляпа	Черный, белый	16	1200x825	202,8 × 139,43	218,8 × 156,4	<1	0,3	√	USB/SPI I80/I2C

Стандартный Raspberry Pi header на модуле, допускается подключение к Pi напрямую, совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

Посылка содержание

Вес:0,021 кг
