Описание

5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD и FPGA развития основная плата с полным IOs

FPGA основная плата, имеет ALTERA циклон II чип EP2C8Q208C8N бортовой

Обзор

CoreEP2C8-это основная плата FPGA, которая имеет встроенное устройство EP2C8Q208C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, например, схема часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на штыревых заголовках Встроенный JTAG отладка/интерфейс программирования 2,0 мм дизайн шаг заголовка, подходит для подключения-в вашей системе приложения

What's On Board

5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs

EP2C8Q208C8N:ALTERA циклон II FPGA устройство, которое имеет: Рабочая частота:50 МГц Операционной Напряжение:1,15-3,465 в Посылка:QFP208 Ввода/вывода:138 LEs:8 K из нержавеющей стали Оперативная память:165kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности 50 м активный кварцевый генератор Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения

Фото

5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs

Примечание:

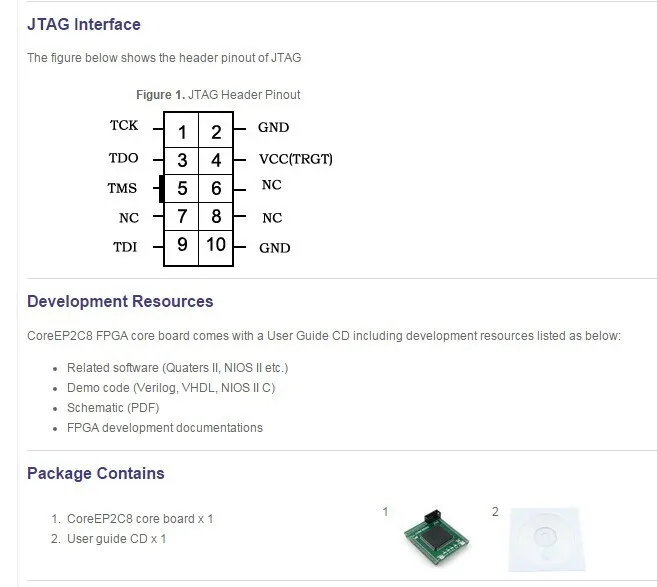

CoreEP2C8 предоставляет интерфейс JTAG debuging, но не интегрирует любую функцию debugger, требуется дебюгер.
Материнская плата и программист/дебюгер на фотографиях не включены в цену.

5 шт./лот Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA развития Основной совет с полным IOs

Характеристики

Тип демоплаты
Рука
Номер модели
CoreEP2C8
Бренд
Waveshare
Category
FPGA Core Board
For use with
EP2C8 Development & Evaluation
Onboard MCU
EP2C8Q208C8N (ALTERA Cyclone II)
Feature 1
1 x EPCS16SI8N, nCONFIG button, RESET button, 4 x LEDs
Place of Origin
Guangdong, China (Mainland)
