5 шт./лот BLE4.0 Bluetooth NRF51822 модуль 2,4G модуль беспроводной связи передатчик приемник разработка оценочный комплект

Описание

BLE4.0 Bluetooth 2,4G разработка/оценочный комплект предназначен для nRF51822

Обзор

NRF51822 Eval KitПредставляет собой набор для разработки/оценки, предназначенный для nRF51822, состоит из материнской платыBLE400И беспроводного модуляCore51822.

BLE400 Особенности

Встроенный держатель батареи, доступны мульти источники питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и ключи пользователя, совместимые с другими официальные доски, легко использовать

Что на BLE400

Беспроводной разъем модуля:Для легкого подключения модулей, таких как Core51822 MCU штырей разъем расширения I2C интерфейс SPI интерфейс 5 В/3,3 В вход/выход питания:Обычно используется как выходная мощность, также обычное заземление с другой пользовательской платой USB разъем:USB к UART через встроенный конвертер CP2102 Интерфейс отладки UART интерфейс Батарея держатель Пользователь светодиодов Ключи пользователя Кнопка сброса CP2102 USB UARTДжемпер Светодиоды и ключи джемпер

BLE400 Размер

Core51822 Технические характеристики

Встроенный чип: nRF51822 Расстояние связи (открытый @ 1 м скорость передачи данных): 30 м Частотный диапазон: 2,4 ГГц Рабочее напряжение: 2,0 V-3,6 V Рабочая температура:-40-85 Размер (PCB): 24,5 мм x 32,26 мм Расширение pinheader: все I/Os кроме P0.26 и P0.27 Шаг Pinheader: 2,00 мм Расстояние между штырьками на левой и правой стороне: 18,00 мм Антенна: встроенная антенна

NRF51822 Особенности

2,4 ГГц мультипротокол RF приемопередатчик Рукоятка®Cortex™-M0 32-битный процессор Шифрование AES HW 128 бит 256 КБ флэш-памяти и 32 Кб оперативной памяти Программируемое периферийное соединение (PPI) Цифровые интерфейсы: SPI, I2C, UART 10 бит АЦП Программируемая Выходная мощность: от-20 до + 4 дБм Независимая Разработка приложений и стек протокола Полностью совместим с NRF24L series Pinout Совместимость с NRF51xxx series Глобальный отдельные управления питанием Рабочее напряжение: 1,8 V-3,6 V

Приложений

Wearable devices (носимое устройство) Bluetooth интеллигентая (ый) применение Аксессуары для мобильных телефонов Радиочастотные идентификационные этикетки Умные бытовые приборы Промышленный контроль Система сбора данных

Пересмотр Книги по истории

2015,06, Core51822 обновляет встроенный чип до версии 3, имеет 32 Кб оперативной памяти, поддерживает более высокую версию SDK, и все демонстрационные коды по-прежнему совместимы с обновлениями 2.

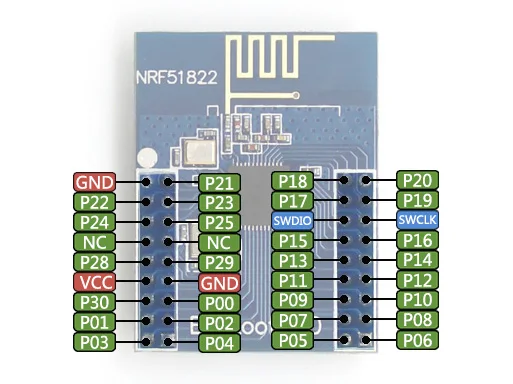

Core51822 заголовки расширения

Фото
