Описание

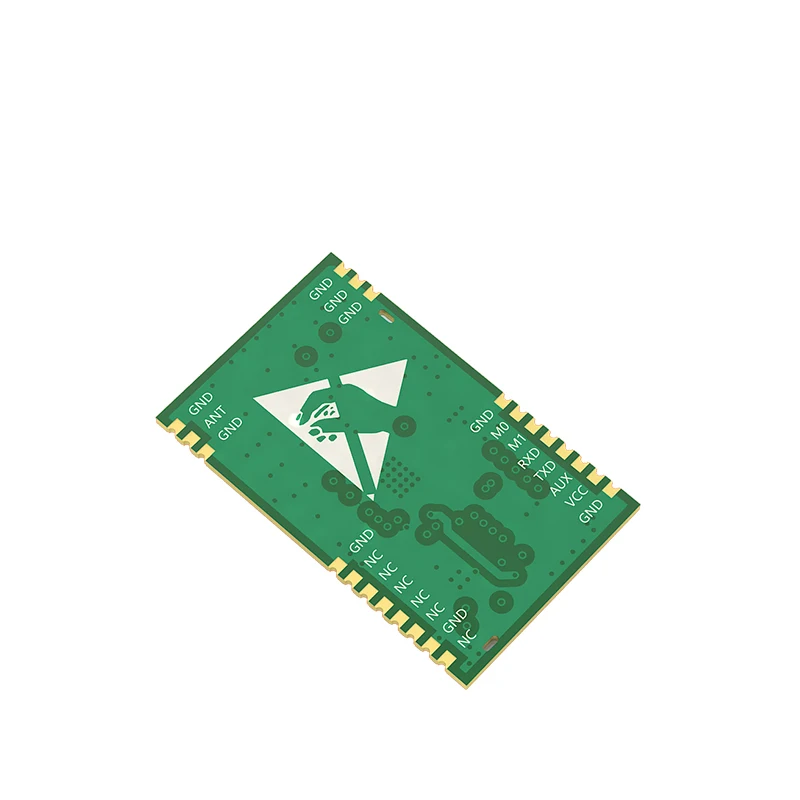

E22-400T22S SMD SX1268 UART LoRa чистая Рабочая Печать отверстие RSSI беспроводной приемопередатчик 22dBm 433 МГц IPEX рч приемник модуля
| RF параметр | Соотношение цена/качество | Обратите внимание |
| Рабочая частота | 410,125 ~ 493,125 МГц | По умолчанию: 433 МГц |
| Мощность передатчика | 22 дБм | Макс. Мощность (160 МВт) |
| Чувствительность приема | -138 дБм | - |
| Воздушный скорость передачи данных | 0.3k ~ 62,5 кбит/с | - |
| Тесты расстояние | 4000 м | В открытом и чистом воздухе, с максимальной мощностью, 5dBi антенна усиления, высота 2 м |
| Аппаратные средства параметр | Соотношение цена/качество | Обратите внимание |
| Размер | 16*26 мм | |
| Тип антенны | IPEX/штамп отверстие | |
| Связь интерфейс | UART | |
| Посылка | SMD |
| Электронный параметр | Мин. | Тип. | Макс. | Блок | Состояние |
| Мощность питания | 3,3 | 3,6 | 5,5 | V | |
| Связь уровня | 3,0 | 3,3 | 3,6 | V | |
| Передавать ток | 95 | 100 | 105 | MA | 22 дБм (160 МВт) |
| Получение ток | 6 | 6,5 | 7 | MA | |
| Ток в спящем режиме | 1 | 2 | 3 | NA | |
| Рабочая температура | -40 | 20 | + 85 | ℃ | |
| Рабочая влажность: | 10 | 60 | 90 | % | |
| Температура хранения | -40 | 20 | + 125 | ℃ |
| Pin нет. | Контактный пункт | Pin направление | Pin Применение |
| 1 | GND | - | Заземления |
| 2 | GND | - | Заземления |
| 3 | GND | - | Заземления |
| 4 | GND | - | Заземления |
| 5 | M0 | Вход (Слабая пульл-up) | Работать с M1, чтобы решить 4 режима работы модуля (не подвешивается, если не используется, Заземление). |
| 6 | M1 | Вход (Слабая пульл-up) | Работать с M0, чтобы решить 4 режима работы модуля (не подвешивается, если не используется, Заземление). |
| 7 | RXD | Вход | Входы ttl UART, подключаются к внешнему (MCU, PC) выходному контакту TXD. Может быть настроен в качестве Вход с открытым сливом или импульсом. |
| 8 | ТСД | Выход | Ttl UART выходы, подключаются к внешнему RXD (MCU, PC) входному контакту. Может быть настроен в качестве Выход открытого слива или толкателя. |
| 9 | AUX | Выход | Чтобы указать рабочий статус модуля и пробуждать внешний MCU. Во время процедуры Самопроверки инициализации, pin выводит низкий уровень. Может быть настроен как push-pull выход (Допускается подвешивание). |
| 10 | VCC | - | Источник питания 2,3 V-5,5 V DC |
| 11 | GND | - | Заземления |
| 12 | NC | - | - |
| 13 | GND | - | Заземления |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | GND | - | Заземления |
| 20 | GND | - | Заземления |
| 21 | Муравей | - | Антенна |
| 22 | GND | - | Заземления |
Характеристики
- Номер модели
- E22-400T22S
- Номер Порта
- 1
- Рабочая Частота
- 410-493MHz
- RF IC
- SX1262
- Power
- 22dBm 160mW
- Working Frequency
- 433MHz (410-493MHz)
- Distance
- 4000m
- RF connector
- SMD
- Interface
- UART
- Is_customized
- Yes
- Place of origin
- CN
