Описание
Описание детской одежды:

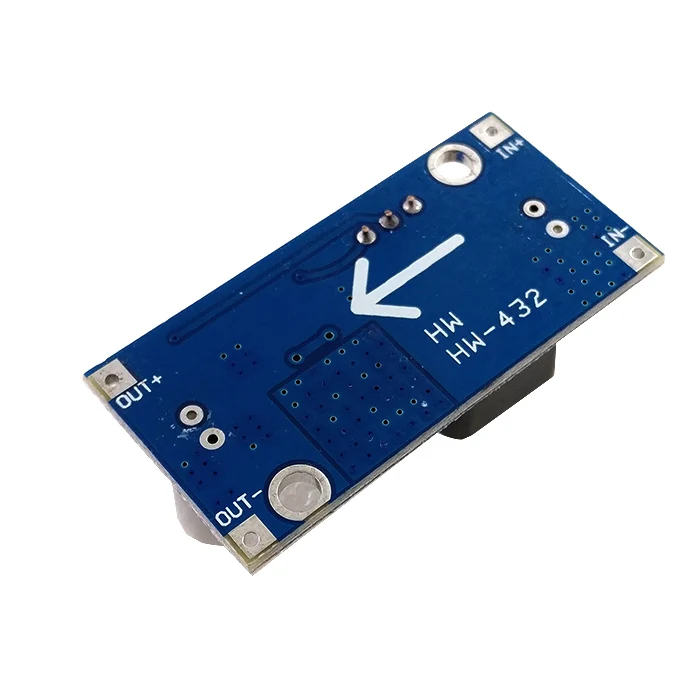

XTW6009 является высокопроизводительным повышающим модулем для 4А коммутационного тока. Этот модуль использует XL6009E1 технологии высокочастотного переключения второго поколения в качестве основного чипа, который значительно превосходит LM2577 технологии первого поколения. Модуль усилителя XL6009 имеет более низкую стоимость и лучшую производительность, и модуль LM2577 вот-вот будет постепенно отключен.
● Ультра-широкое входное напряжение 3 V ~ 32 V, лучший диапазон рабочего напряжения 5 ~ 32 V;
● Сверхширокое выходное напряжение 5 В ~ 35 В;
● Встроенный 4А эффективный MOSFET переключатель трубки, делая самую высокую эффективность до 94%; (LM2577 ток только 3A)
● Сверхвысокая частота переключения 400 кГц, может использоваться с небольшой емкостью фильтрующего конденсатора, может достичь очень хорошего эффекта, меньшего пульсации, меньшего объема. (Частота LM2577 составляет всего 50 кГц)
Технические параметры:
Технические характеристики
XTW6009 boost модуль
Природа модуля
Unisolated BOOST
Выпрямительный путь
Асинхронный двигатель выпрямителя
Диапазон входного сигнала
3 v ~ 32В
Выход диапазон
5 v ~ 35 v
Вход ток
4A (макс.), без нагрузки 18ма (Вход 5 В, выход 8 в, без нагрузки менее 18ма. Чем выше напряжение, тем больше ток без нагрузки.
Эффективность преобразования
<94% (более высокая разница в давлении, более низкая эффективность)
Частота переключений
400 кГц
Выход пульсации
50 мВ (чем выше напряжение, тем больше ток и пульсация)
Регулировка нагрузки скорости
Плюс или минус 0.5%
Напряжение регулирование скорости
Плюс или минус 0.5%
Рабочая температура
-40 ℃ ~ + 85 ℃
Габаритные размеры
43 мм * 21 мм * 14 мм (длина * ширина * высота)
В + положительный вход в-отрицательный вход!
Выход + выход положительный-Выход Отрицательный
Образец для сравнения:
Вход 5 V выход 12 V 0.8a 9,6 w
Вход 7,4 v выход 12 V 1.5a 18 W
Вход 12 V Выход 15 V 2A 30 W
Вход 12 V Выход 16 V 2A 32 W
Вход 12 V выход 18 V 1.6a 28,8 w
Вход 12 V выход 19 V 1.5a 28,5 w
Вход 12 V Выход 24 V 1 A 24 W
Вход 3 V выход 12 V 0.4a 4,8 w
Вин * Iin * эффективность = Vout * Iout
Vin: входное напряжение
Иин: входной ток
Vout: выходное напряжение
Iout: выходной ток
