5 шт. новая версия шаговый двигатель Управления Последовательный порт робот 750ma ток 7~ 25VDC

HP240-это маленький шаговый двигатель, который работает как двухфазный четырехпроводной шаговый двигатель.

Модуль связывается с хост-компьютером через режим TTL232. Модуль имеет автоматическое ускорение и автоматические программы замедления, чтобы гарантировать, что шаговый двигатель не теряет шаг во время вождения.

● Управление шаговым двигателем;

● Управляемый программным управлением автомобиль;

1 Диапазон длины ± 800000 один ряд ходовых импульсов шагового двигателя

2 Диапазон скорости вращения 20 ~ 10000 Импульсный/второй шаговый двигатель скорость вращения

3 серии ускорения от 1 до 9 уровней шагового двигателя, серия ускорения имеет 9 сегментов

4 управляющего напряжения 7 ~ 25 В постоянного тока

5 приводной ток <700 мА

6 Рабочая температура-40 °C ~ 65 °C Цельсия

7 Температура хранения-40 °C ~ 65 °C Цельсия

8 размер 45*35*15 мм Длина X Ширина X высота

4,1, Описание товара:

1, последовательный порт, связь Формат: скорость передачи данных 9600, без паритет, 8 бит данных, 1 стоп

2. Примечание: данные являются двумя дополнениями.

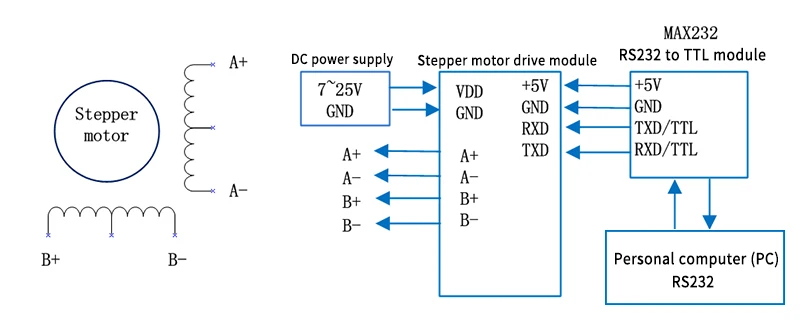

P2 проводки Разрешение:

1 5 V модуль питания положительный (выход 5 V)

2 GND модуль питания отрицательный

3 RXD приемник модуля; Подключите к микроконтроллеру (MCU) передатчик TXD

4 TXD передающий конец модуля; подключен к микроконтроллеру (MCU) приемный конец RXD

1 VDD Мотор привод питания положительный (7 ~ 25 в)

2 GND модуль питания отрицательный

3 A + фаза фазы A шагового двигателя

4 A-инвертирующий конец фазы двигатель шагового двигателя

5 B + фазный конец двигателя фазы B

6 B-In-phase конец этапа B двигатель

Обратите внимание: При использовании, пожалуйста, обратите внимание на полярность блока питания подключен правильно.

VR1 регулирует электродвигательного привода тока и вращается по часовой стрелке.
