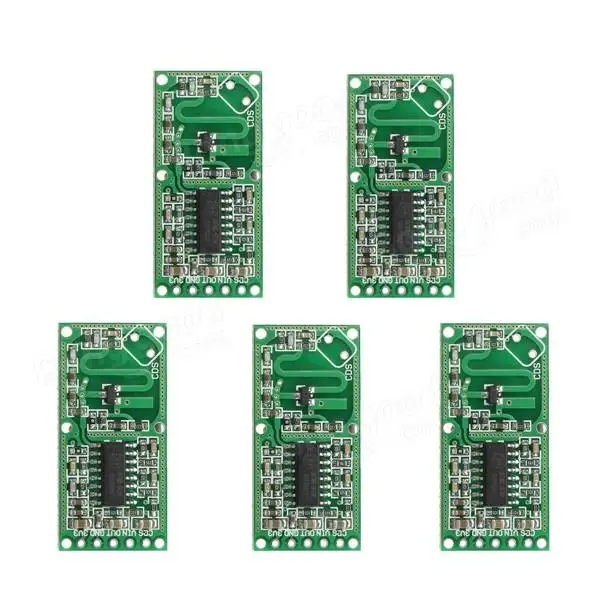

5 шт./RCWL-0516 4-28 в 3 мА микроволновый радар сенсор индукционный переключатель человеческого тела модуль доска смарт индукция детектор

Описание

Особенности:

Размеры: прибл. 1,7x3,5 см/0,67x1,38"
Рабочее напряжение: 4-28 в
Рабочий ток: 2.8ма (Типичный), 3ма (макс)
Расстояние обнаружения: 5-9 м
Мощность передачи: 20 МВт (стандартная), 30 мВт (макс)
Выходное напряжение: 3,2-3,4 в
Выходное напряжение емкость вождения: 100 мА
Низкий уровень управления выходом: 0 В
Высокий уровень управления выходом: 3,3 В
Рабочая температура:-20-80 ℃
Температура хранения:-40-100 ℃
Способ запуска: Повторный триггер
Регулируемое расстояние, высокая чувствительность, модуль имеет дальнее расстояние зондирования, надежный, большой угол индукции и имеет широкий диапазон напряжения питания
Широко используется в различных индукционных освещениях человека и охранной сигнализации и так далее.
Регулировка части Введение:

C-TM:
Отрегулируйте время запуска повтора, время запуска по умолчанию 2 s; увеличение емкости конденсатора сделает повторное время запуска дольше; и фактическое время запуска подсчета может работать как ниже: приклейте конденсатор на C-TM, тест 9196 3-контактный частоты F, повторите время запуска T = (1/f) * 32768.
R-GN:
Регулировка расстояния обнаружения; подключение с резистором и расстояние обнаружения будет короче; если не подключить, расстояние обнаружения составляет 7 м; если подключение с резистором 1 м, расстояние обнаружения-5 м.
R-CDS:
Внутренний VCC параллельное соединение с внутренней длиной 1 м Ом резистор для компакт-дисков pin (то есть 196 9-контактный разъем) R-CDS, компакт-дисков соединяется с фоторезистор, можно закрыть функция обнаружения в темное время суток.
Определение типа:

3V3: 3V3 выходная мощность
Заземление: заземления
Выход: контрольный выход; при обнаружении движущихся объектов, он будет выводить высокий уровень
Вин: входное напряжение, 4-28 в
Компакт-диски: включить чип управления, ниже 0,7 в, выход будет выводить низкий уровень все время
