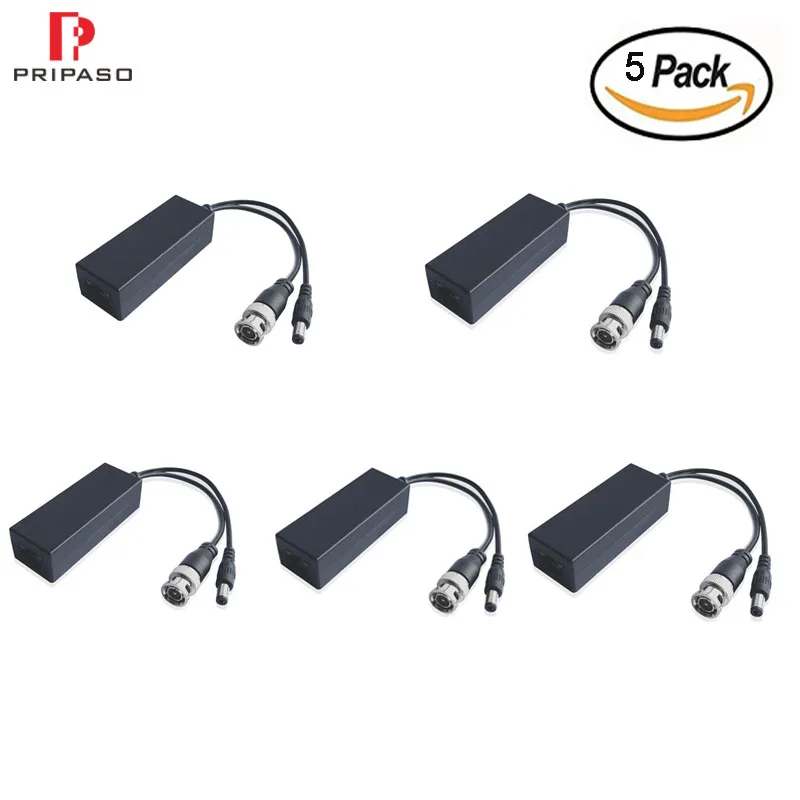

5 шт в упаковке HD пассивный видео компенсационный трансивер BNC для UTP RJ45 видеонаблюдения с помощью витой пары для AHD TVI камера CVI цифровой видеорегистратор, система CCTV

> 1pr одноканальный HD видео и производительный приемопередатчик.

> Входное напряжение: 24-36 В постоянного тока; 15-24 В переменного тока; выход Макс 12 В постоянного тока

10 Вт (входное напряжение = 36 в).

> Поставка 1CH стабильная 12 V DC мощность к камере макс до 300 M,

Упрощенный проект проводки.

> Входное/выходное изолированное напряжение до 1000 в

> HD видео Расстояние передачи:

HDCVI 400 M/1080 P: 250 M; 4 MP: 200 M; 4 K/8 MP: 200 M (макс.)

HDTVI 720 P/1080 P: 250 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс.)

AHD 720 P: 350 M/1080 P: 200 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс)

> Мощность до 80%

> Rj-45 разъем для легкой установки

> Безопасность: защита от помех, супер защита от перенапряжения, Антистатическая, переходная защита.

> Внешний дизайн: win удлиняет коаксиальный кабель, легко установить с DCR, RJ45, BNC, DC.

Описание:

Устройство является пассивным (неусиленным) HD видеопередатчик в сочетании с 24-36 В постоянного тока в 12 В постоянного тока преобразователем. встроенный 1000 V силовой изолятор, исключить взаимодействие эффективно в тех случаях, когда централизованный источник электропитания. он может передавать 1 CH стабильную 12 V dc мощность к камере на расстоянии 300 метров.

Область применения:

> Охранного наблюдения Системы

> Mulitmedia сетевая система обучения

> Медицинский мониторинг Дисплей системы

> Система контроля промышленной автоматизации

> Банковская, ценная, торговая система

> Мониторинг удаленного сетевого сервера

> Для выставки товаров универмага безопасности

> Корпус безопасности

> Больницы, аэропорта и банки

> Школьные кампуса

Specifictions:

Устранение неполадок:

Пожалуйста, выполните эти действия, если возникнут проблемы с установкой:

> Это согласно инструкции.

> Проверьте, правильно ли все соединения, и если Rj45 соответствует EIA/TIA568A или 568B

> Убедитесь, что кабели качественные и реальное расстояние не превышает допустимое расстояние передачи.

> Проверьте, правильно ли соединение, и все устройства питаются, как только нет изображения.

> Замените устройство на нормальное рабочее устройство.

> Пожалуйста, свяжитесь с вашим поставщиком, если проблемы все еще есть

Типичные Применение:

Установка процесс производства:

1 пожалуйста, выключите камеры, мониторы и DVR и т. д. перед установкой. Или установка с питанием может повредить устройства

2 убедитесь, что кабели utp и коаксиальные кабели для использования доступны

3 видео передатчик и 12 В DC преобразователь с камерами через BNC-M и DC jack

4 видео передатчик и 12 В DC преобразователь и источник питания и пассивный приемник через UTP кабель

5 Подключите пассивный приемник с DVR или монитором через коаксиальный кабель

6 все подключения и питание всей системы

7 проверьте, является ли изображение нормальным и все устройства работают нормально

Установка с помощью питания может

Как сделать RJ-45 вилку:

Инструменты для использования: Проволочная обжимка, тестер сети.

Проволочная последовательность штепсельной вилки Rj45 должна соответствовать EIA/TIA568A или 568B.

> Отодвиньте около 2 см в длину изоляционного слоя, и Зажмите 4 пары UTP кабеля.

> Отойдите от 4 пар UTP кабеля и настройте их.

> Линия 8 штук кабелей на ОВОС/TIA 568A или 568B.

> Нарежьте кабели, чтобы оставить 1,5 см неизолированный провод.

> Подключите 8 кабелей к разъему Rj45, убедитесь, что каждый кабель находится в каждом штыре.

> Затем используйте проволочная обжимка для обжима.

> Повторите выше 5 шагов, чтобы сделать другой конец.

> Использование сетевого тестера для проверки кабеля, работает ли он.

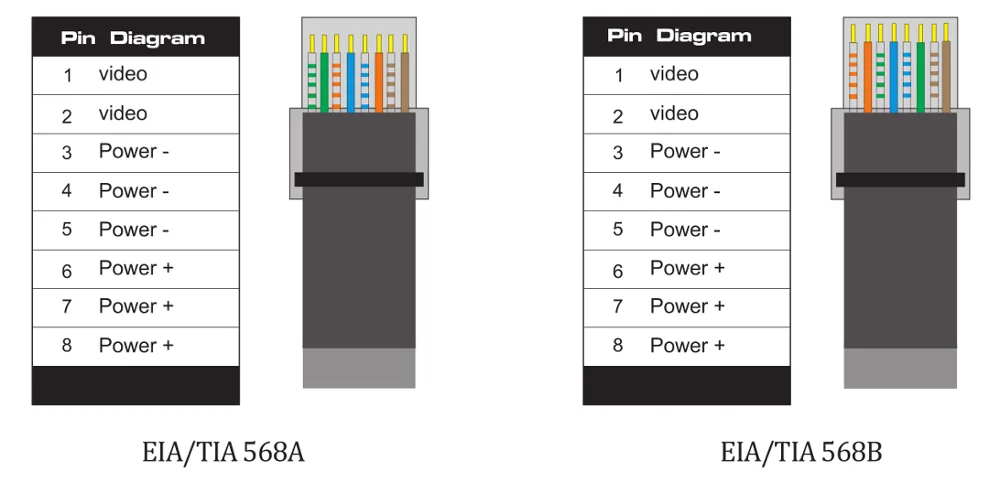

Rj45 схема расположения выводов:

Внимание:

> Убедитесь, что один конец EIA/TIA 568A, другой конец также должен быть EIA/TIA 568A.

> Убедитесь, что один конец EIA/TIA 568B, другой конец также должен быть EIA/TIA 568B.

Посылка в комплект входит:
